경사로 핸드레일 보수 · 손잡이 교체

이 작업에서 늘 지키는 것

소요 시간 — 1~3시간, 범위가 넓으면 반나절

앵커 지지력 — 스테인리스 M10 기준 1개당 300~350kg

계단 난간·손잡이, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

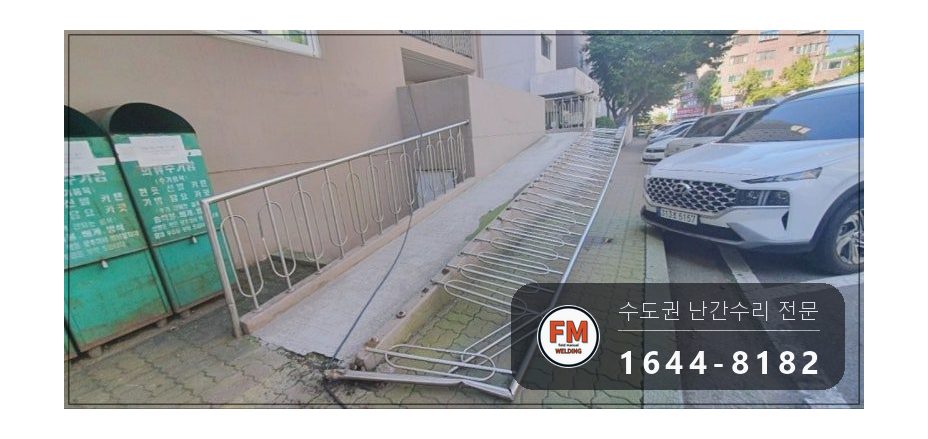

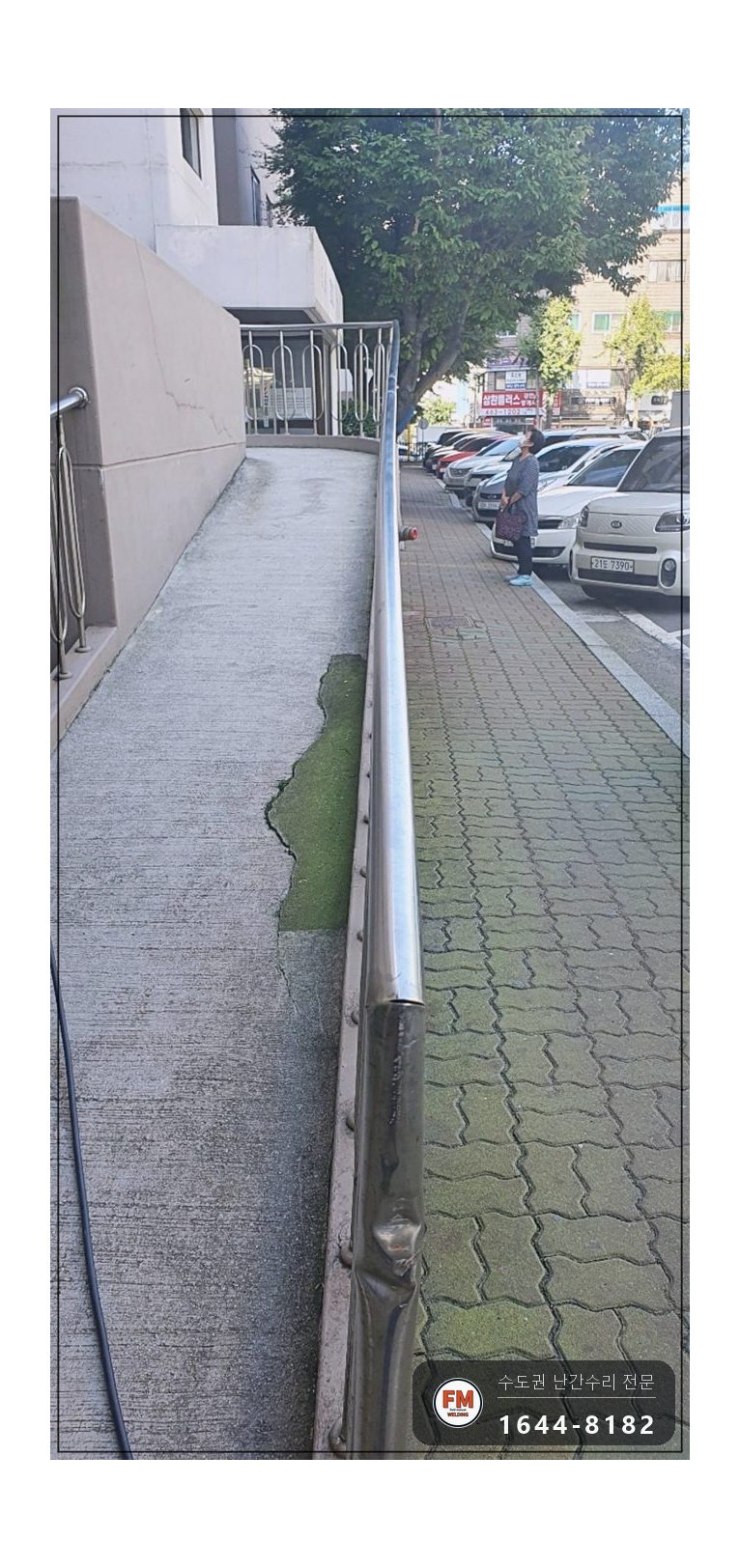

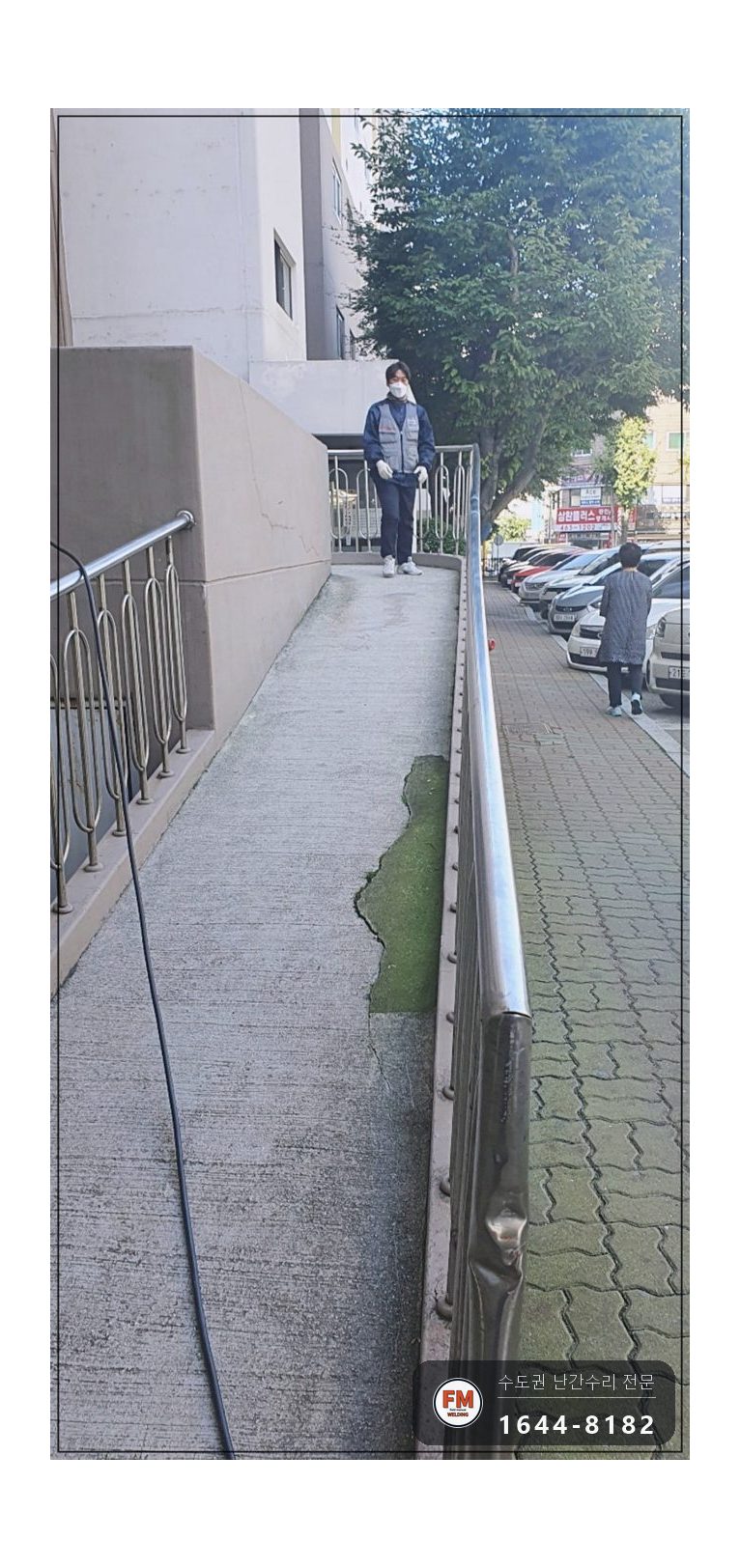

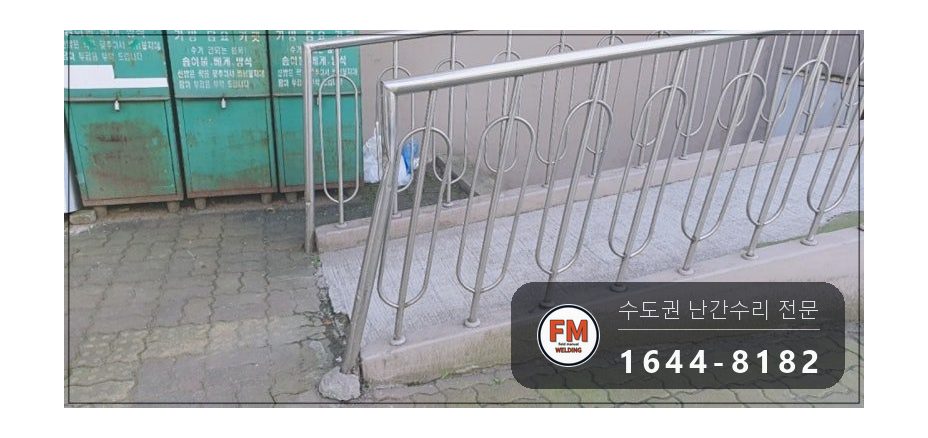

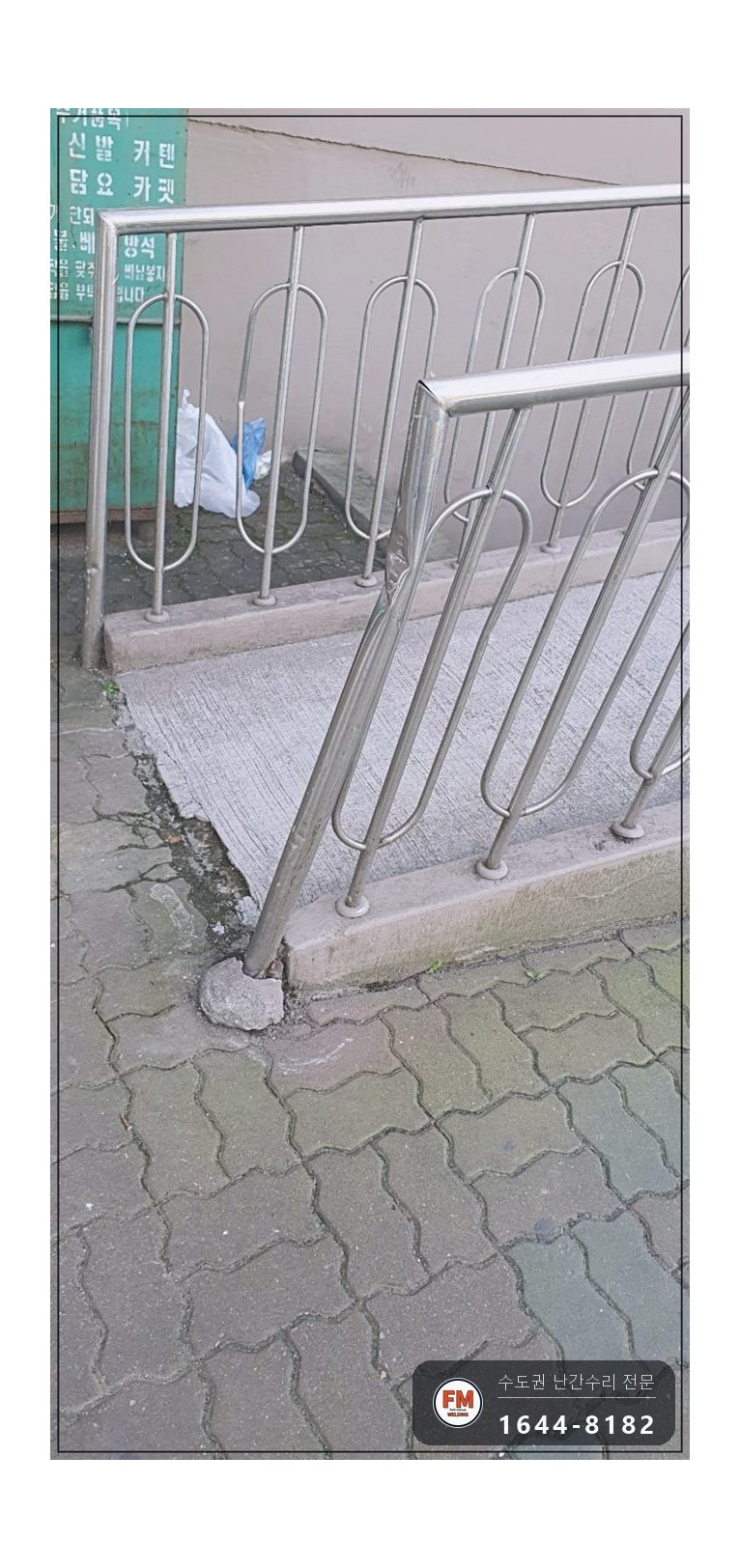

장애인 경사로에 설치된 핸드레일이 찌그러져 있었습니다. 아파트 주차장으로 들어오던 차량이 후진하다 들이받은 것입니다.

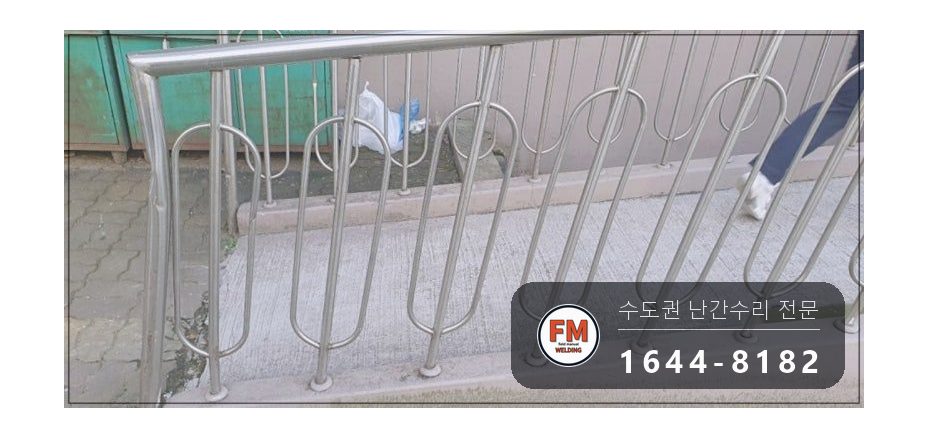

파손 범위가 부딪힌 자리에 그치지 않았습니다. 하부 앵커부와 상부 손잡이에 붙은 난간 살이 구간째 뒤로 밀려 있었습니다.

손잡이 파이프도 핸드레일 쪽으로 휘어 있었습니다. 공구로 당겨 라인을 어느 정도 맞출 수는 있었지만 그 상태로 두기에는 무리였습니다.

경사로는 계단을 오르기 어려운 분들이 쓰는 시설입니다. 손잡이가 휘어 있으면 잡고 지나가는 동선 자체가 막힙니다.

계단 난간·손잡이, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

차량 충돌 한 번으로 구간 전체가 변형됐습니다. 아무리 단단한 자재라도 짧은 순간에 큰 힘이 걸리면 모양이 무너집니다.

기둥만 찌그러졌다면 그 기둥을 잘라 새 파이프로 바꾸면 끝납니다. 이 현장은 충격이 퍼져 손잡이와 난간 살까지 밀린 상태라 범위를 넓게 잡아야 했습니다.

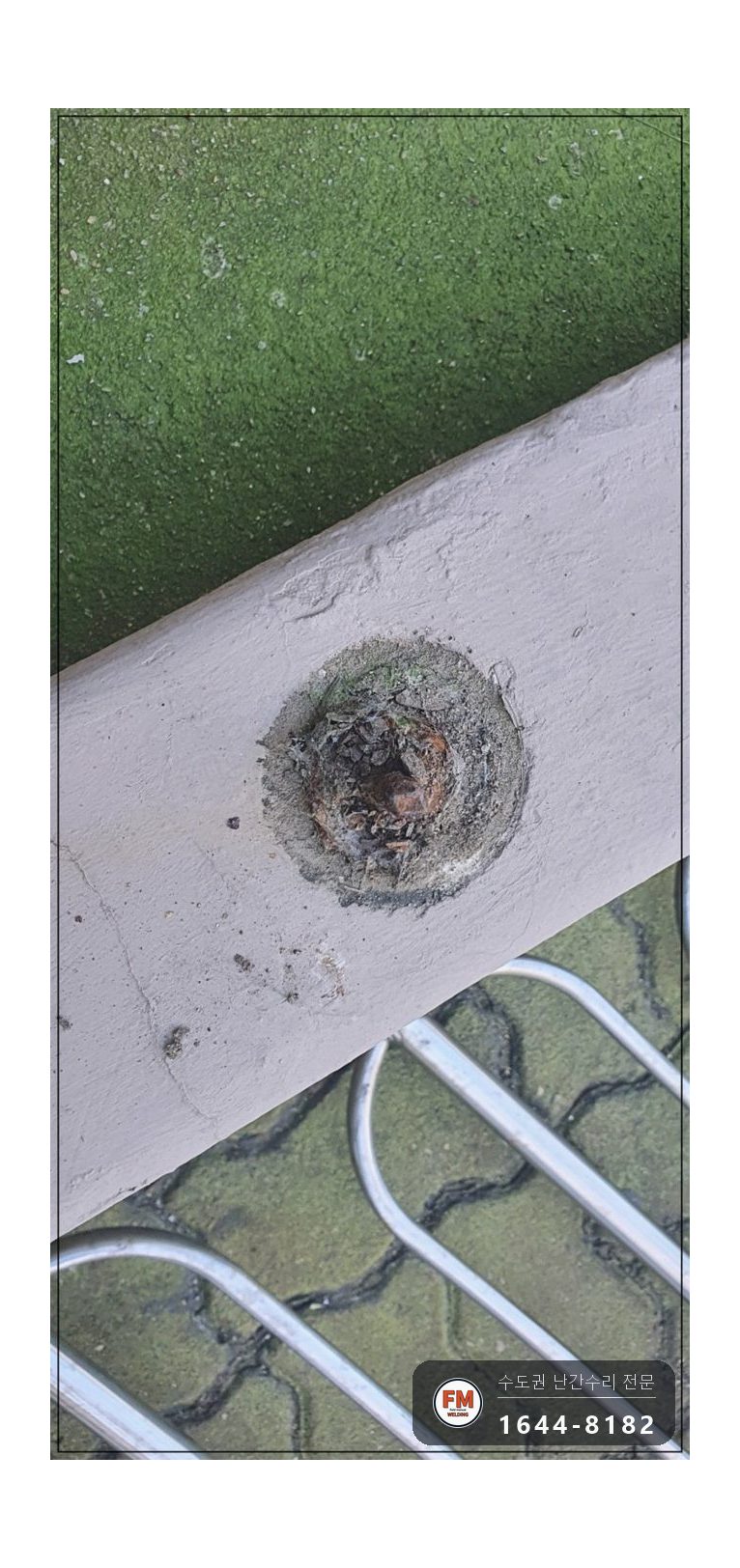

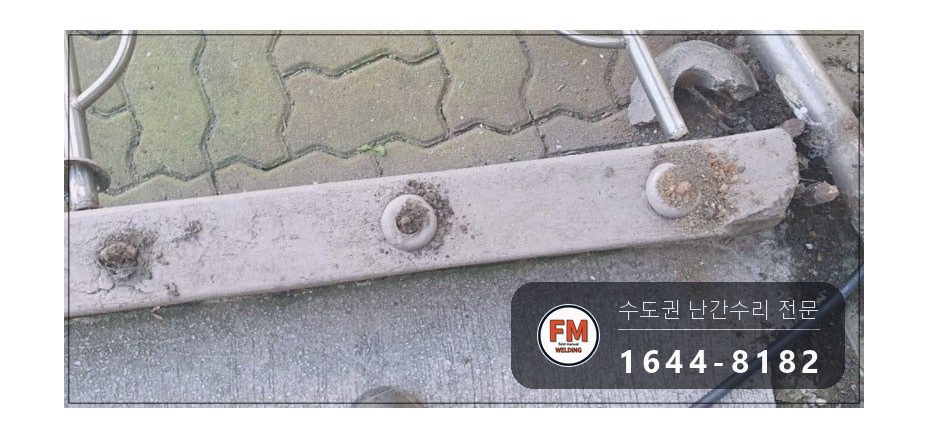

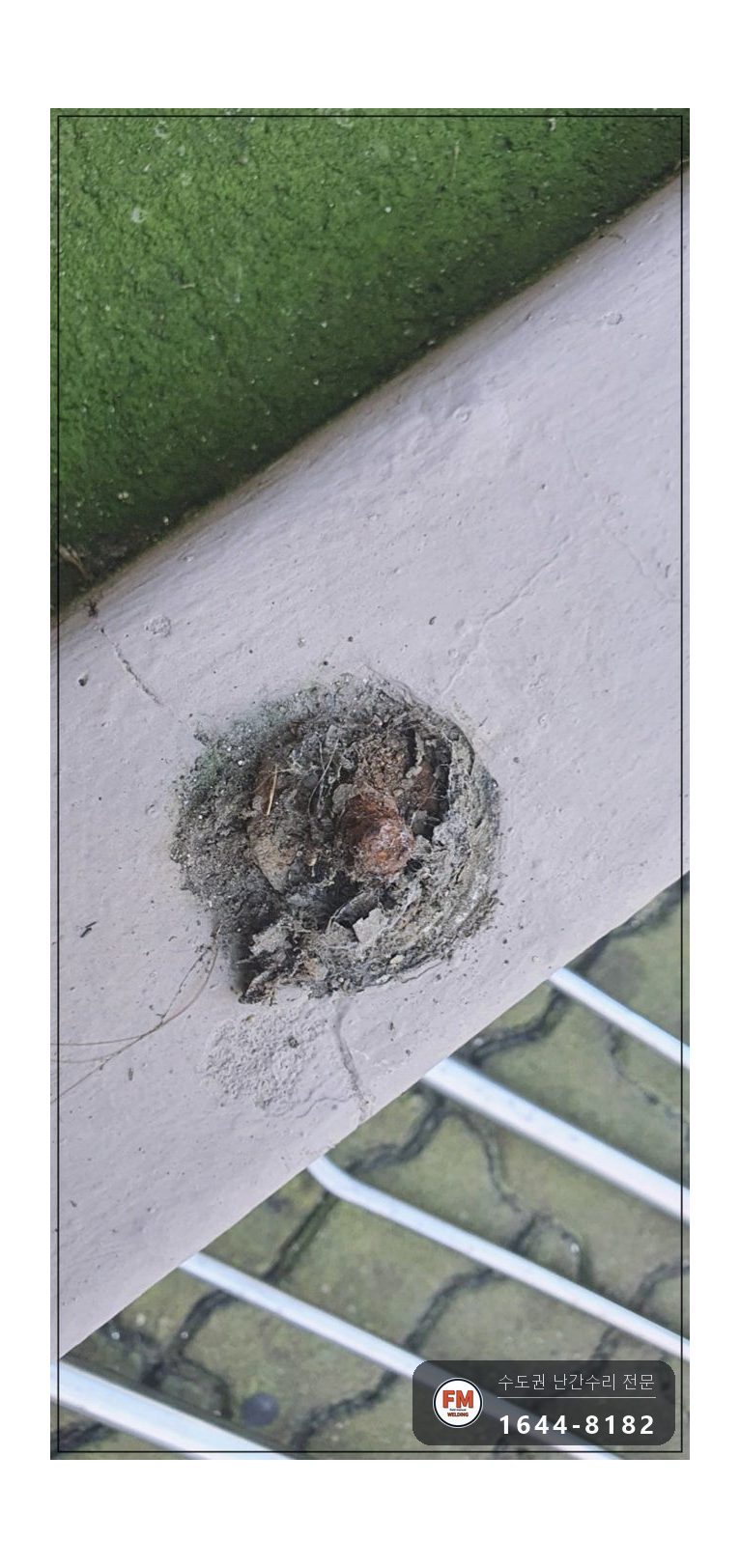

핸드레일을 떼어 내고 보니 이를 받치던 와셔와 앵커가 전부 철로 시공돼 있었고 부식이 진행된 상태였습니다. 밖에 설치된 난간에 일반 철을 쓰면 빗물에 부식되어 바스러집니다.

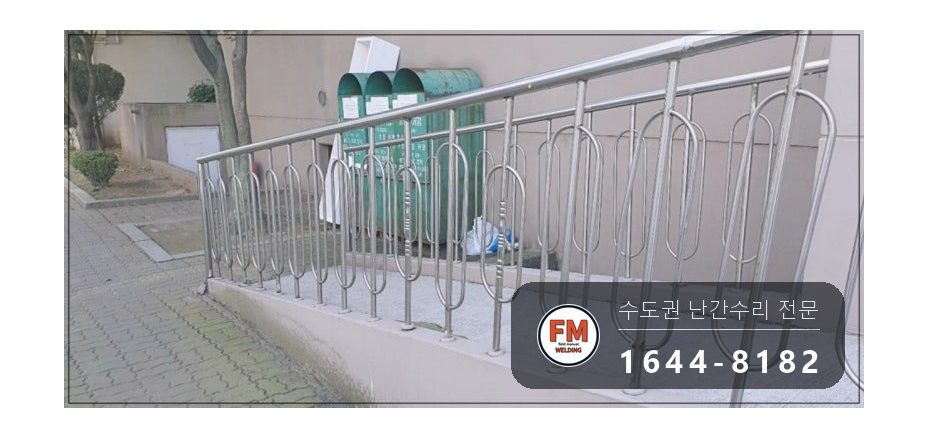

레벨을 정확히 재어 보니 부딪히지 않은 좌측 난간대도 휘어 있었습니다.

계단 난간·손잡이, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 관리사무실과 범위를 협의해 상부 손잡이 파이프와 기둥 파이프를 교체하기로 정했습니다. 동자는 멀쩡해 그대로 살렸습니다.

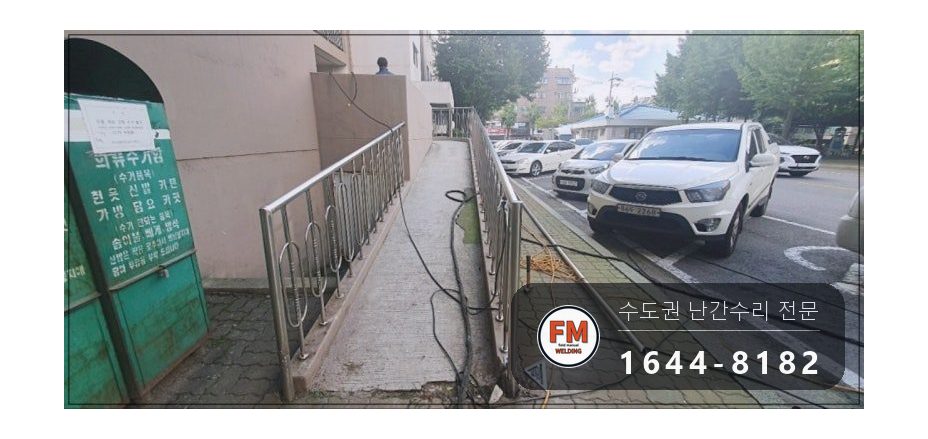

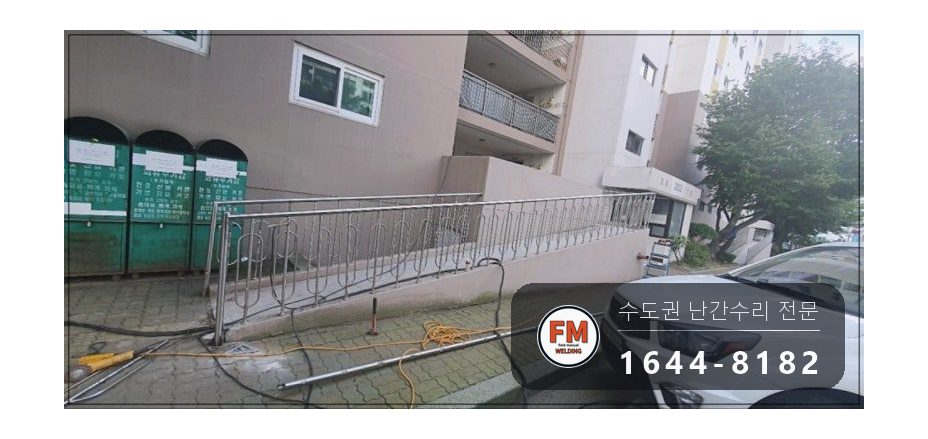

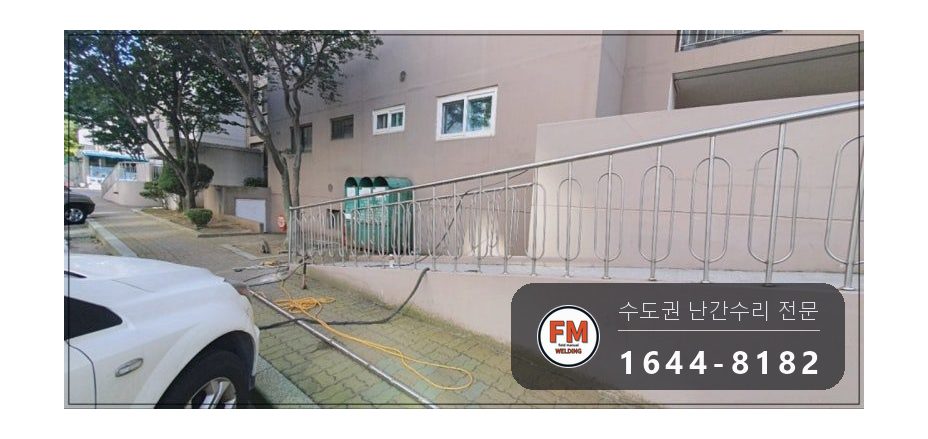

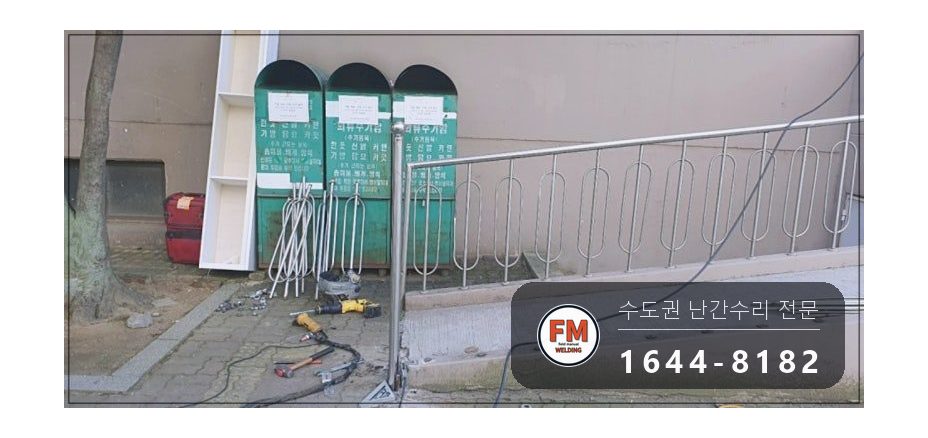

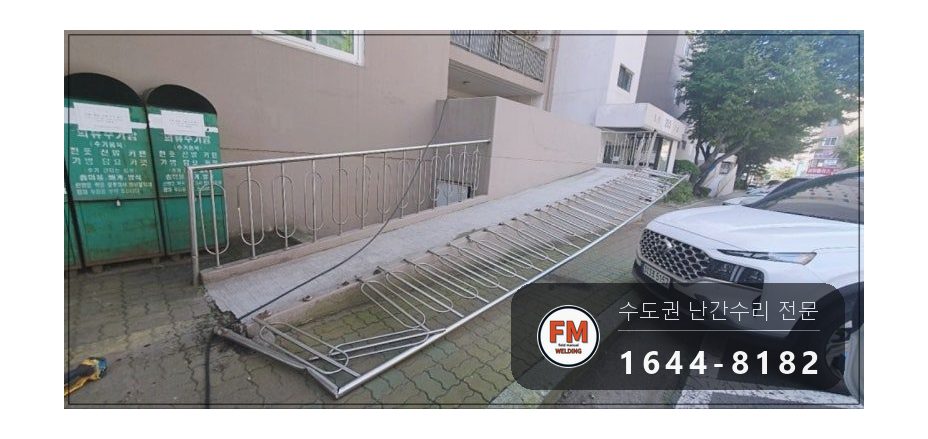

2. 휘어진 핸드레일과 난간 살을 전부 분리했습니다. 이 단계를 대충 하면 새로 세운 뒤에 라인이 맞지 않습니다.
3. 부식된 철제 앵커는 제거하고 와셔는 전부 스테인리스 와셔로 바꿔 시공했습니다.

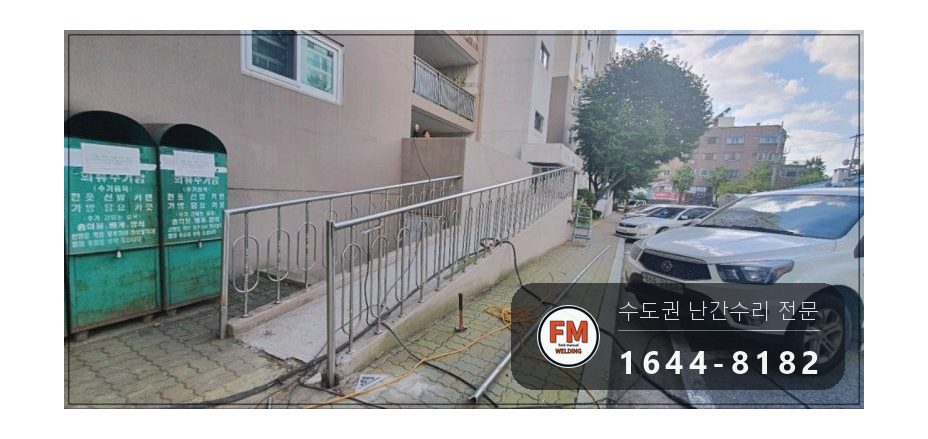

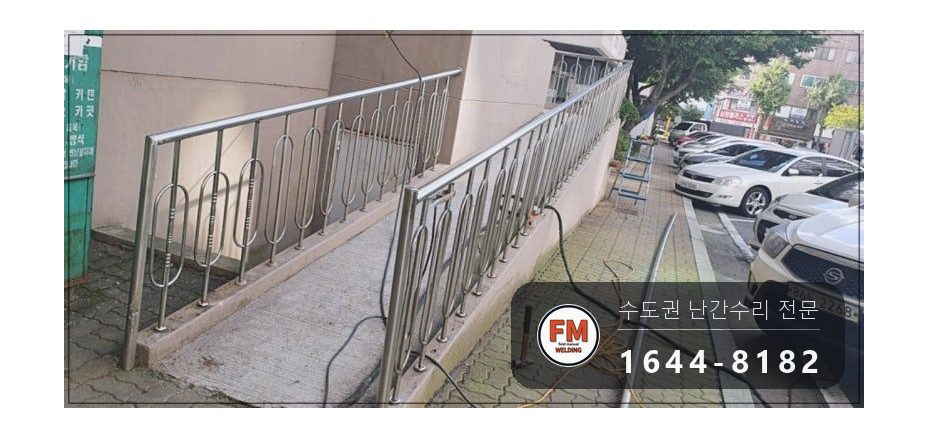

4. 휜 좌측 난간대까지 포함해 레벨 기준을 다시 잡은 다음 핸드레일을 앉혔습니다.
5. 먼저 가접으로 붙여 놓고 전체 균형이 맞는지 확인한 뒤 본용접으로 넘어갔습니다. 각도를 안 보고 본접부터 하면 재작업이 생깁니다.

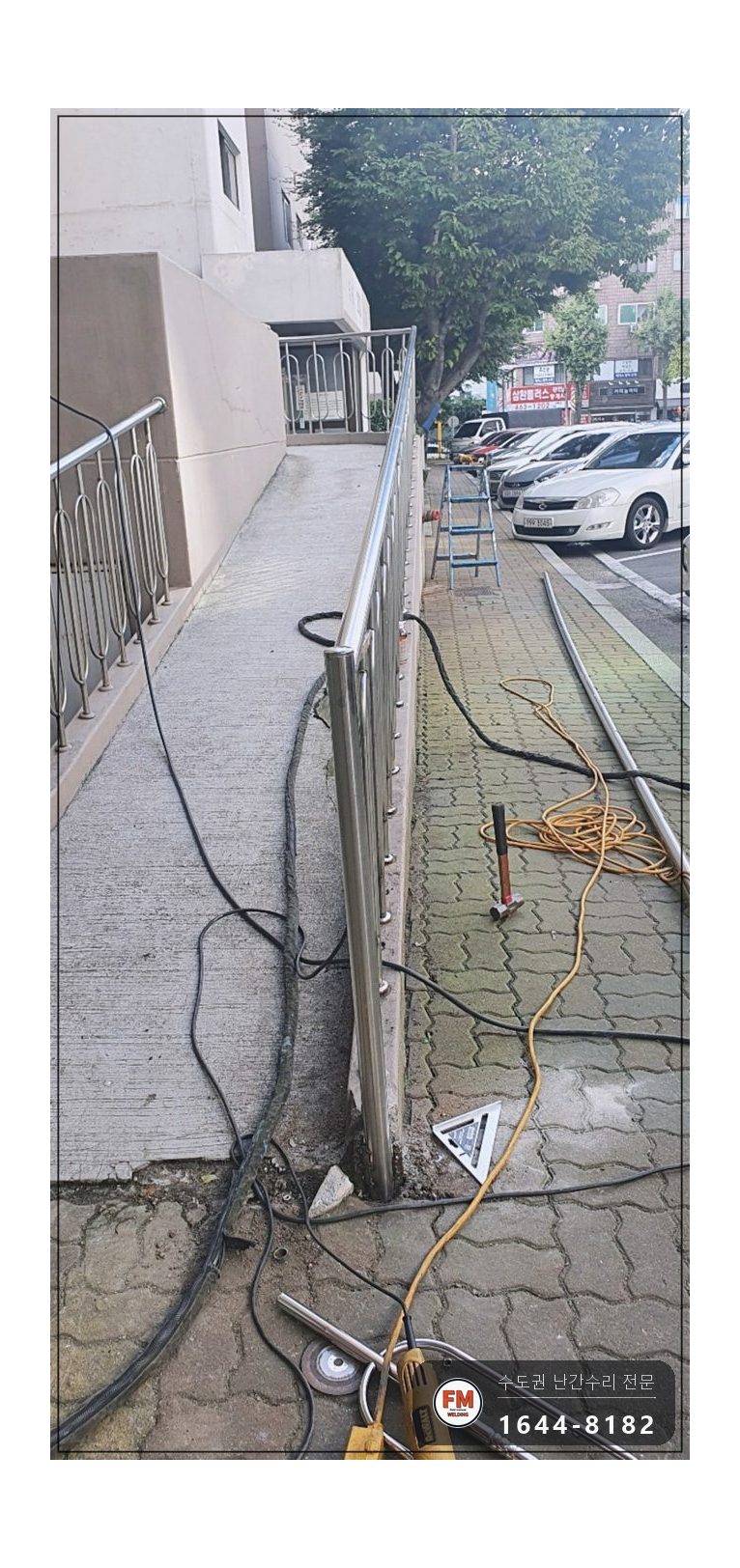

6. 구간이 길어 중간에 파이프를 이어야 했습니다. 열변형으로 휘어 보일 수 있어 직진도를 맞춰 이은 자리가 드러나지 않게 했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

밖에 설치되는 난간 부속은 스테인리스로 올려 씁니다. 철제 와셔와 앵커는 빗물이 닿는 자리에서 몇 해 못 가 부식됩니다.

교체 파이프는 기존 손잡이와 같은 규격으로 준비했습니다. 경사로 손잡이는 잡고 이동하는 자리라 굵기가 달라지면 손에 걸립니다.

가접은 본용접 전에 위치를 확인하는 절차입니다. 긴 구간일수록 가접 단계에서 균형을 봐야 뒤에 뜯는 일이 없습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

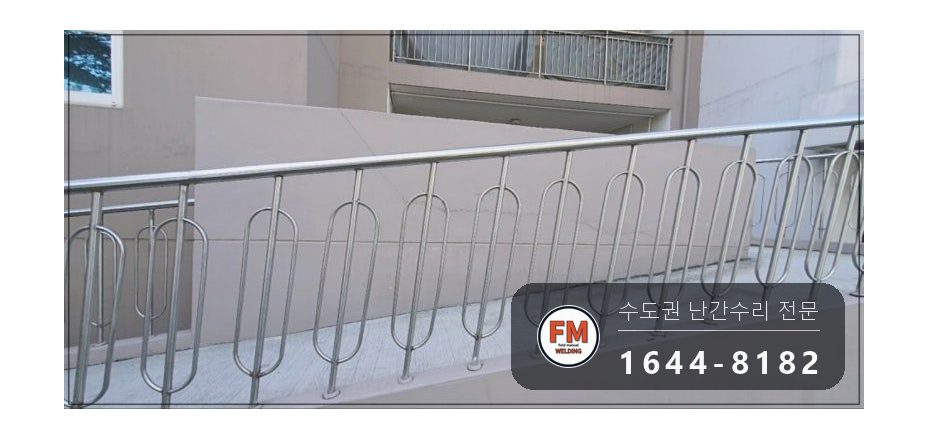

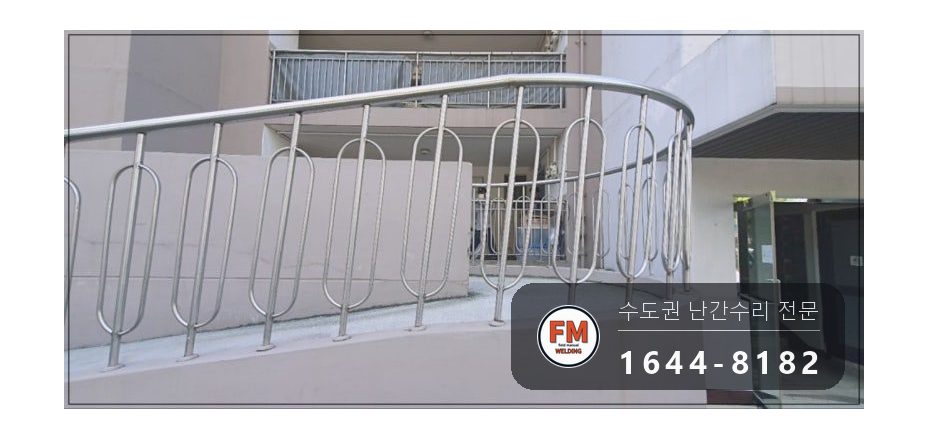

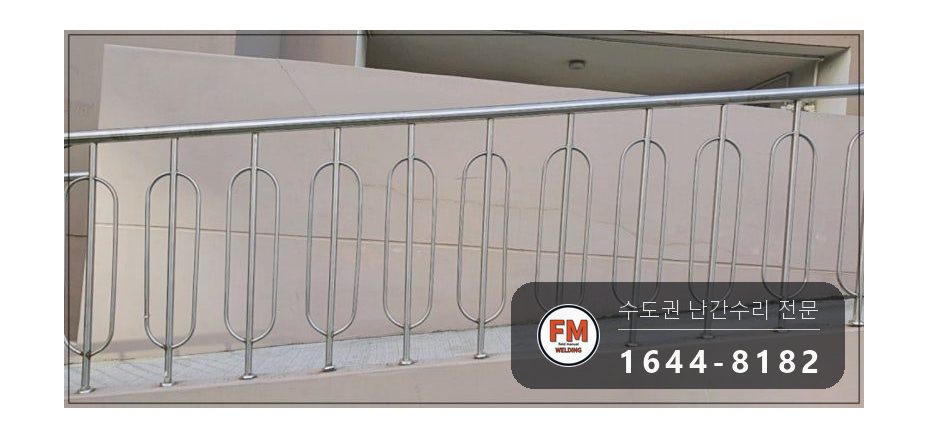

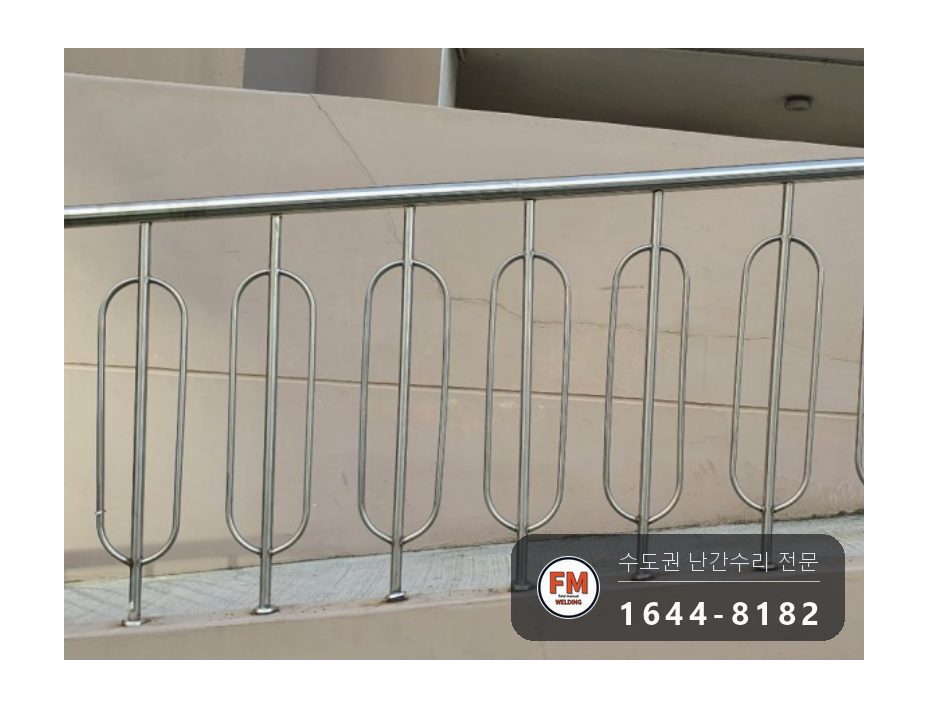

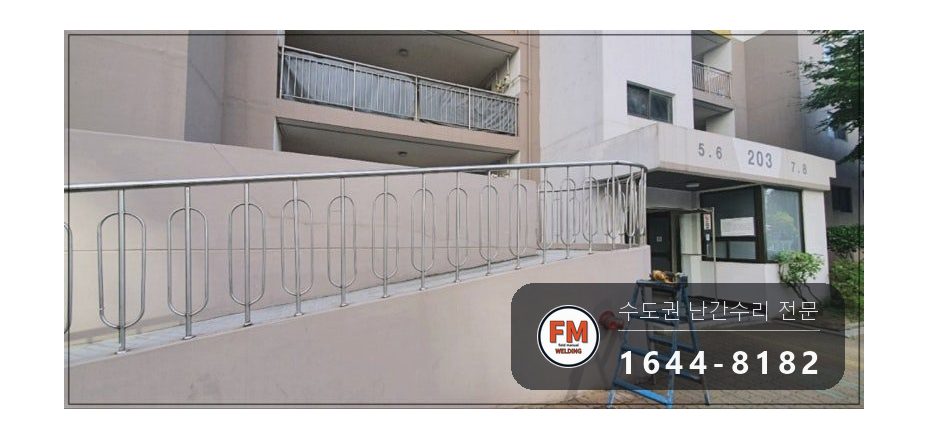

보수를 마치고 라인과 각도를 다시 확인했습니다. 이은 자리가 눈에 띄지 않고 직진도가 맞는 것까지 보고 마쳤습니다.

파손된 난간대와 핸드레일은 상태에 따라 단순 보수, 부분 교체, 전체 교체로 갈립니다. 어느 쪽인지는 현장에서 변형 범위를 재어 봐야 정해집니다.
