빌딩 스텐 계단 난간대 파손 수리 · 용접부위 보강

이 작업에서 늘 지키는 것

소요 시간 — 1~3시간, 범위가 넓으면 반나절

앵커 지지력 — 스테인리스 M10 기준 1개당 300~350kg

난간 일반, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

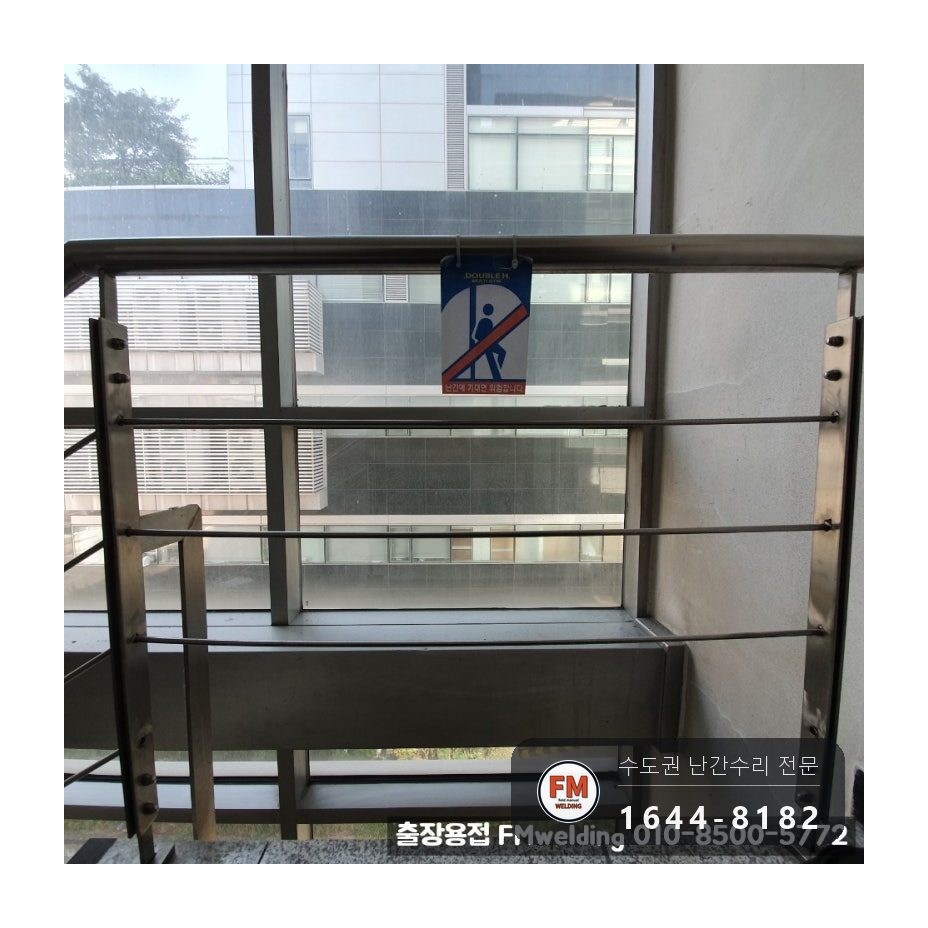

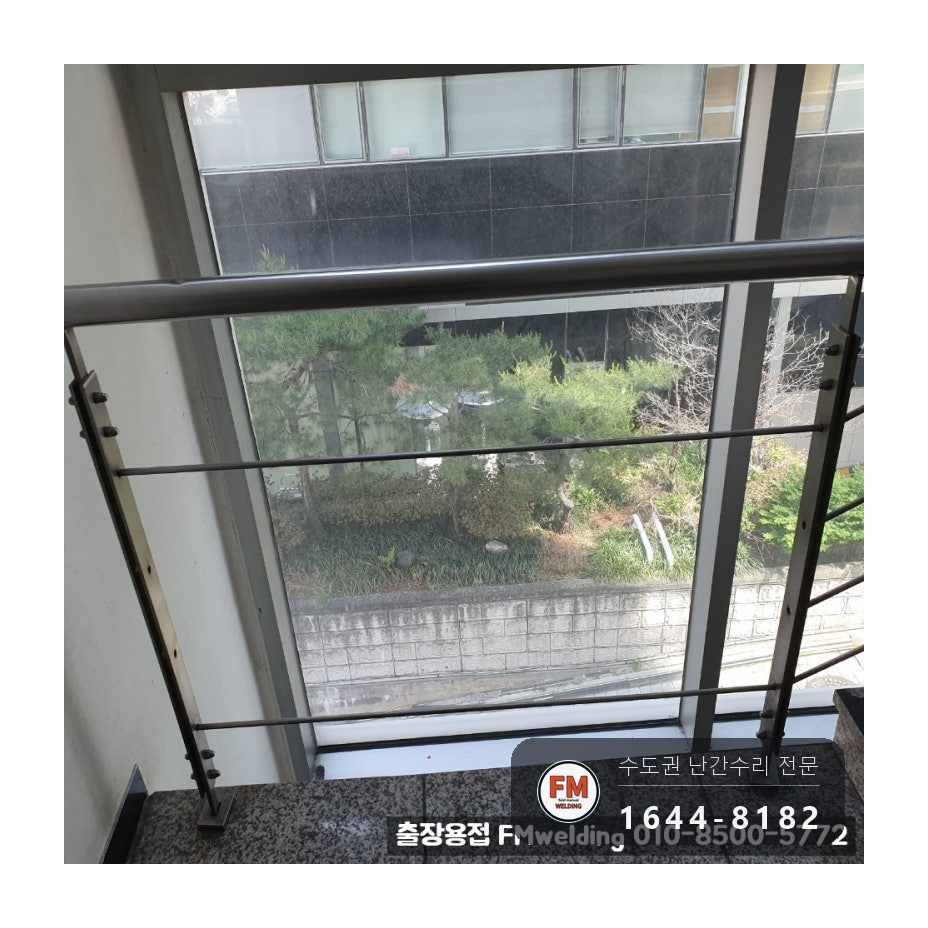

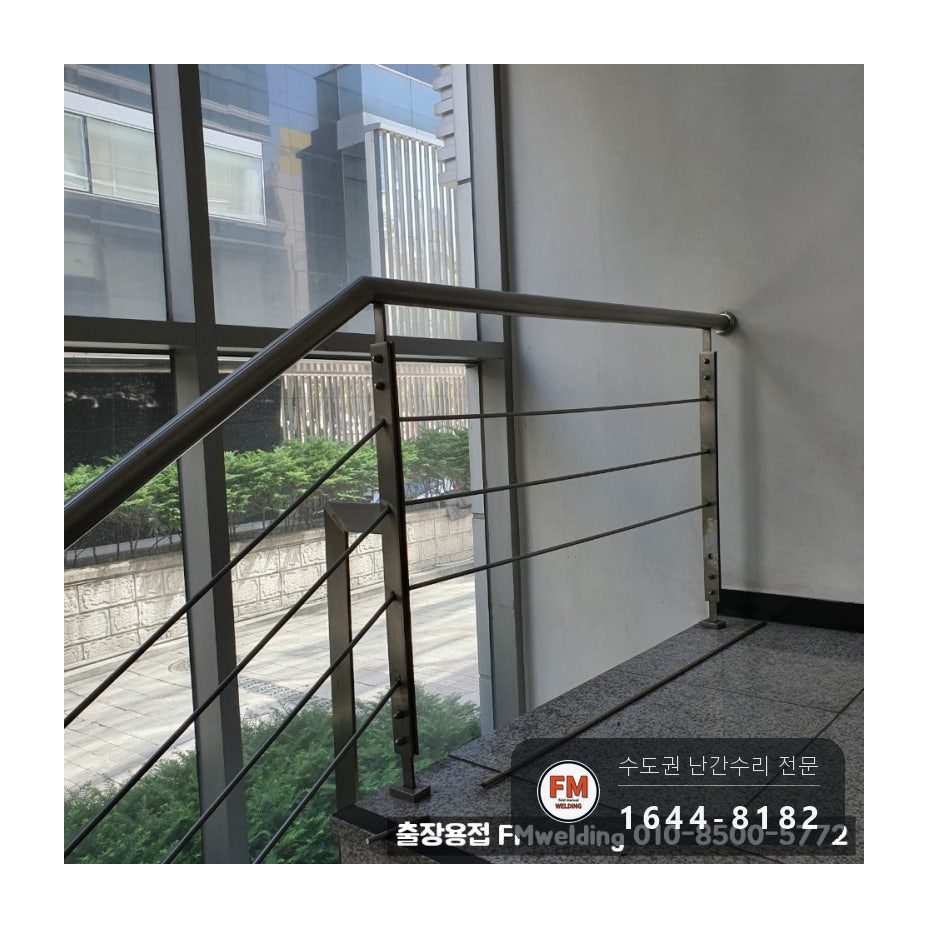

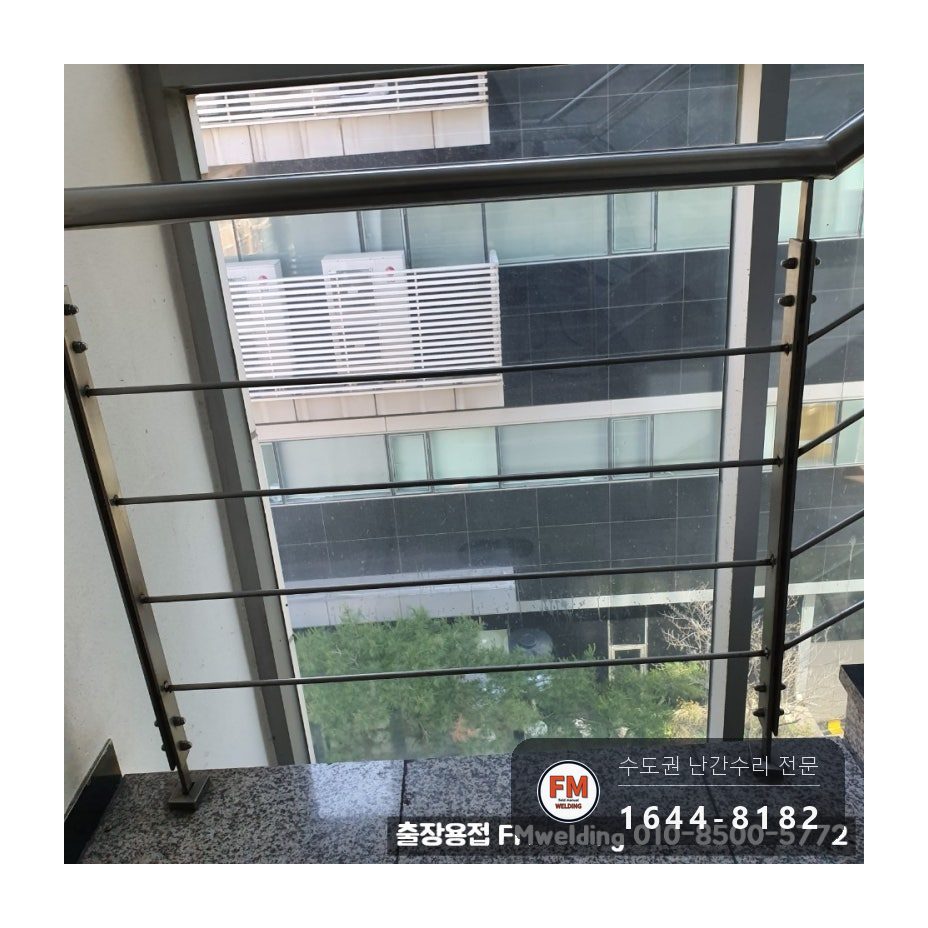

빌딩 계단 난간 중앙에 환봉이 가로로 들어간 형태였습니다. 사람들이 그 환봉을 밟고 올라서는 바람에 3층과 4층, 6층에서 환봉이 떨어져 나갔습니다.

떨어진 곳은 세 개 층이었지만 나머지 층도 언제 떨어질지 모르는 상태였습니다. 같은 방식으로 붙어 있고 같은 하중을 받기 때문입니다.

건물 전체 내부 보수가 진행 중이던 현장이라 세 개 층만 손보는 방법과 1층부터 6층까지 한 번에 보수하는 방법을 함께 안내드렸고 전체 보수로 정해졌습니다.

난간 일반, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

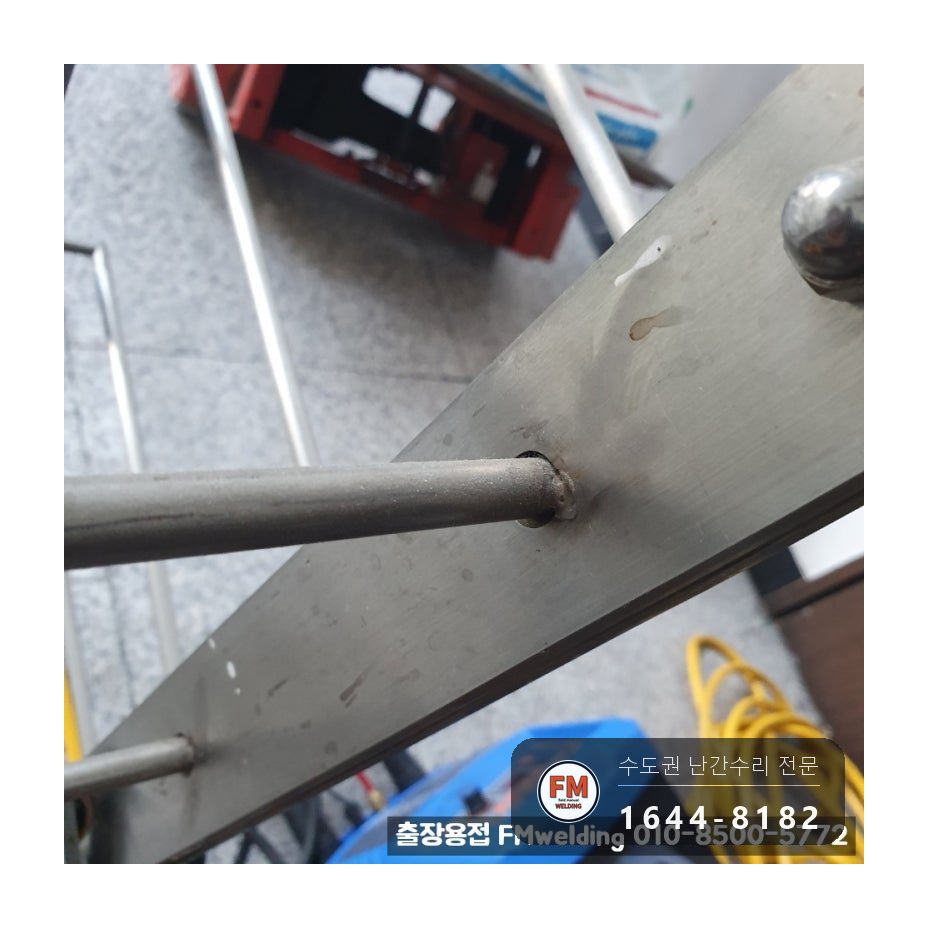

기존 용접을 보니 용접봉을 넣지 않고 제살용접으로 한 방씩 찍어 놓은 상태였습니다. 모재만 살짝 녹여 붙인 것이라 접합 면적이 거의 없습니다.

제살로 찍어 놓으면 처음에는 붙어 있는 것처럼 보여도 시간이 지나면 떨어집니다. 사람이 밟고 올라서는 환봉 자리는 더 빨리 떨어집니다.

작업 중에 또 하나가 나왔습니다. 스테인리스로 시공하기로 한 난간인데 환봉 일부가 철 재질로 들어가 있었습니다. 철과 스테인리스가 맞물린 자리는 부식이 먼저 시작됩니다.

난간 일반, 어떻게 고쳤나요?

작업 순서와 방법입니다.

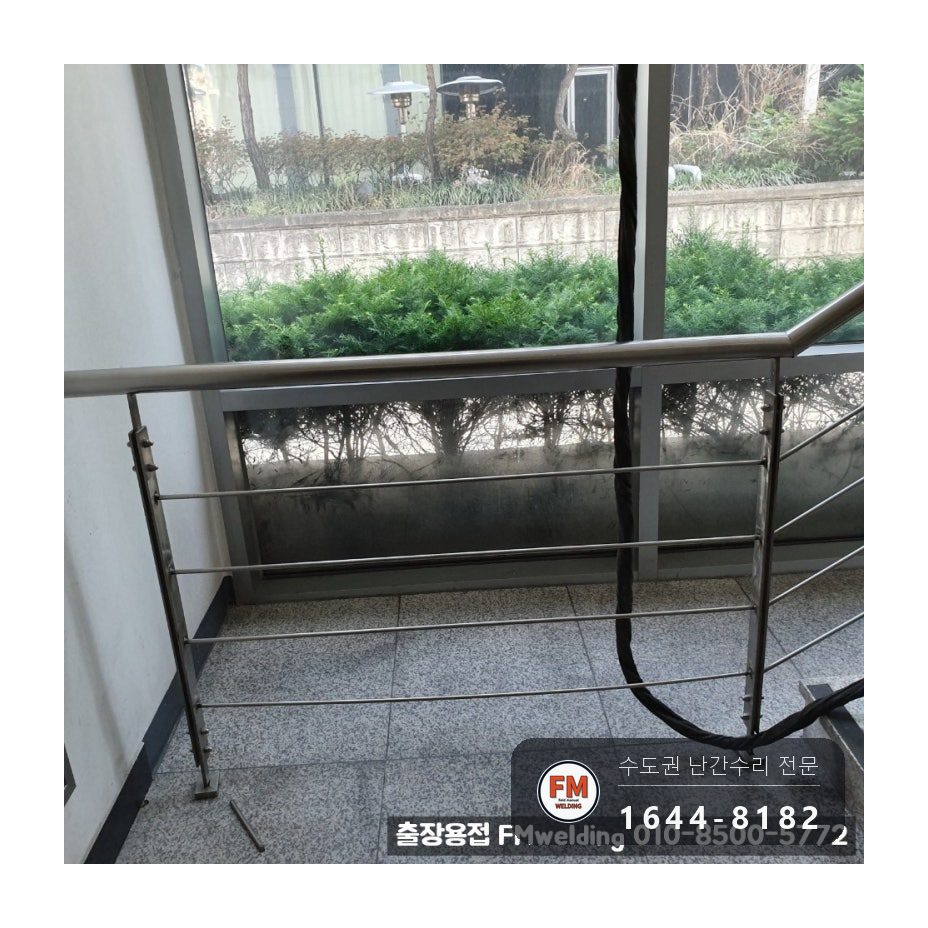

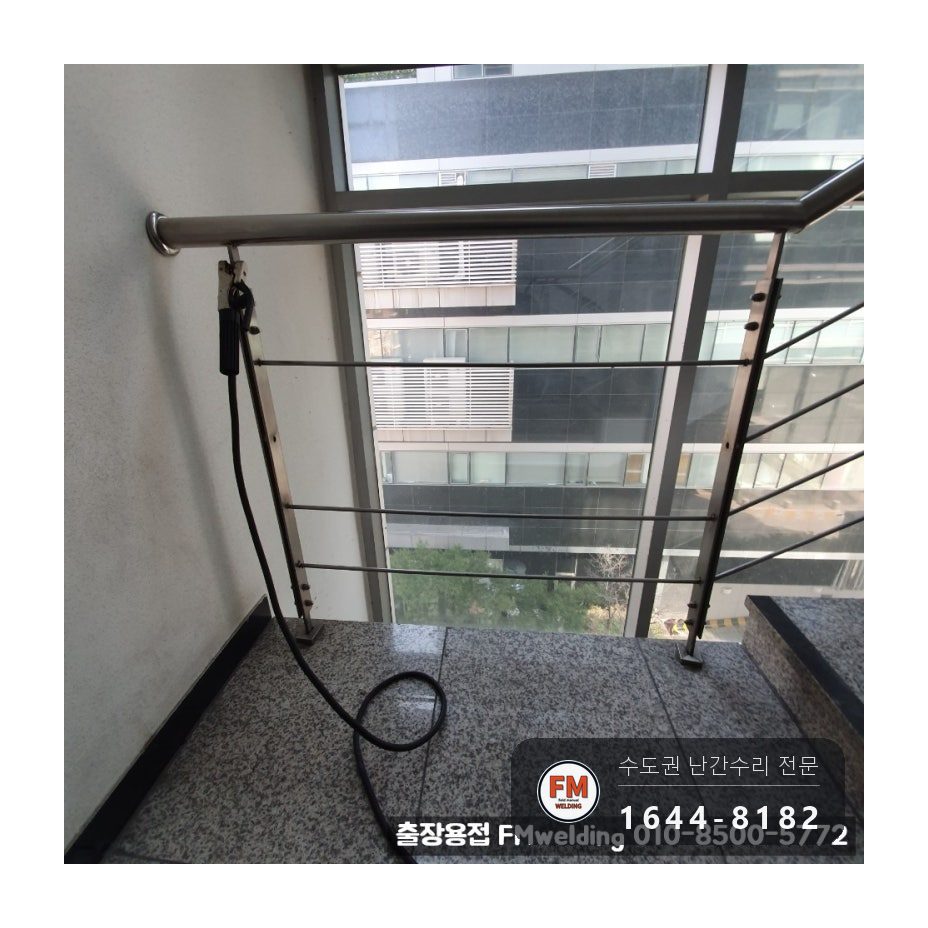

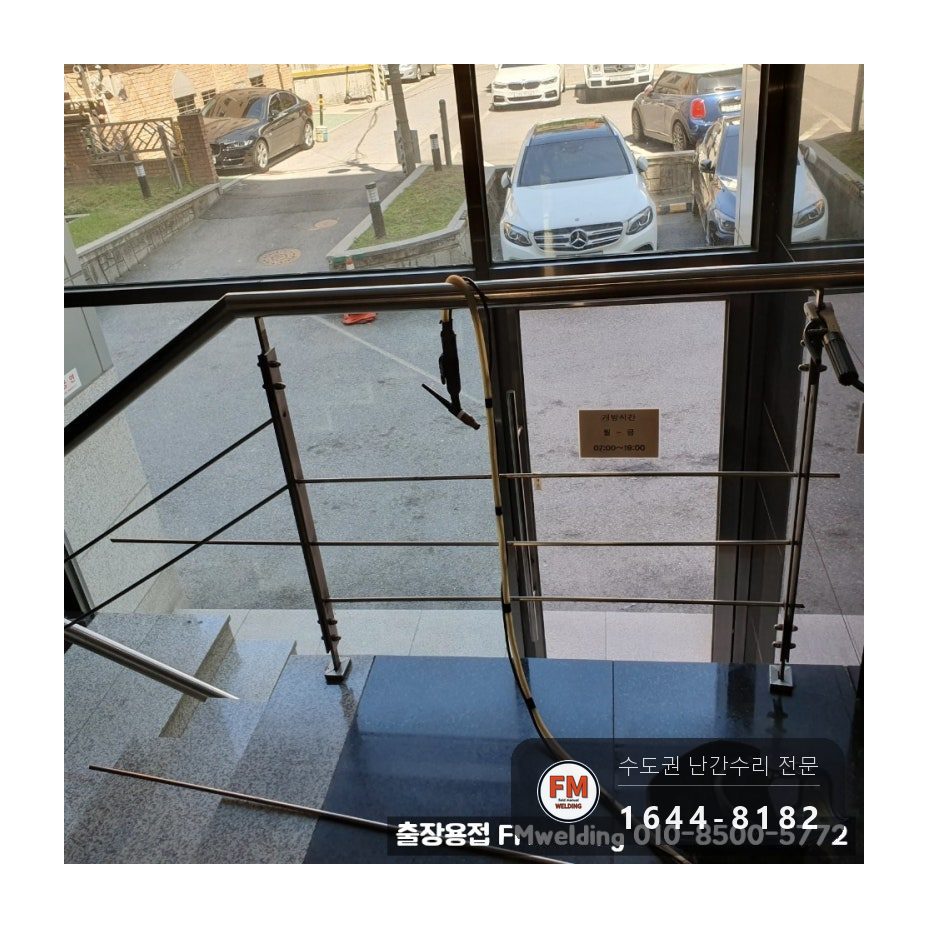

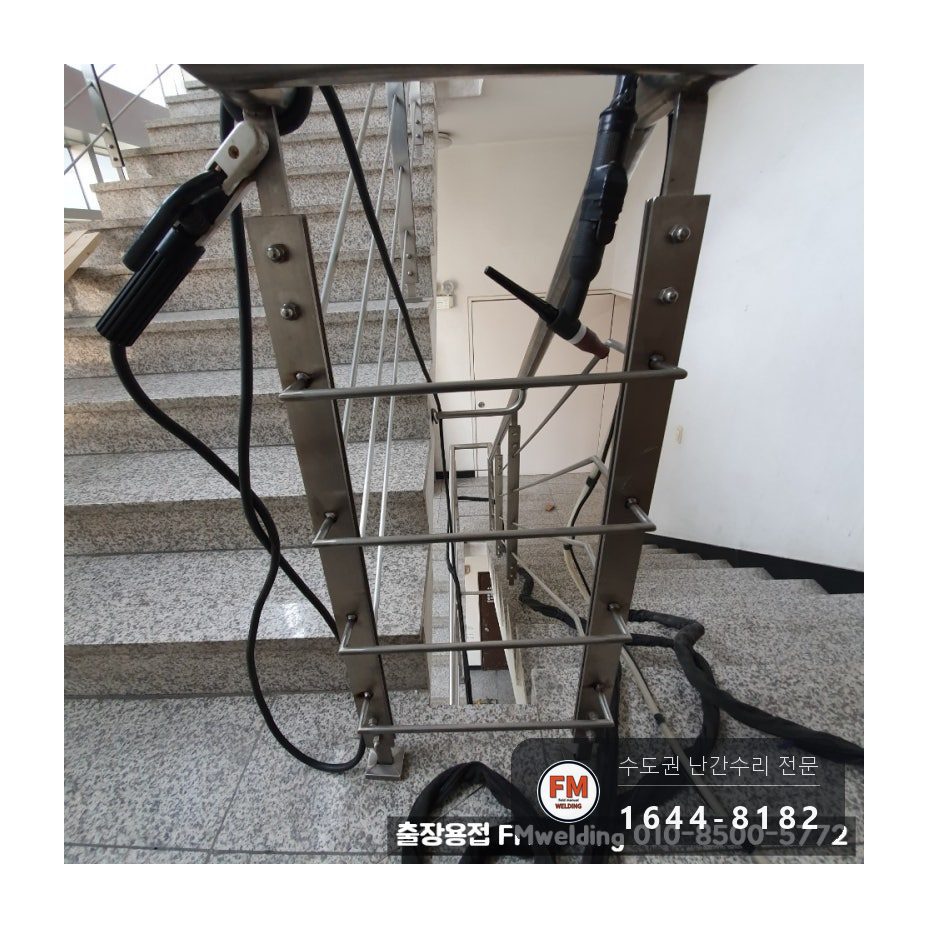

1. 용접 케이블을 30m짜리로 준비하고 3층에 장비를 모아 세팅했습니다. 층마다 용접기를 옮기지 않아도 돼 작업 시간이 줄어듭니다.

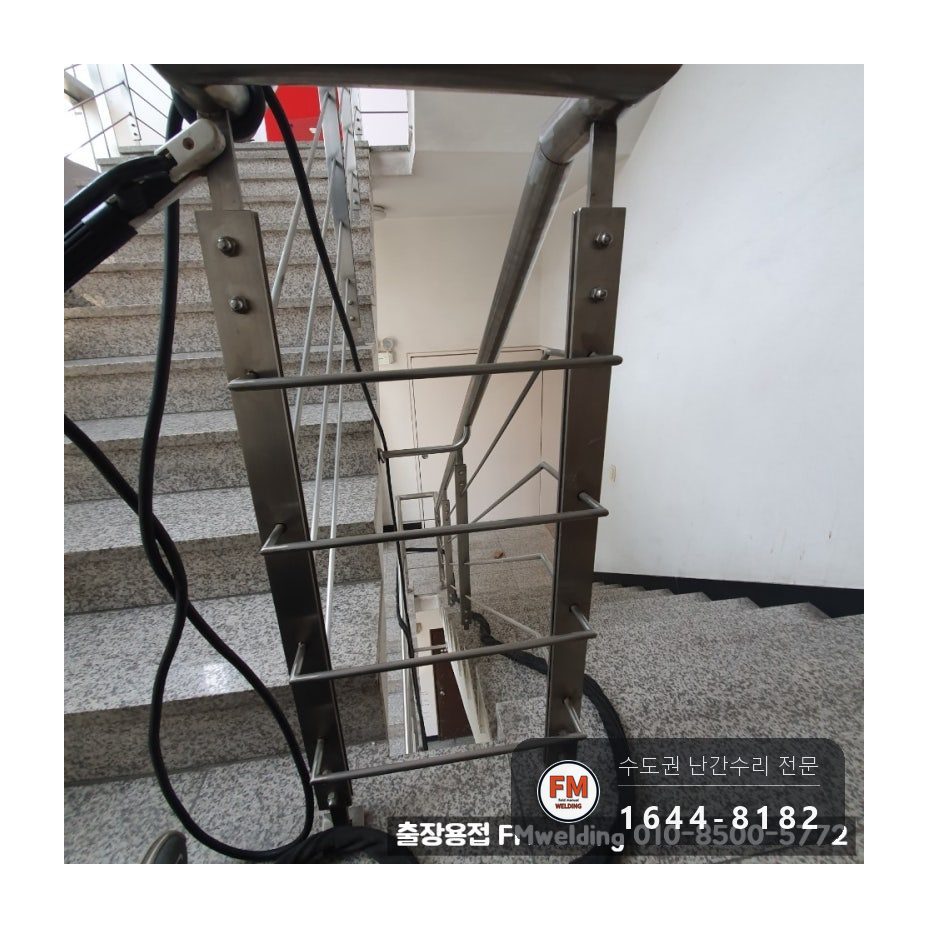

2. 6층부터 1층까지 내려오며 약하게 용접된 부위를 찾아 하나씩 보강 용접했습니다.

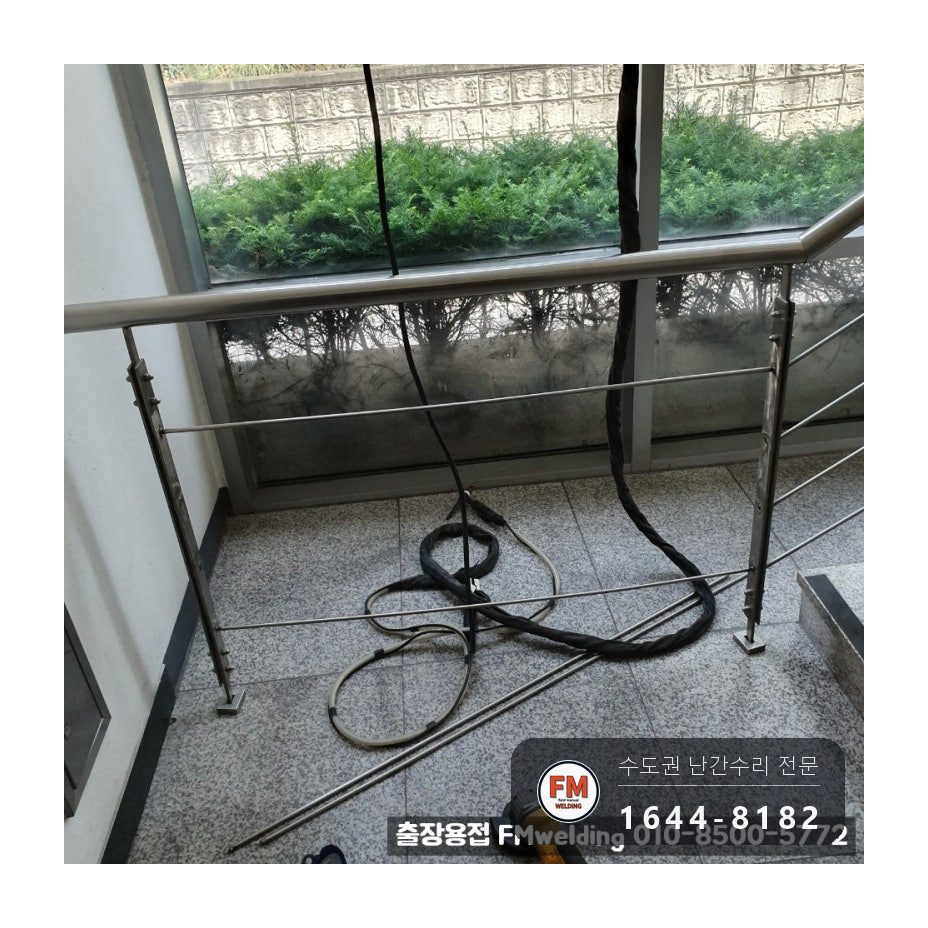

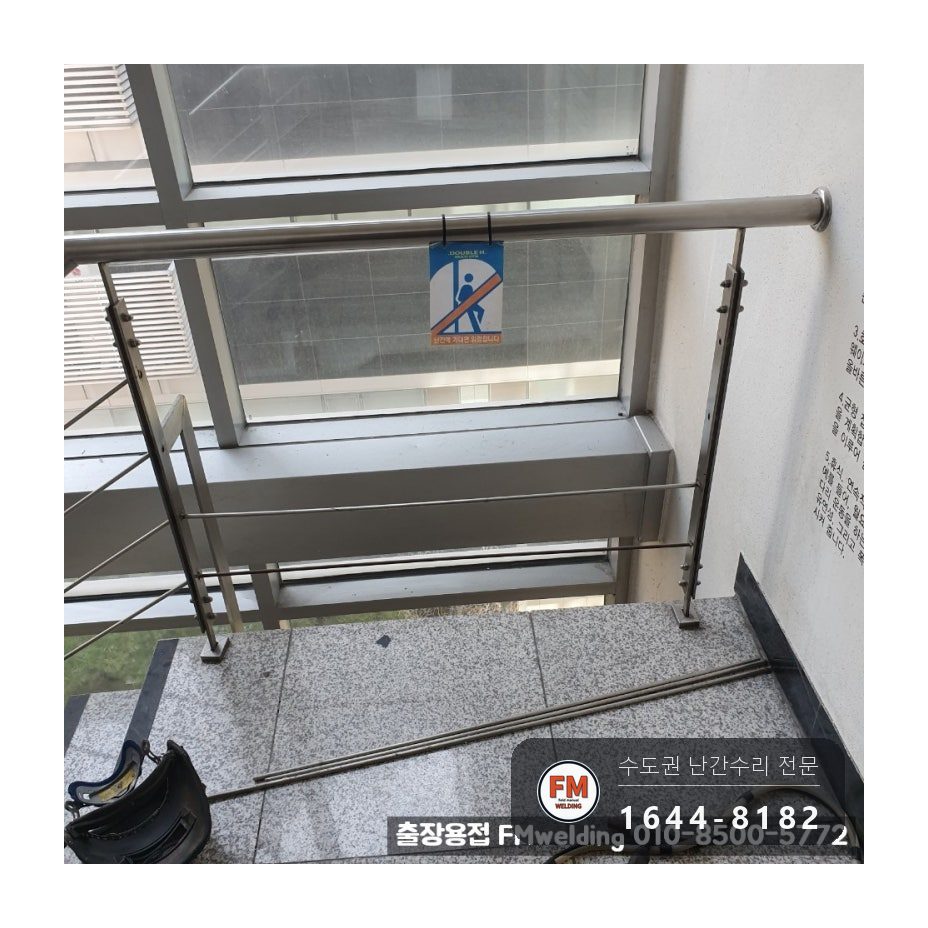

3. 떨어진 환봉은 준비해 간 것으로 제자리에 넣고 단단히 붙였습니다.

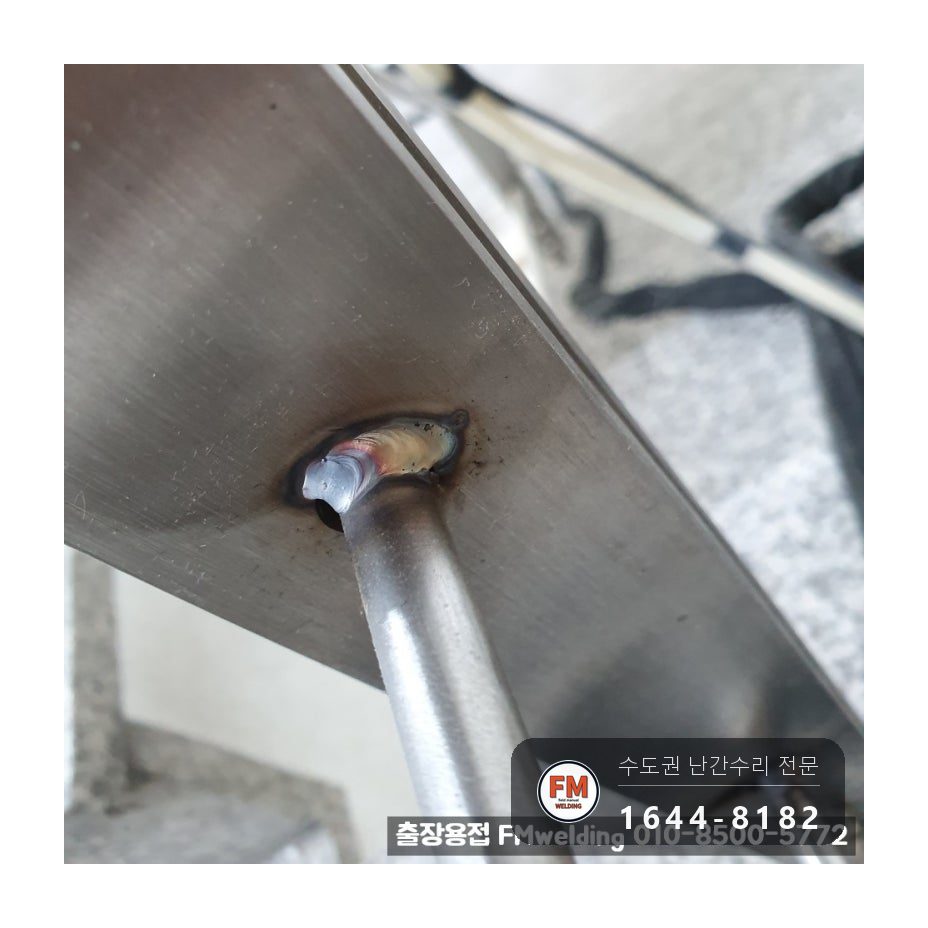

4. 철 재질로 들어가 있던 환봉은 잘라 내고 스테인리스 환봉으로 갈아 끼웠습니다. 기존 용접 자국까지 깨끗이 갈아 낸 뒤 다시 붙였습니다.
5. 같은 방식으로 1층까지 내려오며 전 구간을 마쳤습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

스테인리스 난간에는 스테인리스 환봉을 씁니다. 겉보기에는 비슷해도 철이 섞여 들어가면 그 자리에서 녹이 올라옵니다.

환봉 규격은 기존 구멍에 맞춰 준비합니다. 사이즈를 맞춰 끼워 넣은 뒤 용접해야 라인이 흐트러지지 않습니다.

용접봉을 넣고 붙이는 것과 제살로 찍는 것은 결과가 다릅니다. 하중을 받는 난간은 용가재를 넣어 접합 면적을 만들어야 합니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

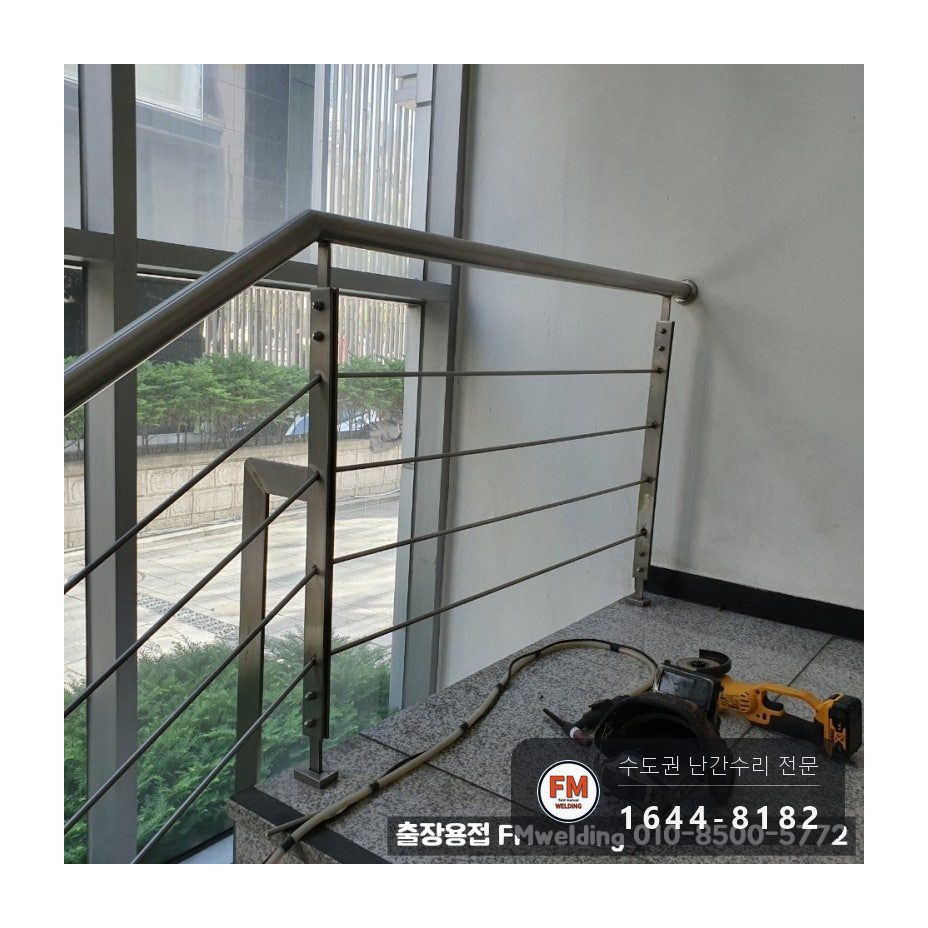

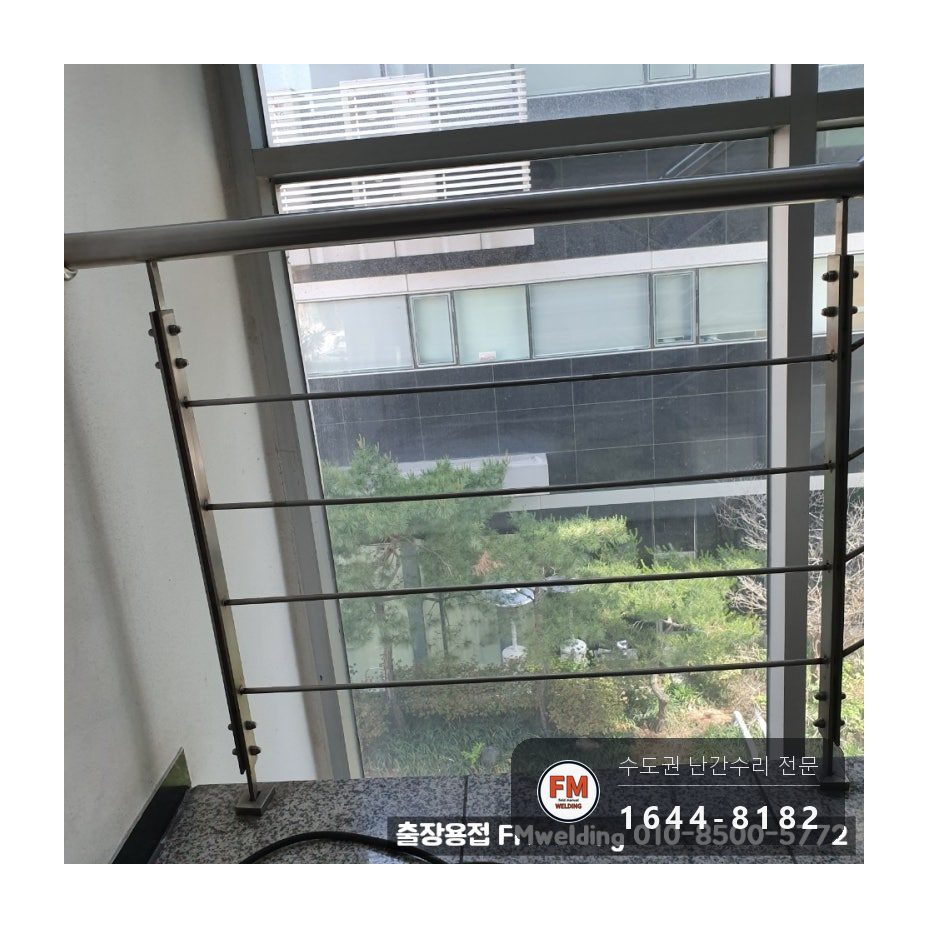

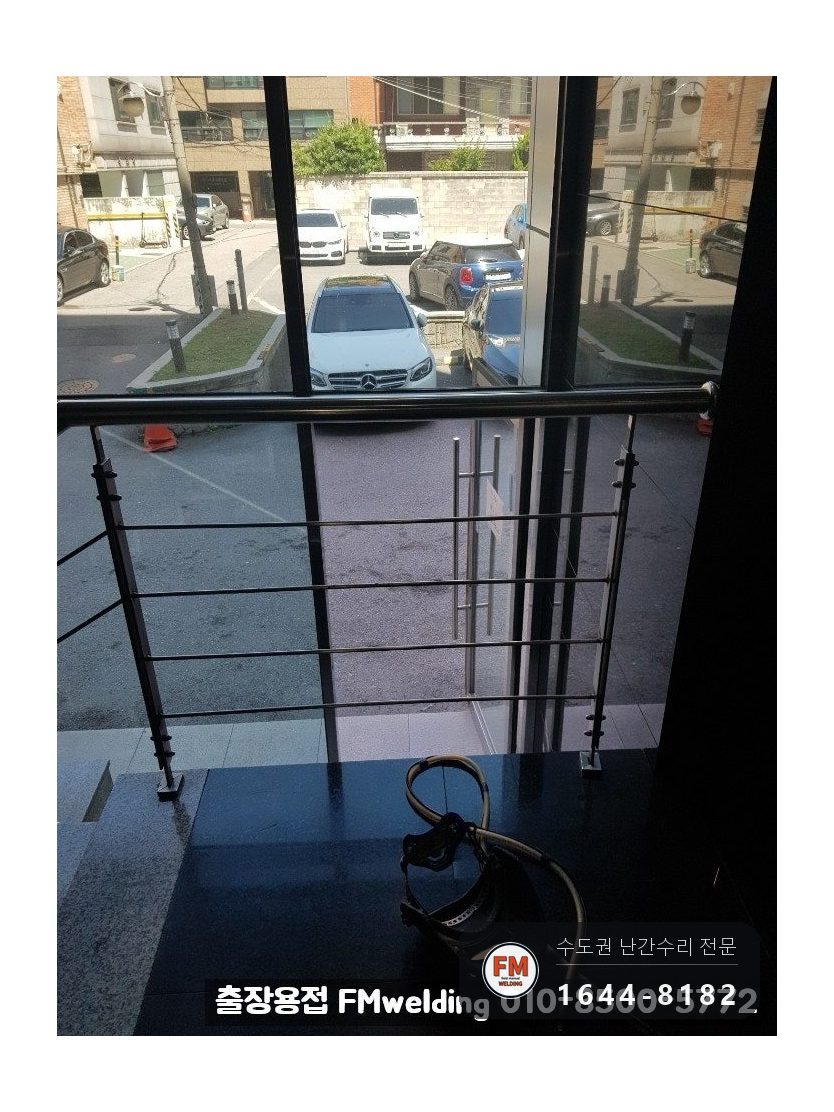

1층까지 내려오며 보강한 자리를 확인하고 마쳤습니다. 환봉을 갈아 끼운 세 개 층은 다시 밟아도 되는 상태로 붙였습니다.

떨어진 곳만 고치면 같은 방식으로 붙어 있는 다른 층이 차례로 떨어집니다. 여러 층이 같은 시공이면 한 번에 보수할 때 손이 덜 갑니다.
