태권도장 창문 안전난간대 설치 · 앵커 수평 고정 철봉 알곤용접

이 작업에서 늘 지키는 것

소요 시간 — 1~3시간, 범위가 넓으면 반나절

앵커 지지력 — 스테인리스 M10 기준 1개당 300~350kg

옥상·안전난간, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

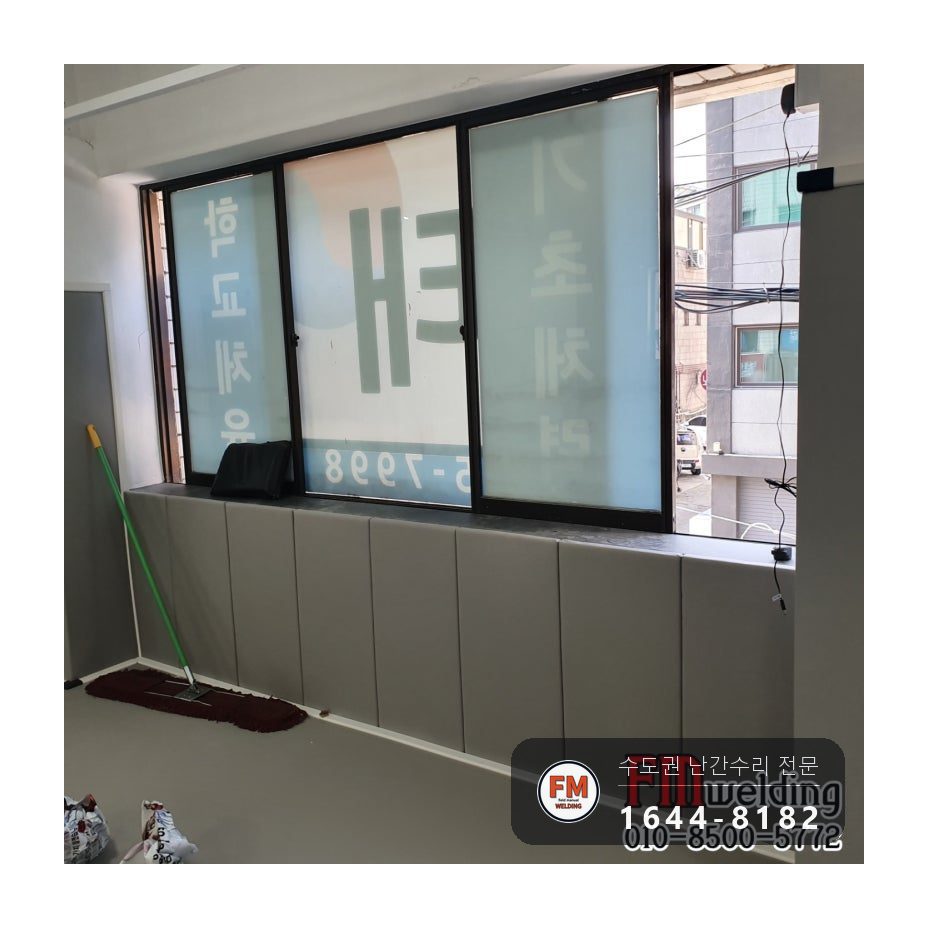

태권도장 창문에 달 안전바와 턱걸이바를 만들어 설치해 달라는 요청을 받았습니다.

아이들이 창틀로 기어오르지 못하게 난간대를 달고, 매달려 운동할 철봉도 같이 만드는 일이었습니다.

실내 마감은 거의 다 끝나 있었는데요. 바닥재가 비싼 것이라 용접 불똥이 떨어지면 그대로 손상되는 여건이었습니다.

옥상·안전난간, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

불똥이 튀는 방법으로는 다 깔아 둔 바닥을 지킬 수 없는데요. 그래서 불똥이 날리지 않는 알곤을 씁니다.

가로로 길게 다는 안전난간대라서 높이가 조금만 달라도 줄이 틀어져 보입니다. 수평부터 잡는 게 먼저입니다.

안전난간대나 핸드레일이 망가지는 건 밖에서 부딪힌 탓도 있지만, 용접이 부실해 떨어지는 일이 제일 흔합니다.

옥상·안전난간, 어떻게 고쳤나요?

작업 순서와 방법입니다.

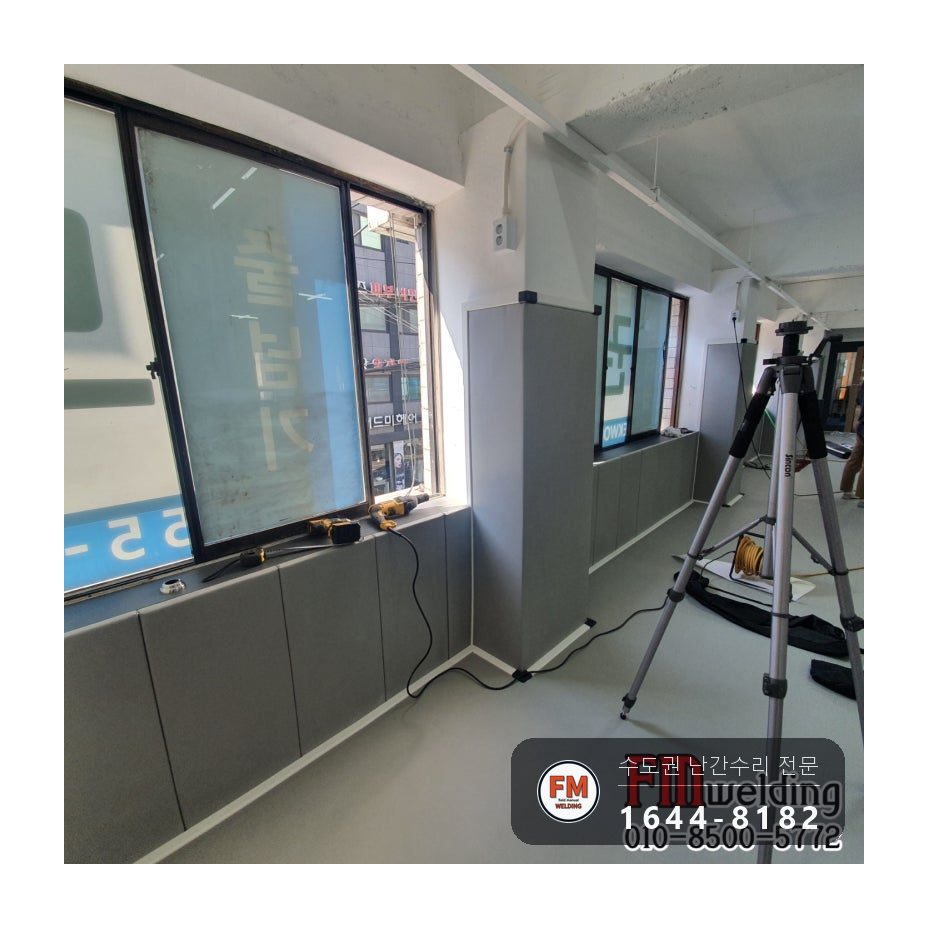

1. 전체 높이를 레이저 레벨기로 살펴 수평선을 표시하고, 그 선에 맞춰 앵커를 박았습니다.

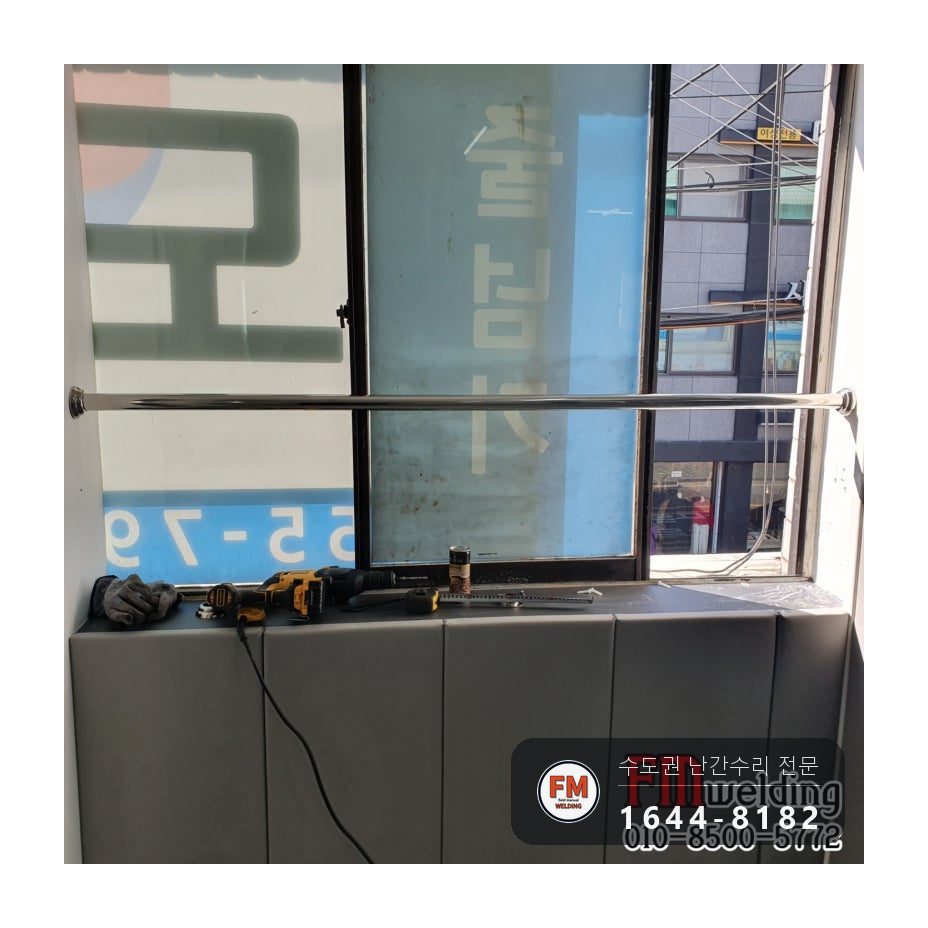

2. 안전난간대 하나를 먼저 시범으로 걸어 높이를 맞춰 보고, 괜찮다는 확인을 받은 다음 본격적으로 시작했습니다.

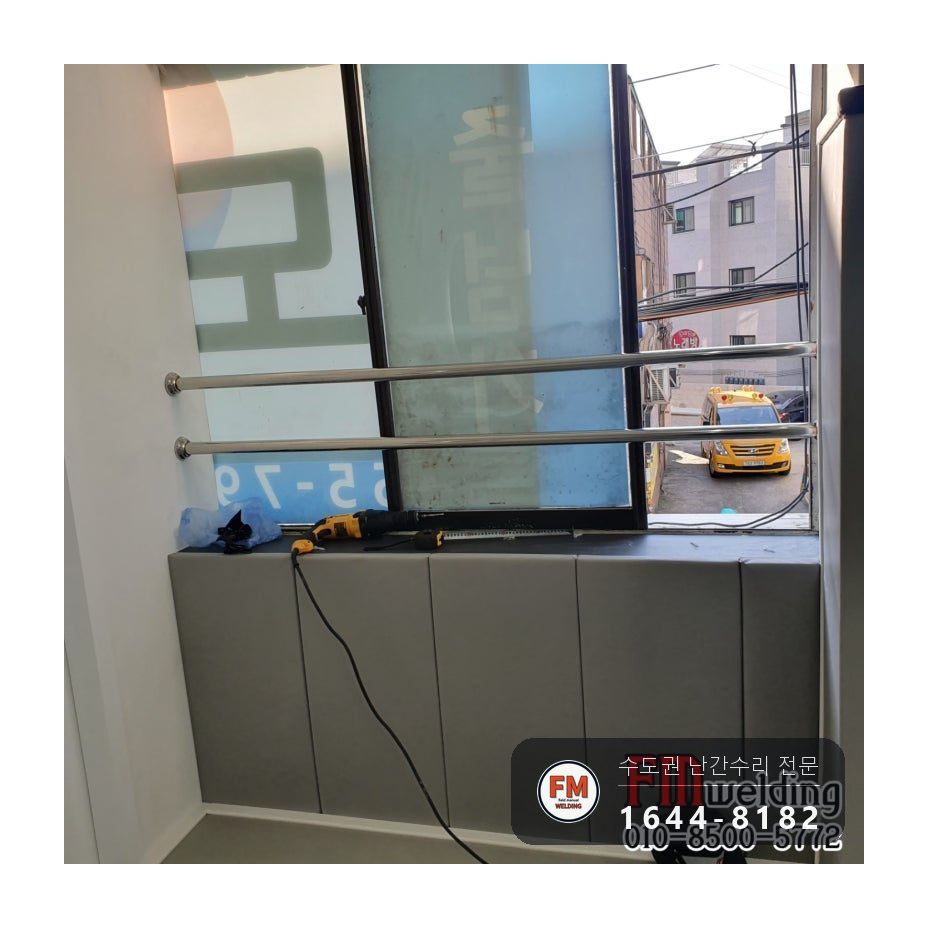

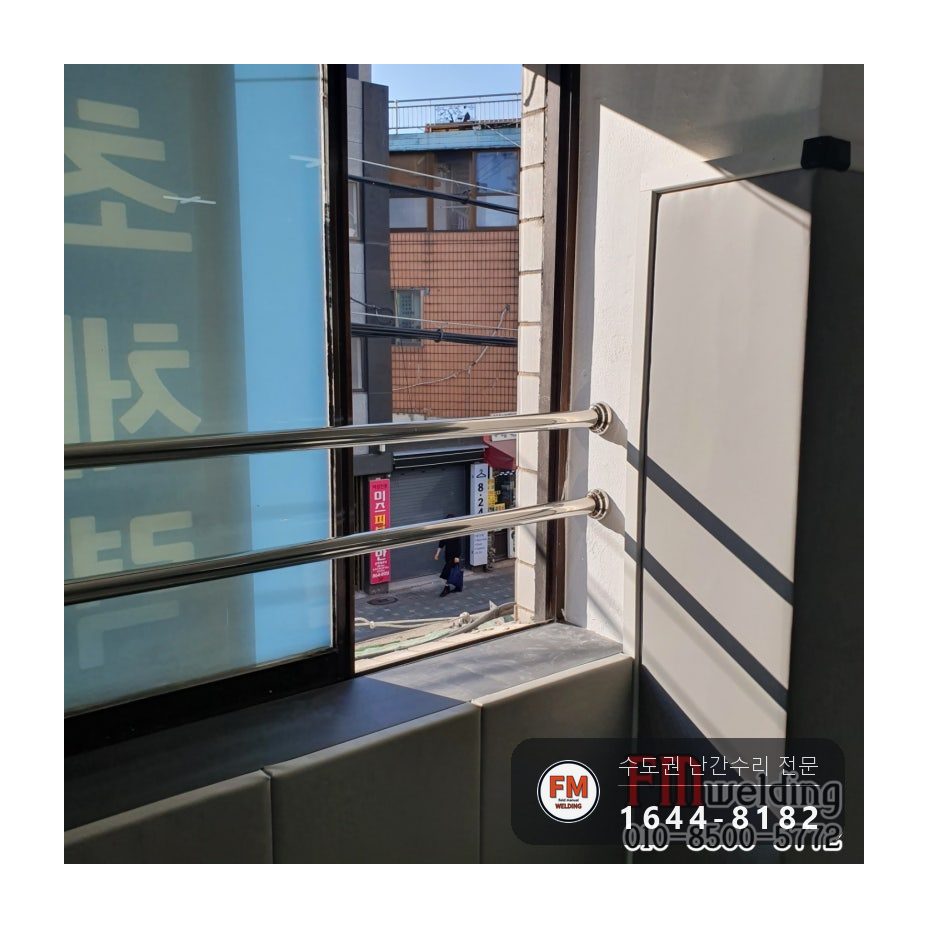

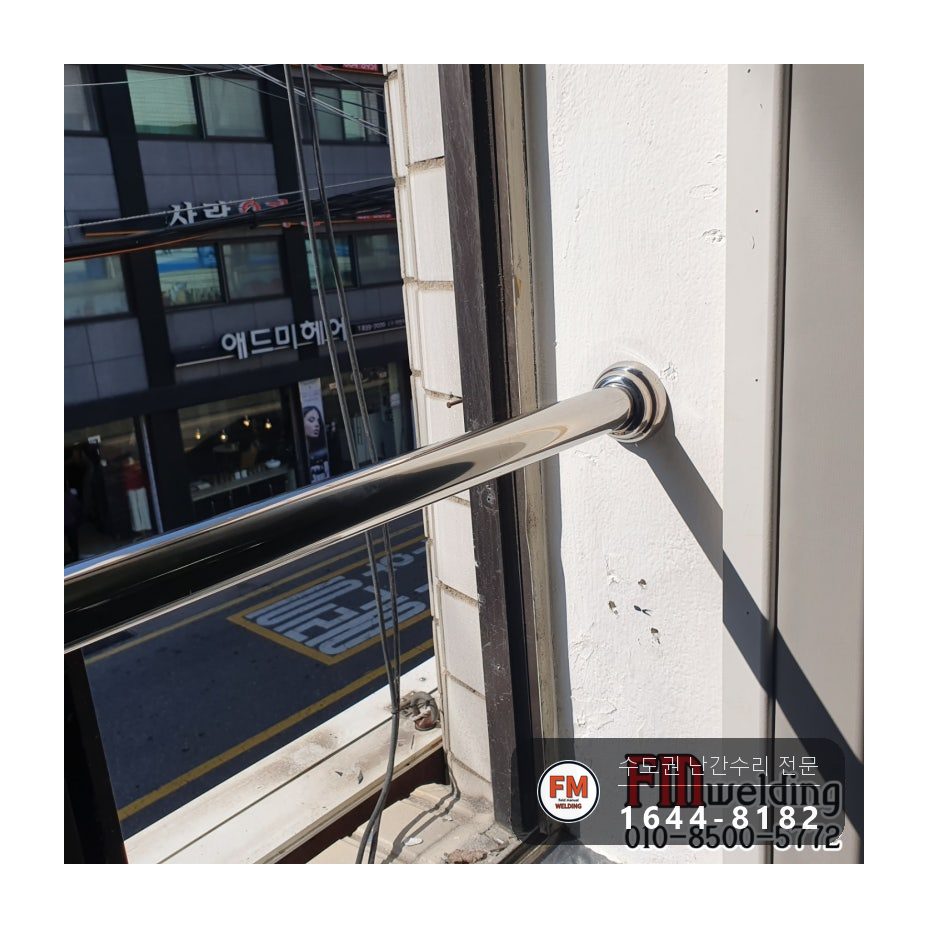

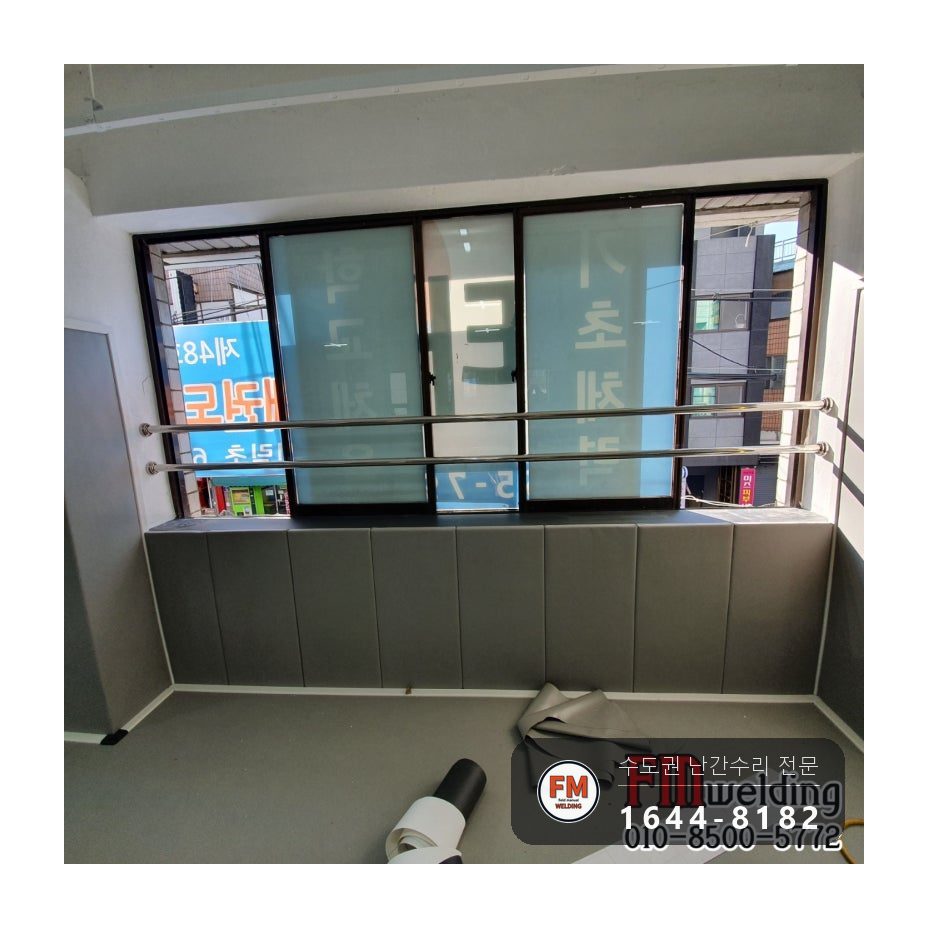

3. 시범으로 건 것을 기준 삼아 수평을 잡으며 안전난간바를 모두 달았는데요. 아이들이 매달려 흔들거나 잡아끌 것까지 생각해 두툼하게 붙였습니다.

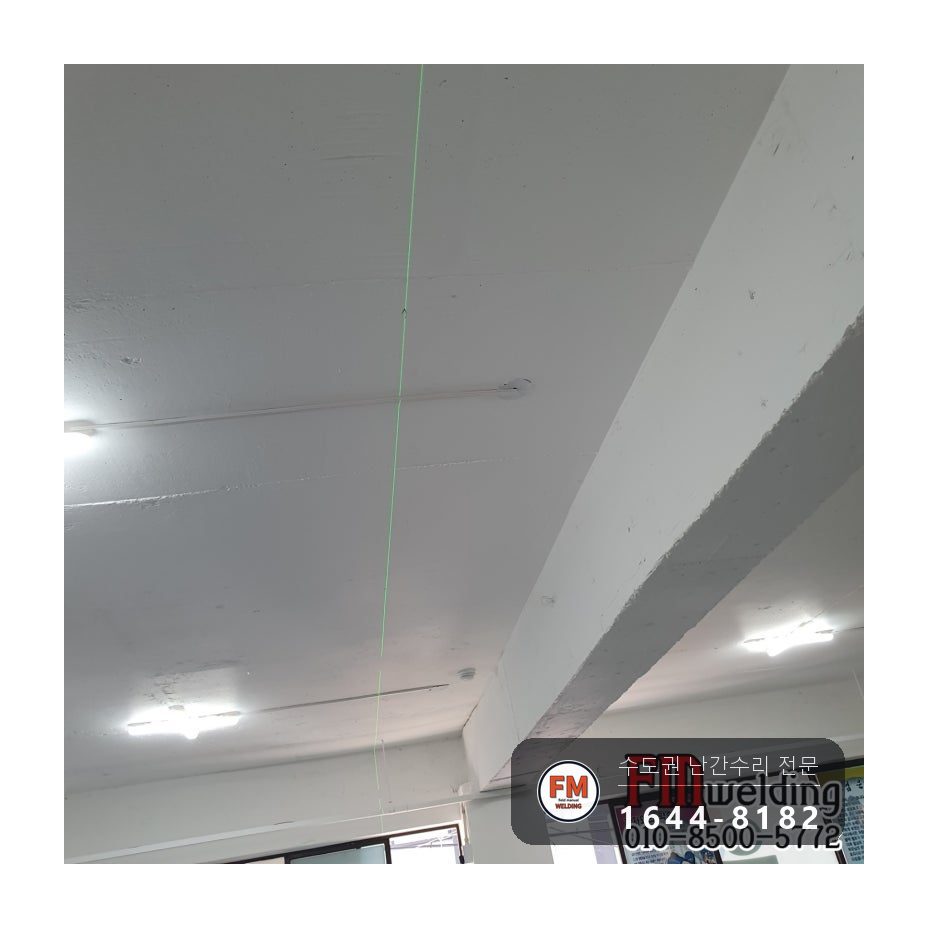

4. 위쪽에 달 철봉 자리도 레이저로 표시했습니다.

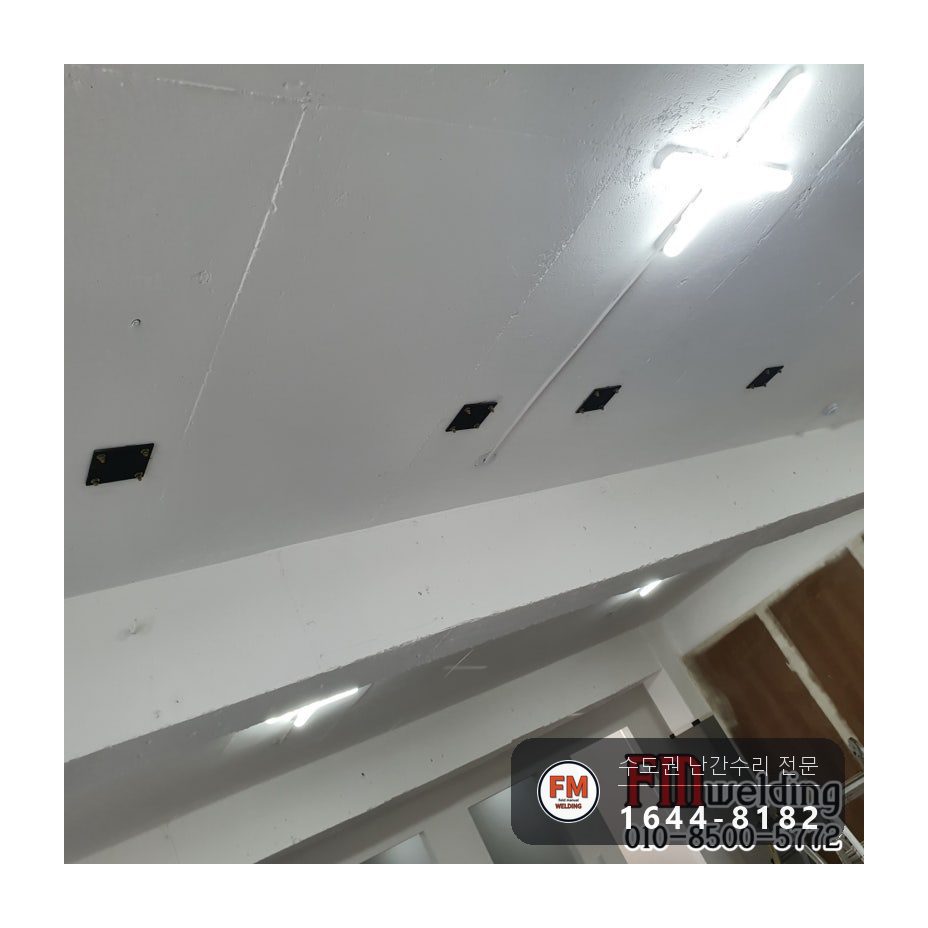

5. 표시한 곳에 중심을 맞춰 베이스판을 대고, 흔들리지 않게 꽉 조였습니다.

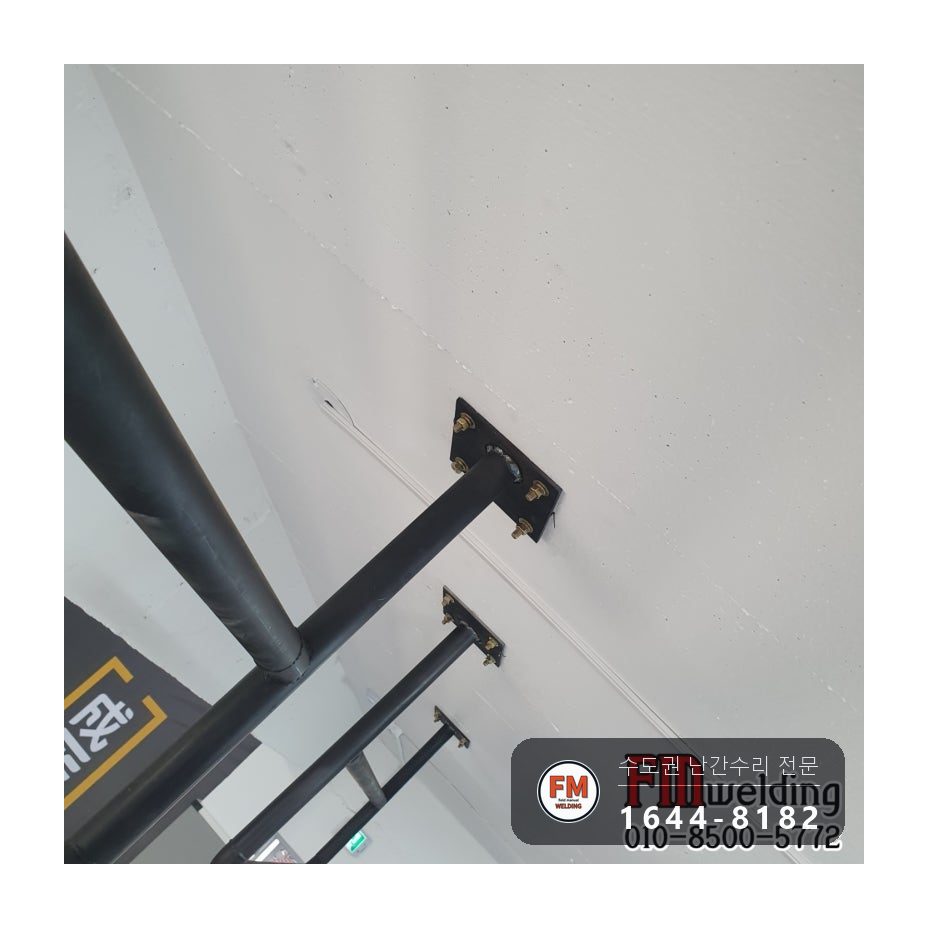

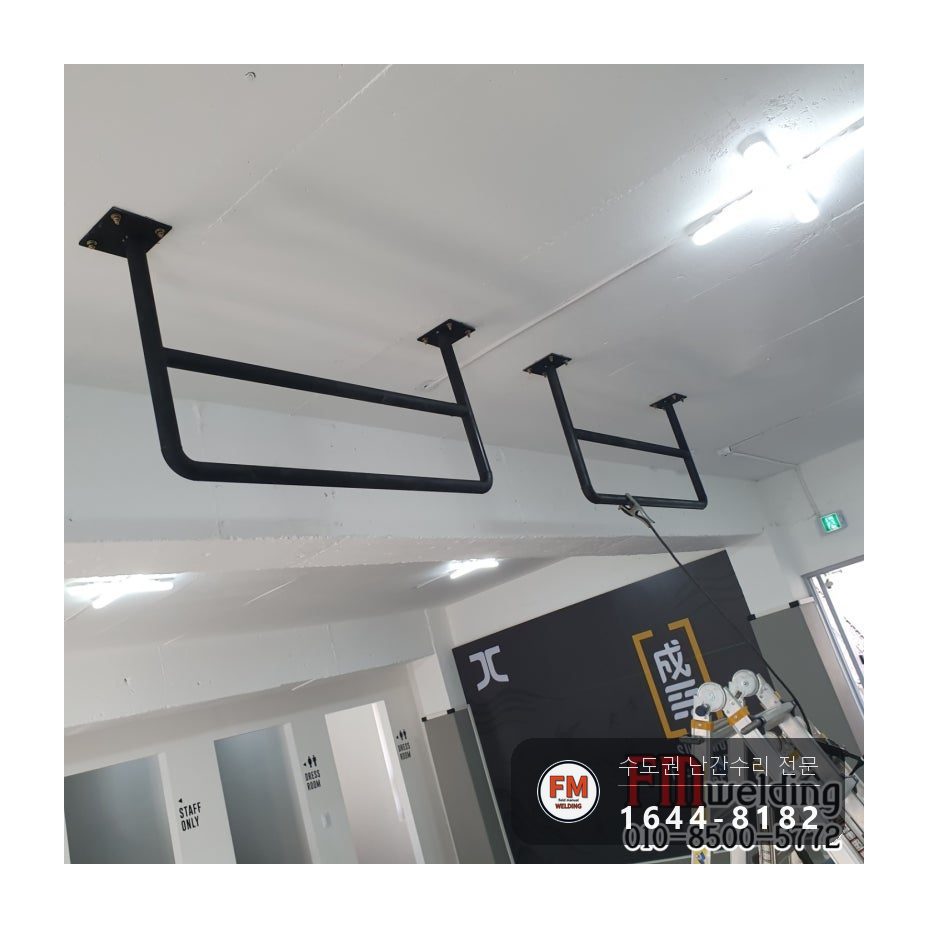

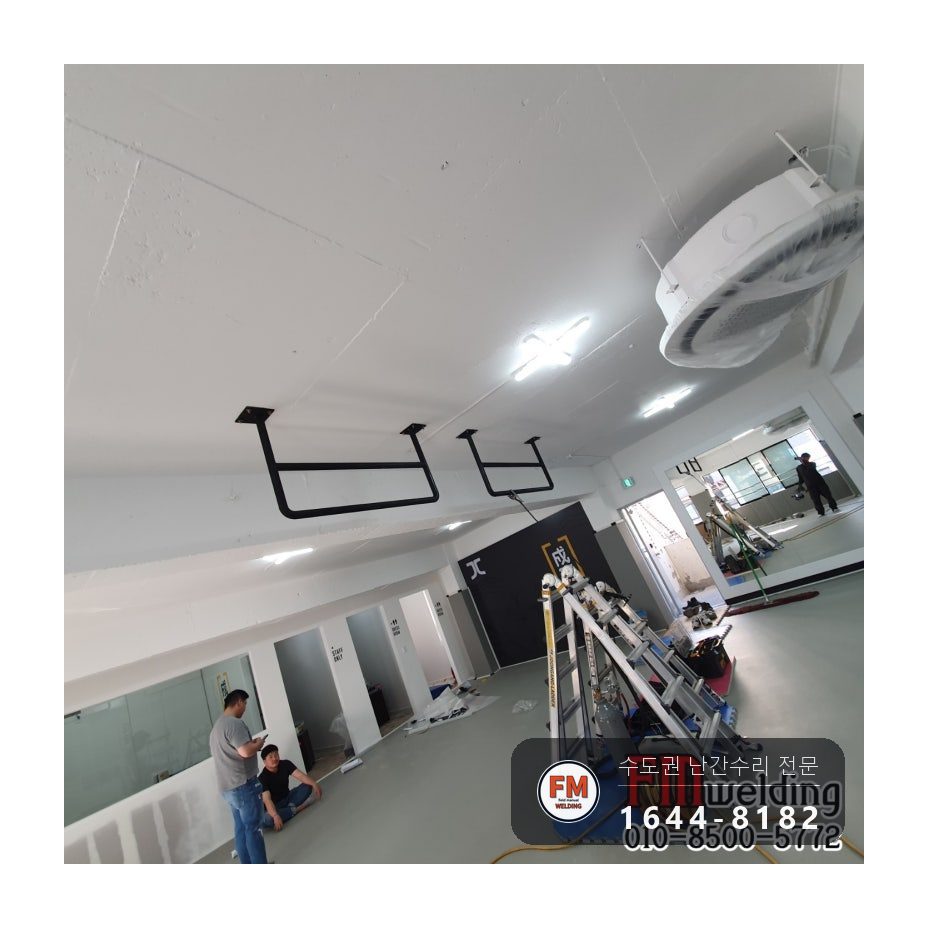

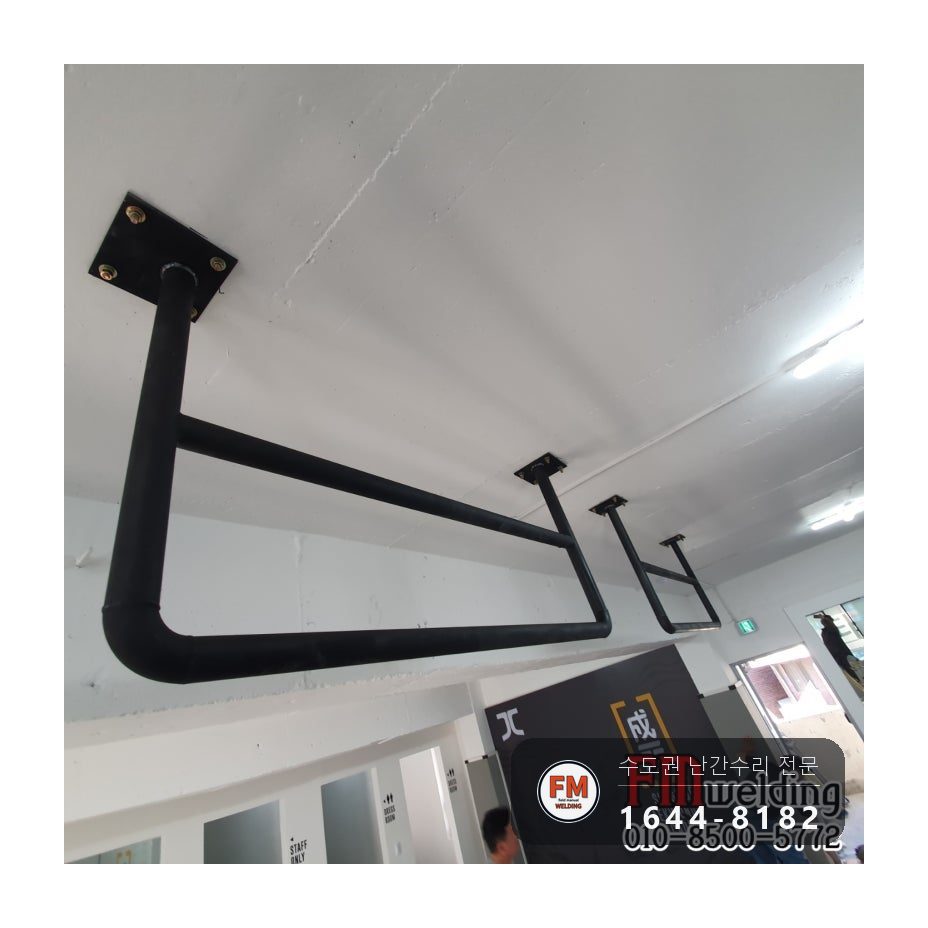

6. 공장에서 미리 만든 철봉을 베이스판에 용접했습니다. 바닥재가 열에 약해 불똥이 떨어지지 않게 알곤으로 붙였습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

알곤은 불똥이 날리지 않아 마감을 끝낸 실내에서도 쓸 수 있습니다. 바닥재가 비쌀수록 어떤 용접을 쓸지부터 정해야 합니다.

레이저 레벨기로 표시하면 줄자로 재서 잡을 때보다 선이 곧게 나옵니다. 가로바는 수평이 틀어지면 금방 티가 나는데요.

베이스판은 철봉에 걸리는 무게를 바닥으로 전해 주는 부재입니다. 아이들이 매달리는 시설이라 고정을 가장 확실히 챙깁니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

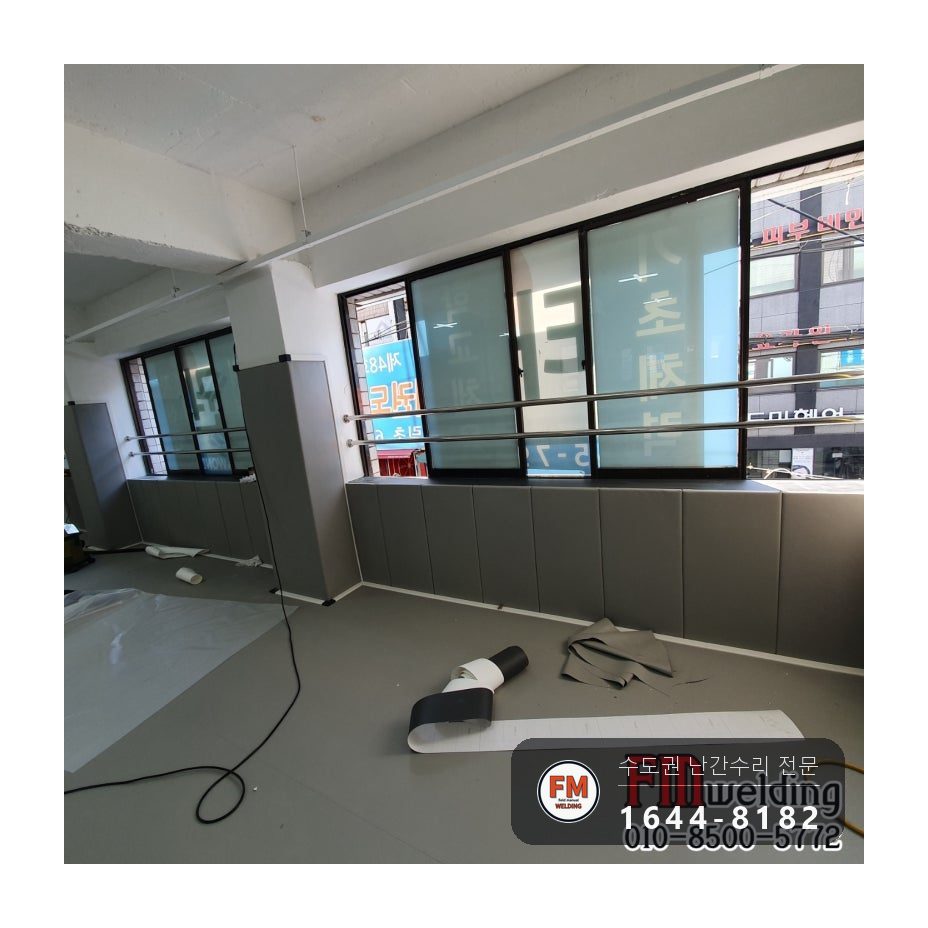

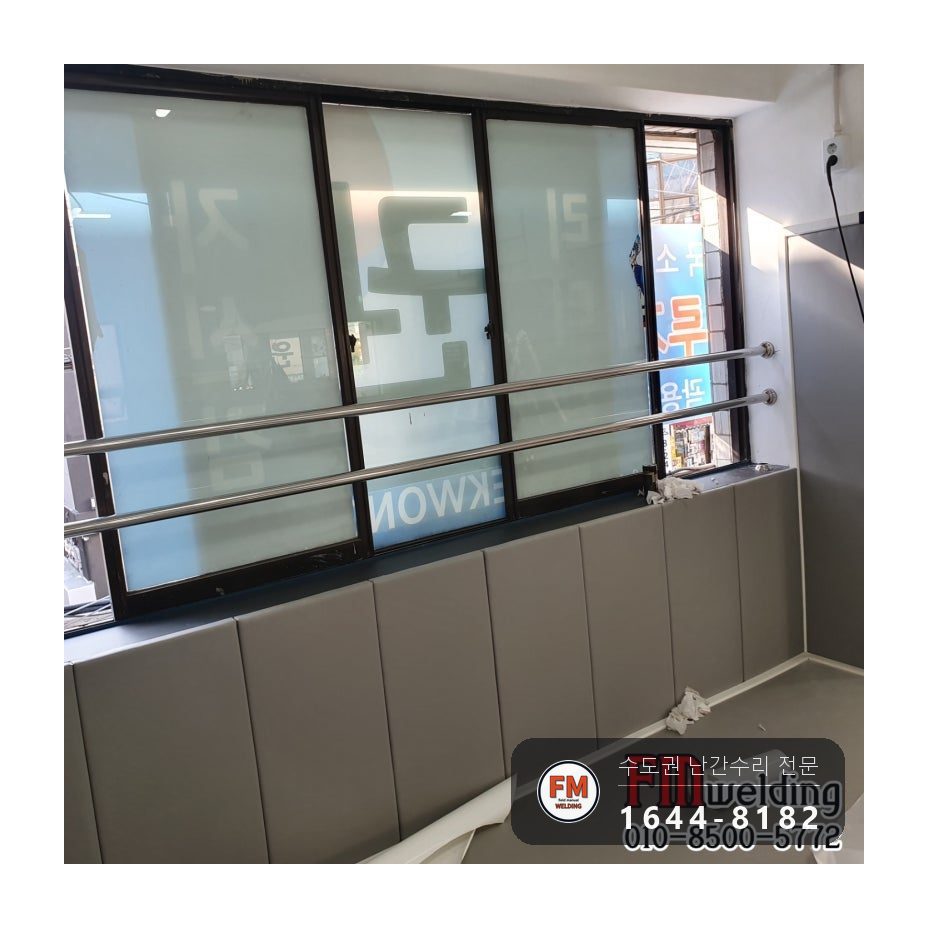

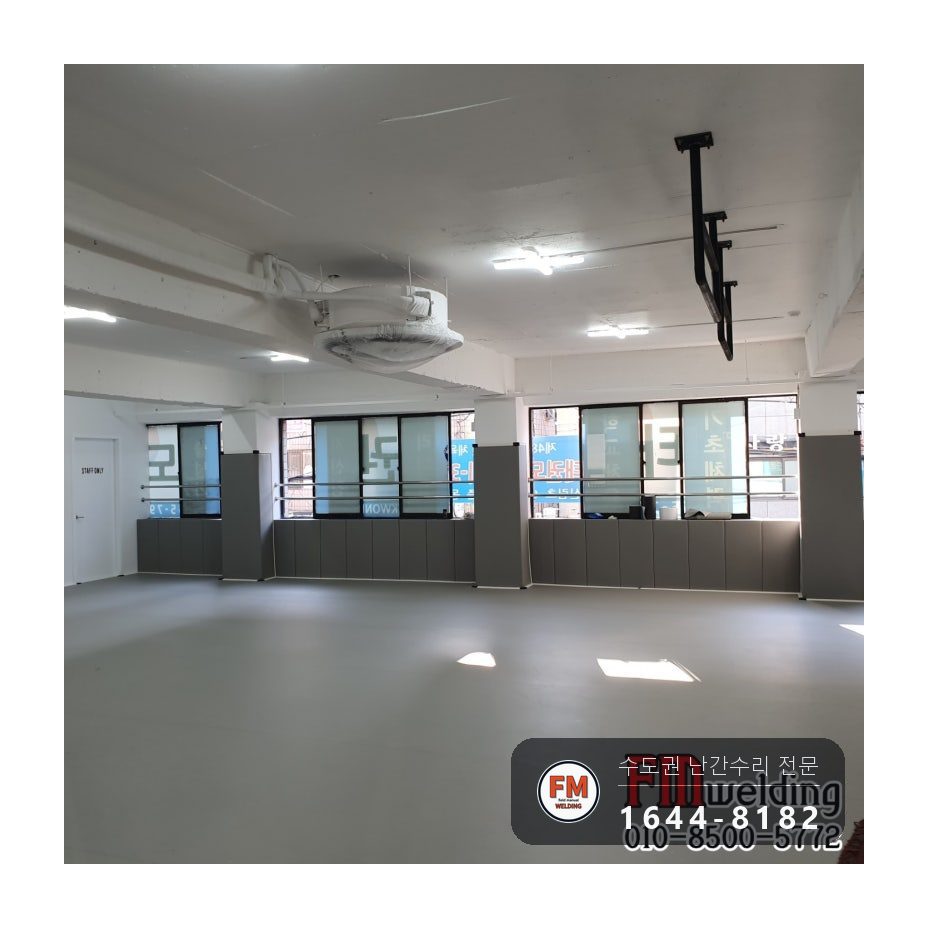

설치를 마친 뒤 줄과 수평, 수직이 제대로 맞았는지 살폈습니다.

아이들이 매달려 흔들어도 떨어지지 않게 붙었는지 한 번 더 확인하고 장비를 치웠습니다. 현장 마감 날짜가 코앞이라 일정을 맞춰 서둘러 설치했습니다.
