철제 난간대 파손 보수 · 용접부위 용접

이 작업에서 늘 지키는 것

소요 시간 — 1~3시간, 범위가 넓으면 반나절

앵커 지지력 — 스테인리스 M10 기준 1개당 300~350kg

난간 일반, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

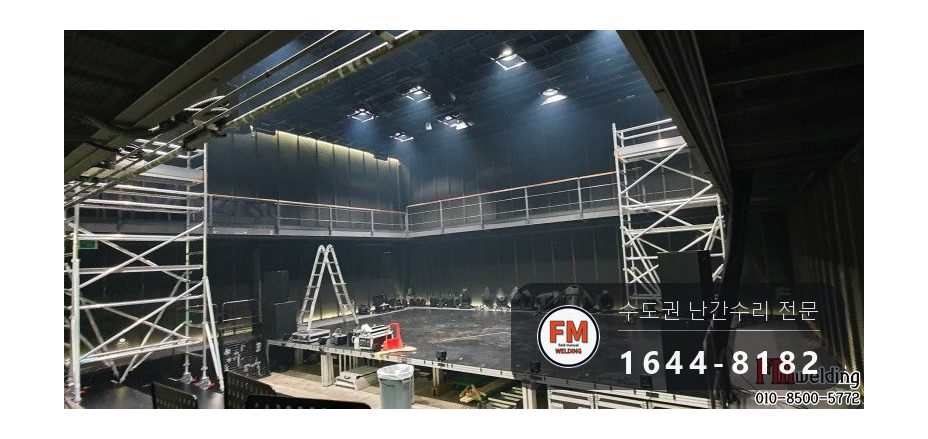

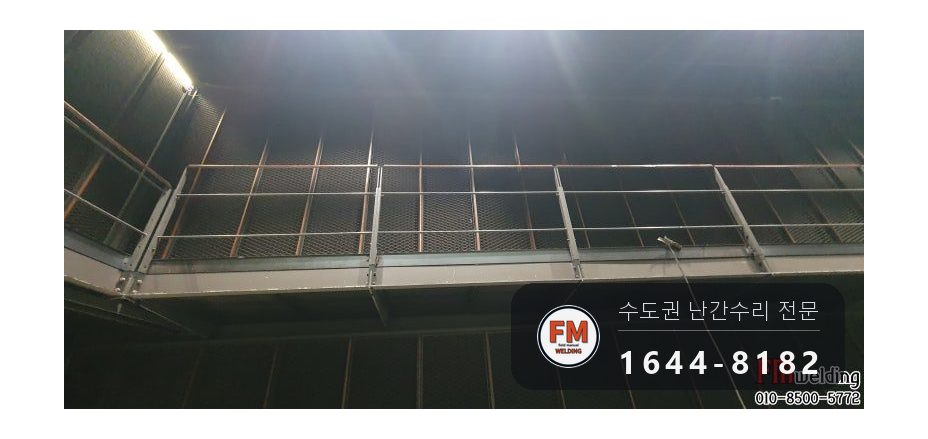

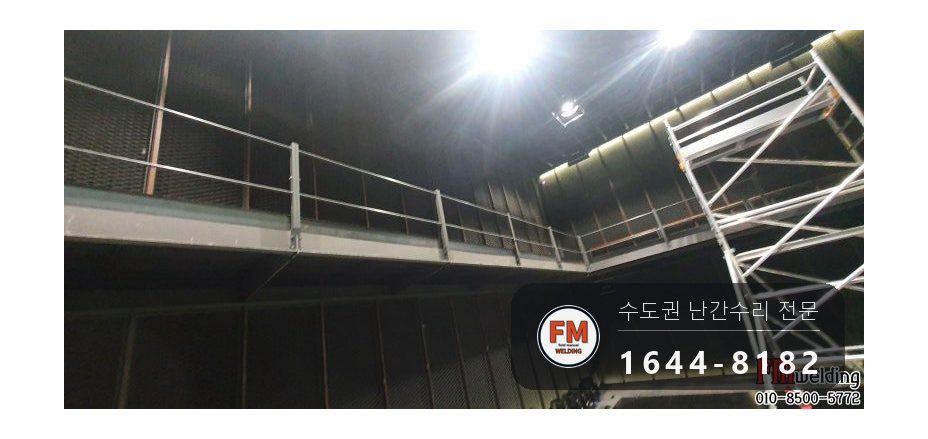

공연장에서 안전을 지키는 난간대가 망가져 수리를 맡기셨습니다. 손본 곳은 2층 난간대였습니다.

공연 때마다 구조를 바꿔야 해서 난간대를 떼었다 붙였다 할 수 있는 조립식으로 설치해 두었습니다. 난간대는 대개 고정식인데 이곳은 사정이 달랐습니다.

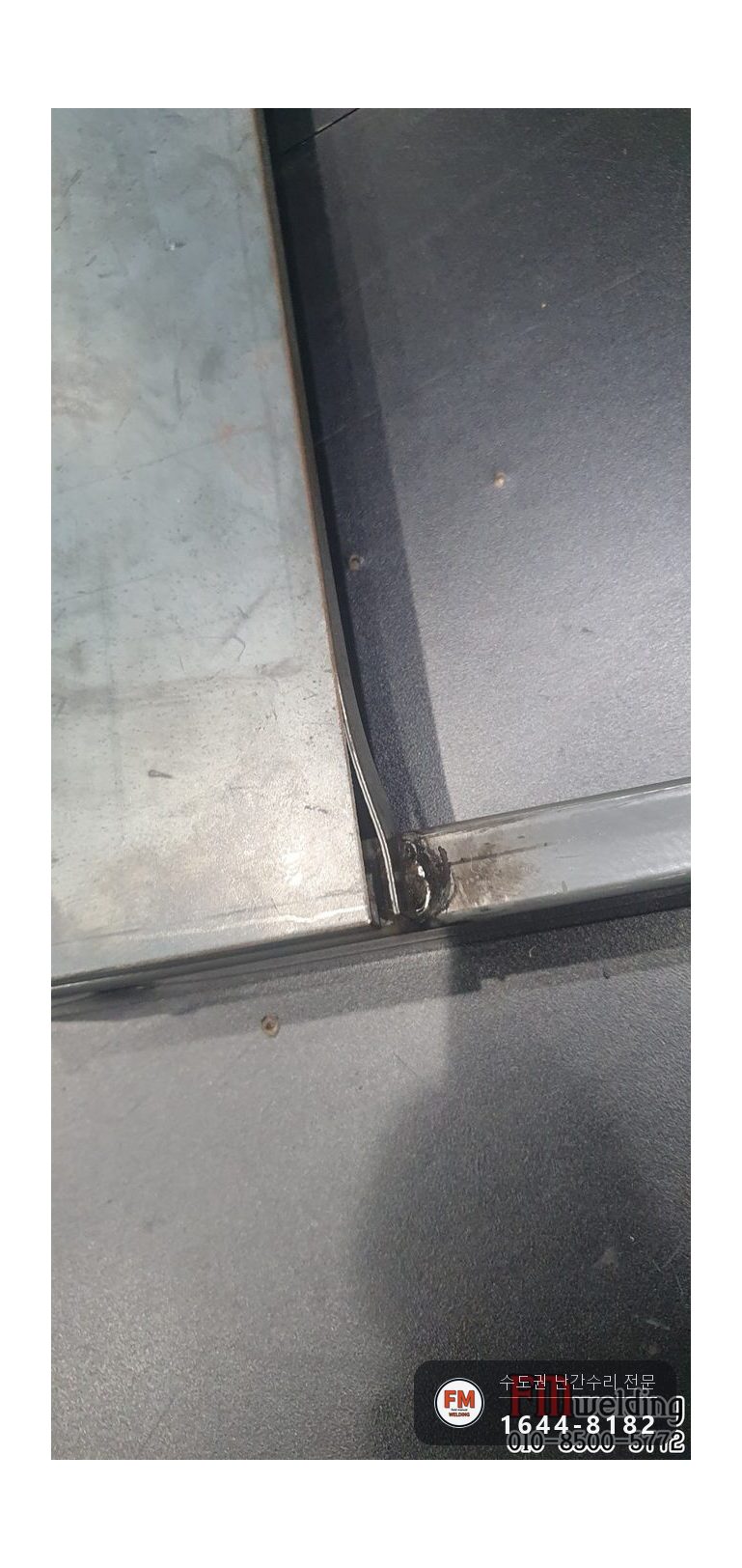

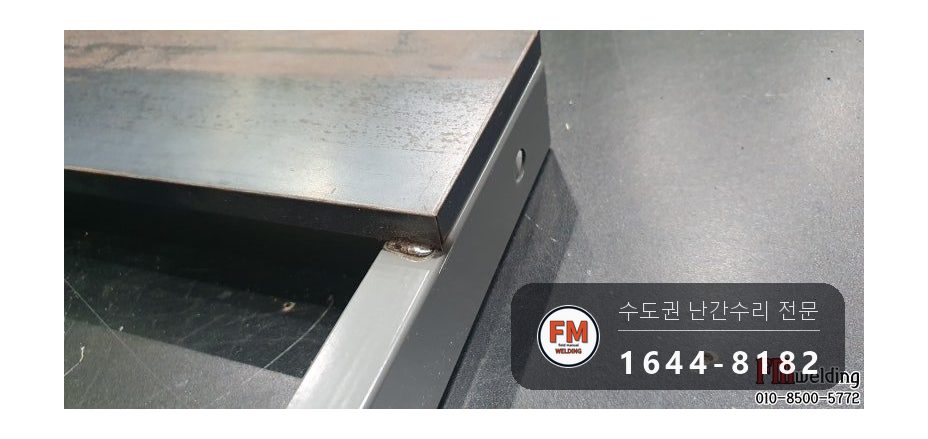

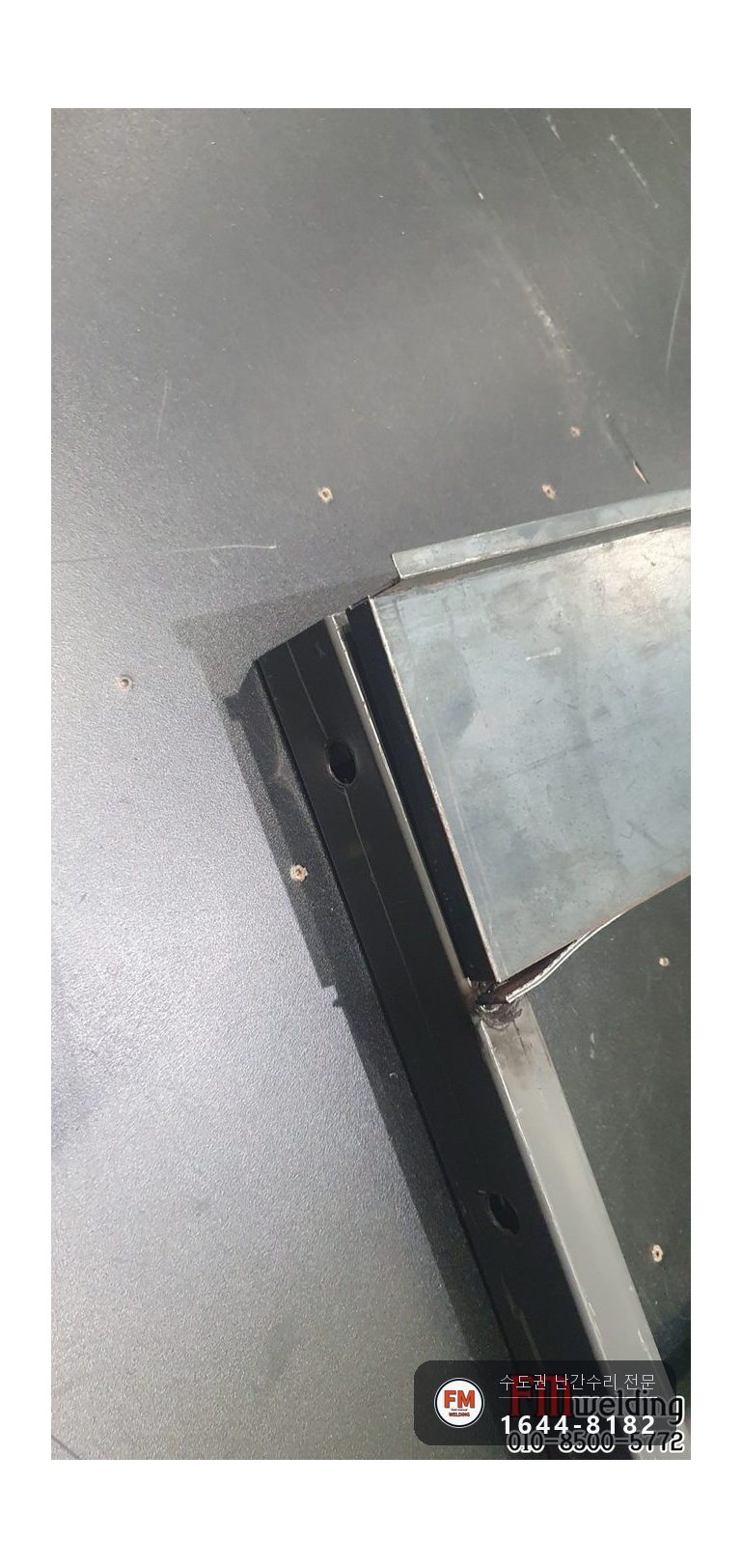

용접은 점 하나 찍듯 한 번씩만 돼 있었고, 그곳이 떨어지면서 철재마저 끊어진 상태였습니다.

난간 일반, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

분해할 때는 사람이 난간대를 들어 올려 떼어 냅니다. 용접이 한 점씩만 돼 있으면 그 힘을 못 버티고 떨어집니다.

위를 붙였다면 적어도 반대편 아래도 붙여야 무게를 받아 냅니다. 위쪽만 붙어 있으니 들어 올릴 때마다 난간대가 흔들거렸습니다.

떼고 붙이기를 자주 하다 보니 같은 힘이 되풀이해 실리는 구조여서, 고쳐야 할 곳이 거의 전부였습니다.

난간 일반, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 허술한 용접 자리는 새로 붙이고, 떨어진 곳도 고쳤습니다.

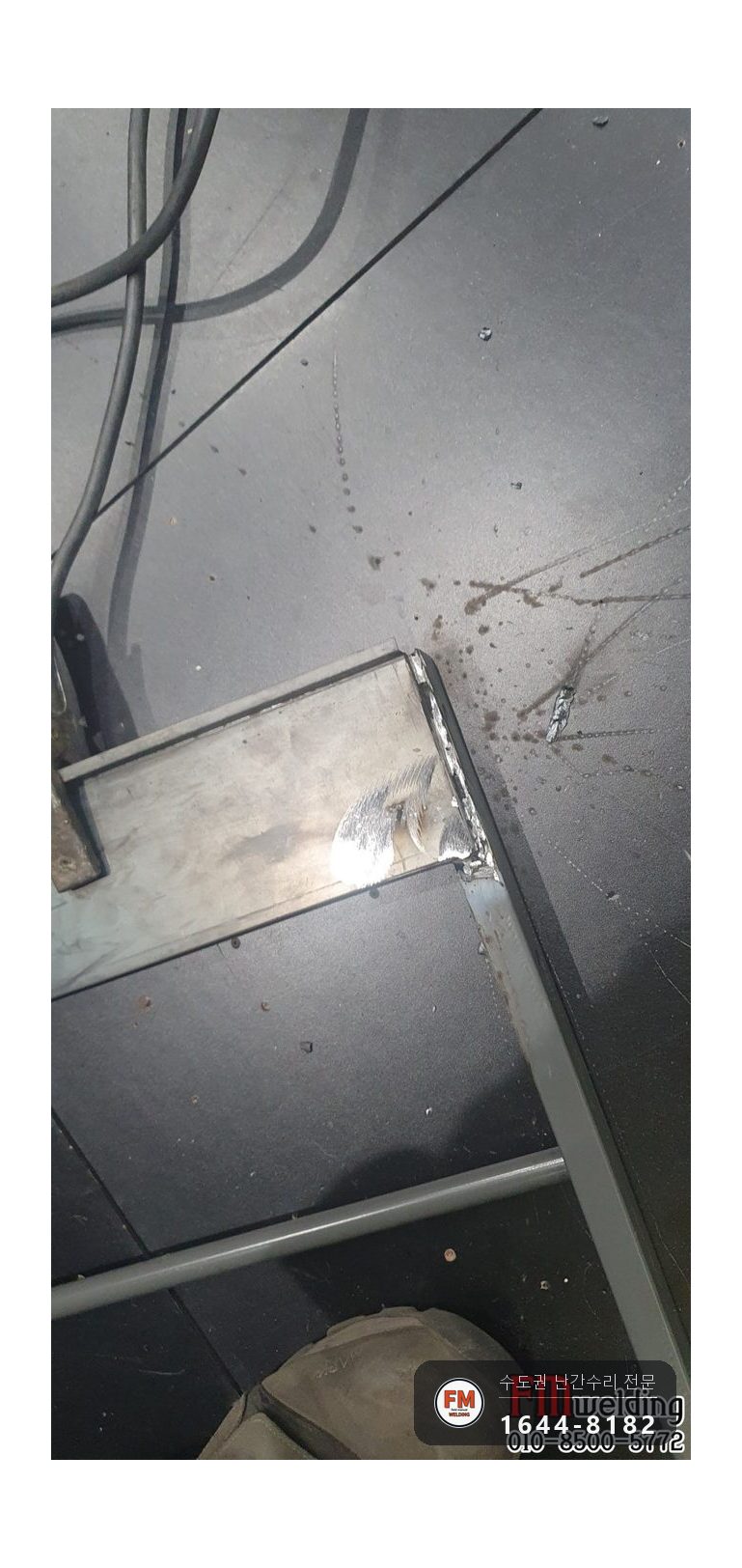

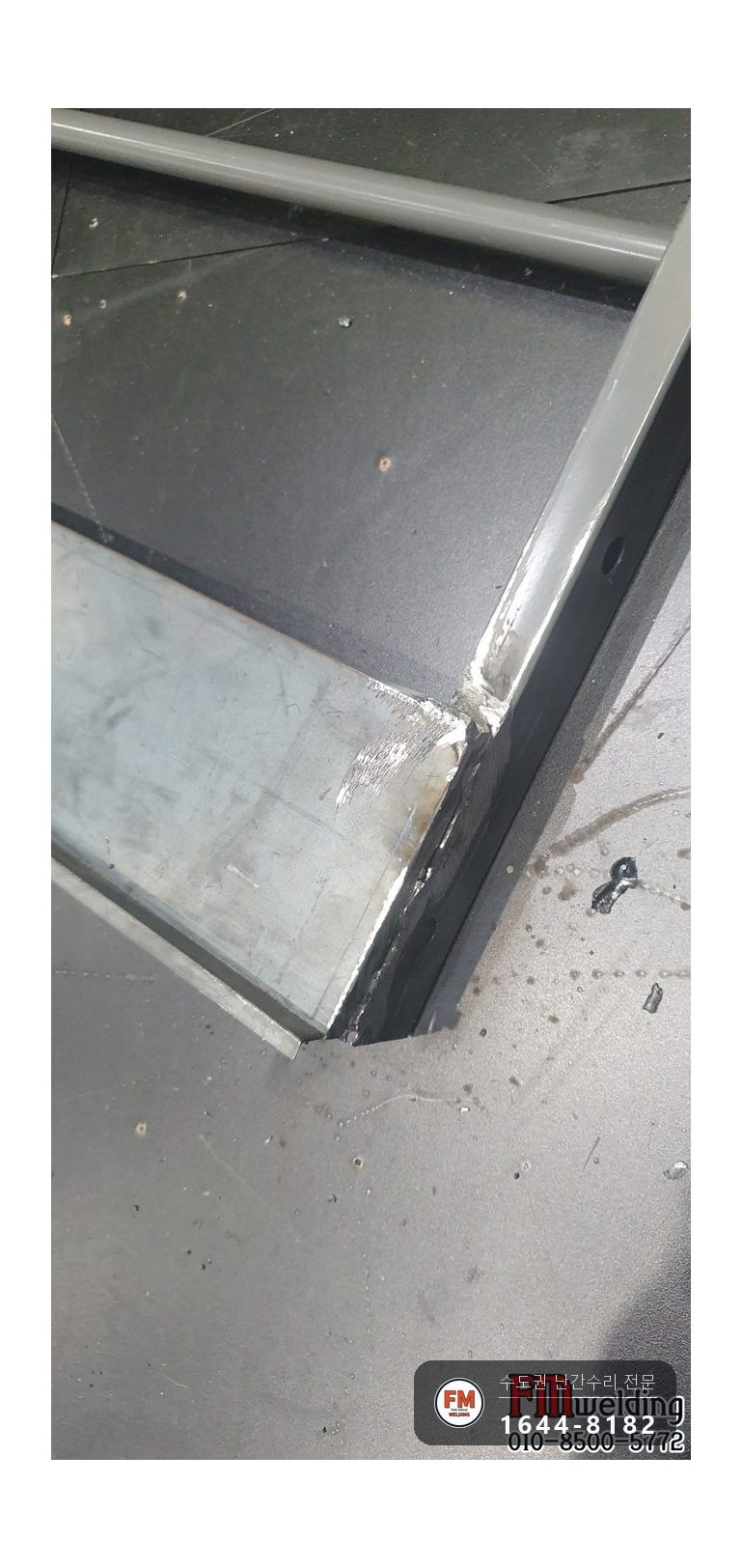

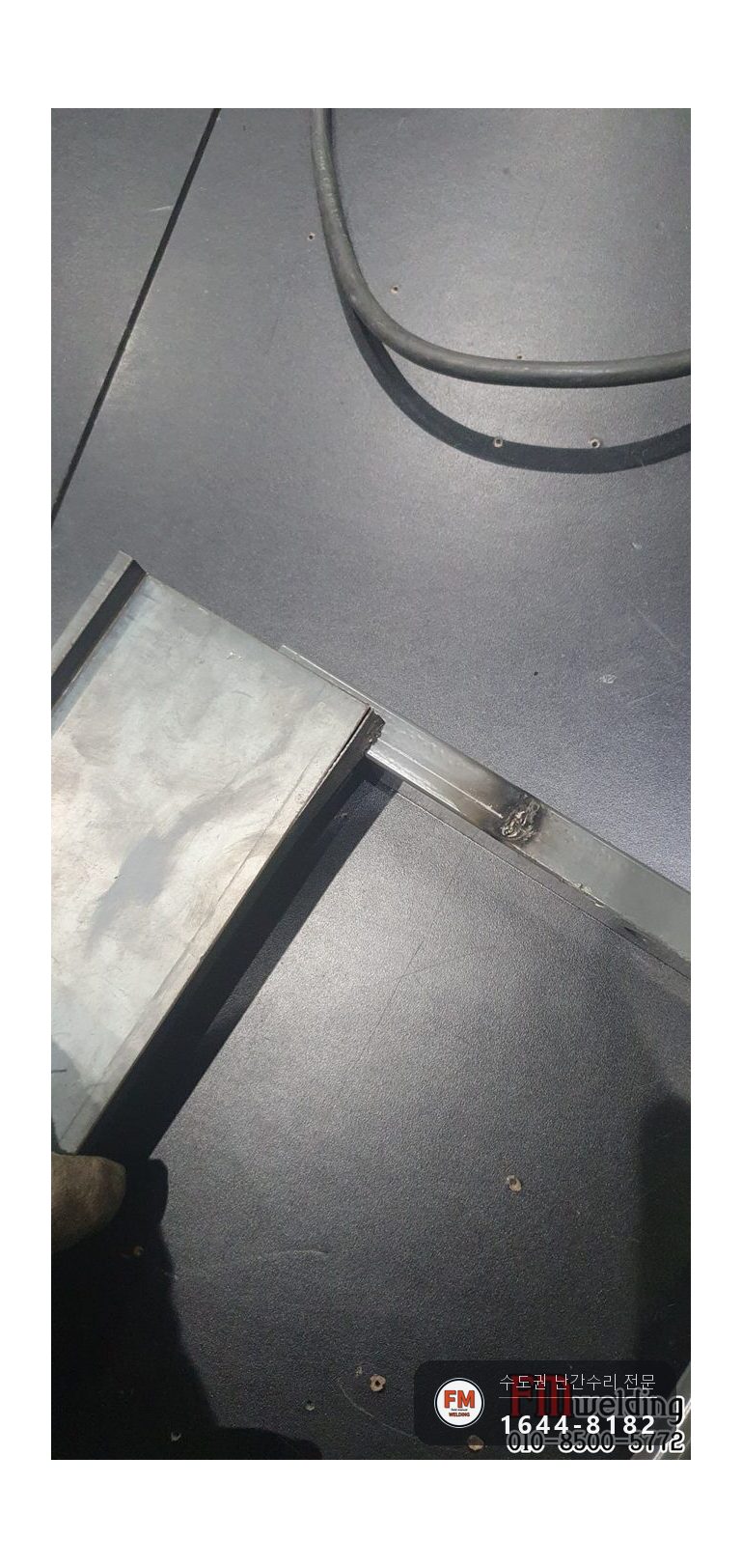

2. 위쪽에 더해 옆면까지 용접해서, 떼어 내고 다시 조립할 때 걸리는 힘을 버티게 했습니다.

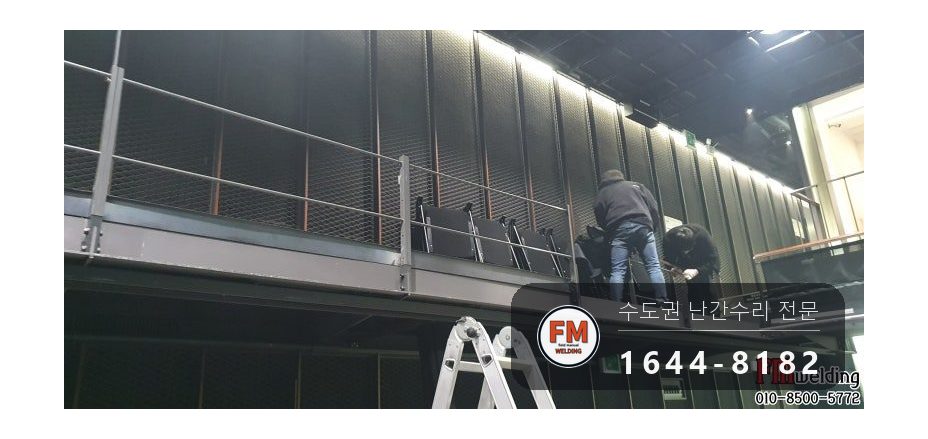

3. 현장 담당자분들이 난간대를 떼어 아래로 내려 주시면, 수리를 마친 뒤 다시 올려 끼우는 순서로 일했습니다.
4. 총 24개를 똑같은 방법으로 붙였습니다.

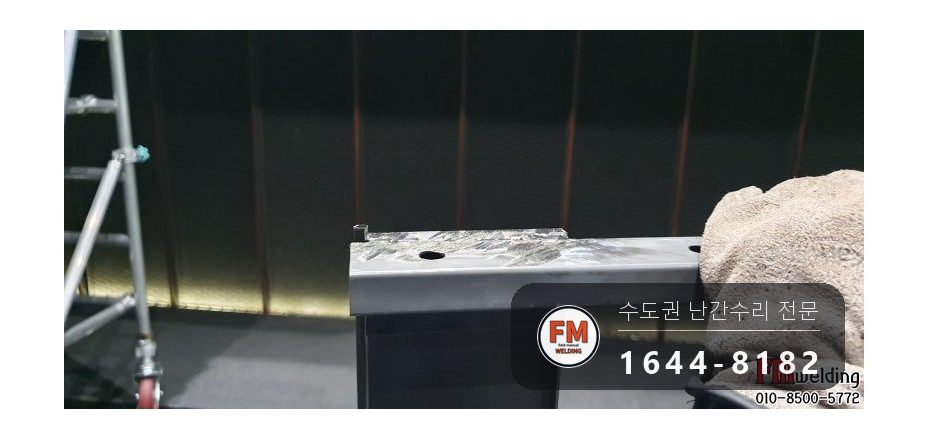

5. 옆면 용접 자리가 튀어나와 있으면 조립할 때 걸리기 때문에 용접 후 갈아 냈는데요. 조립에 문제가 없을 정도로만 1대 1 비율로 면을 맞춰 갈아, 붙잡는 힘도 남겨 두었습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

난간대는 철이고, 용가재는 6013 계열입니다.

용접한 곳을 갈아 내면 그만큼 고정력이 줄어듭니다. 다만 조립식이라 면을 맞춰야 해서 꼭 필요한 만큼만 갈았습니다.

만들 때 해 두는 용접과 용접만 전문으로 하는 곳의 용접은 붙잡는 힘이 다릅니다. 떼었다 붙였다 하는 구조라면 처음부터 넉넉하게 붙여 둬야 합니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

24개 모두 같은 기준으로 손보고, 조립했을 때 면이 딱 맞는지 살폈습니다.

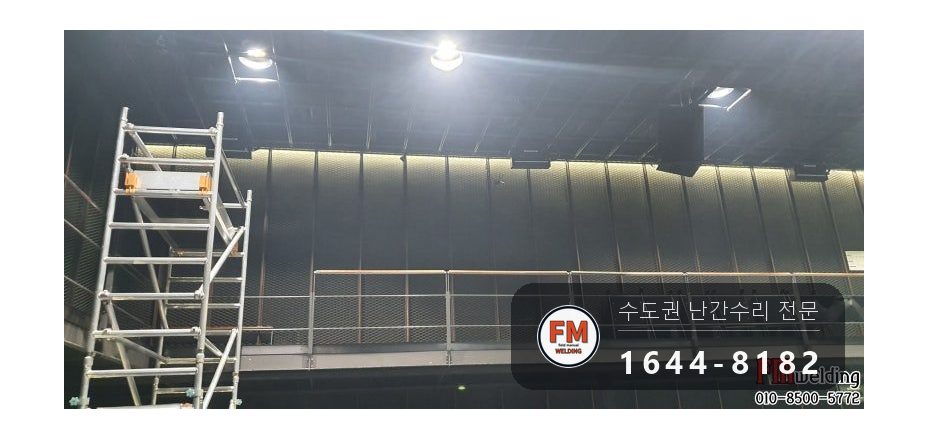

공연이 쉬는 기간에 전체를 고쳐, 앞으로 쓰시는 데 불편이 없도록 마무리했습니다.

떼었다 붙였다 하는 난간대는 들어 올리는 힘이 걸리는 방향이 고정식과 다릅니다. 위와 옆을 같이 붙여야 그 힘을 나눠 받습니다.
