초등학교 황동 핸드레일 파손 수리 · 상부 접합부 넓혀 알곤용접

이 작업에서 늘 지키는 것

소요 시간 — 1~3시간, 범위가 넓으면 반나절

앵커 지지력 — 스테인리스 M10 기준 1개당 300~350kg

계단 난간·손잡이, 어떤 상태였나요?

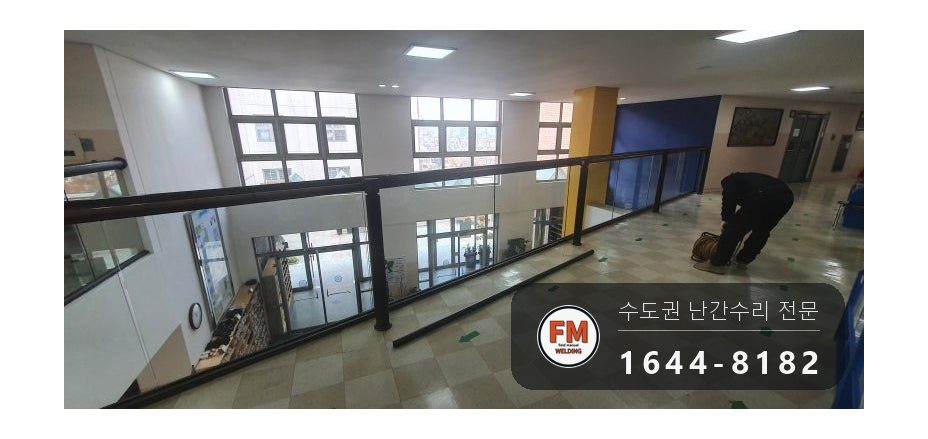

현장에 도착해 확인한 내용입니다.

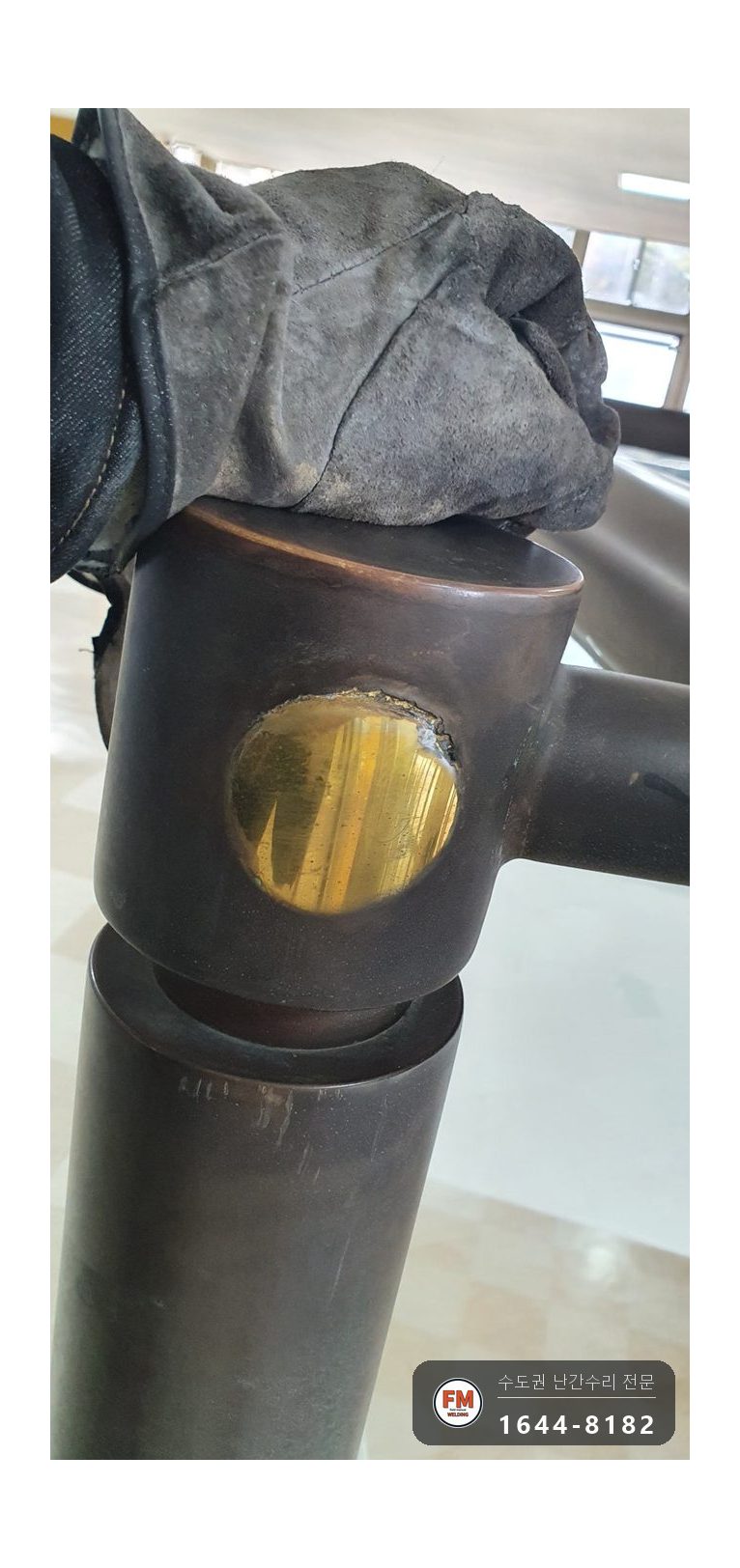

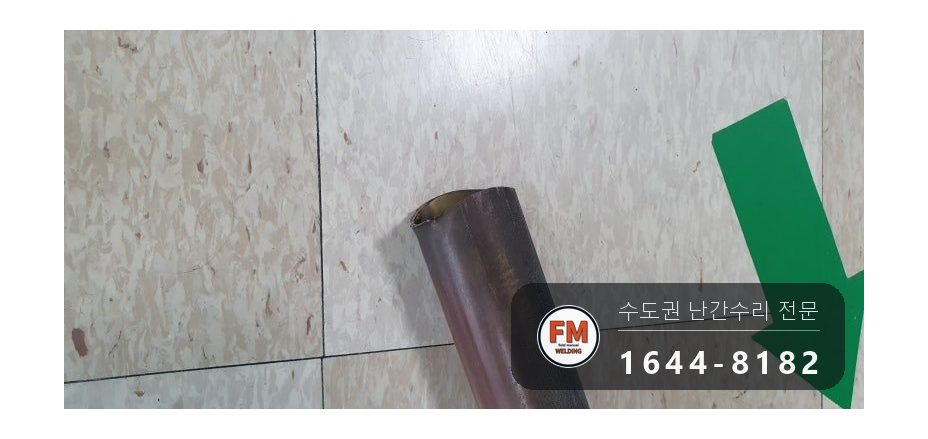

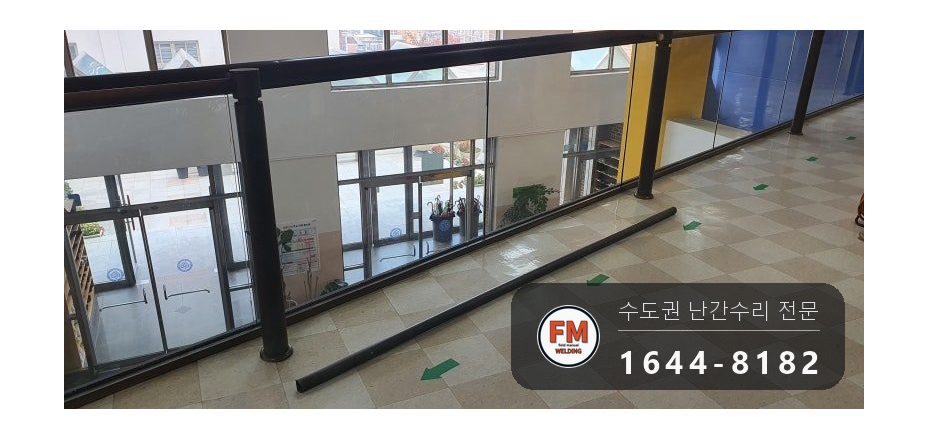

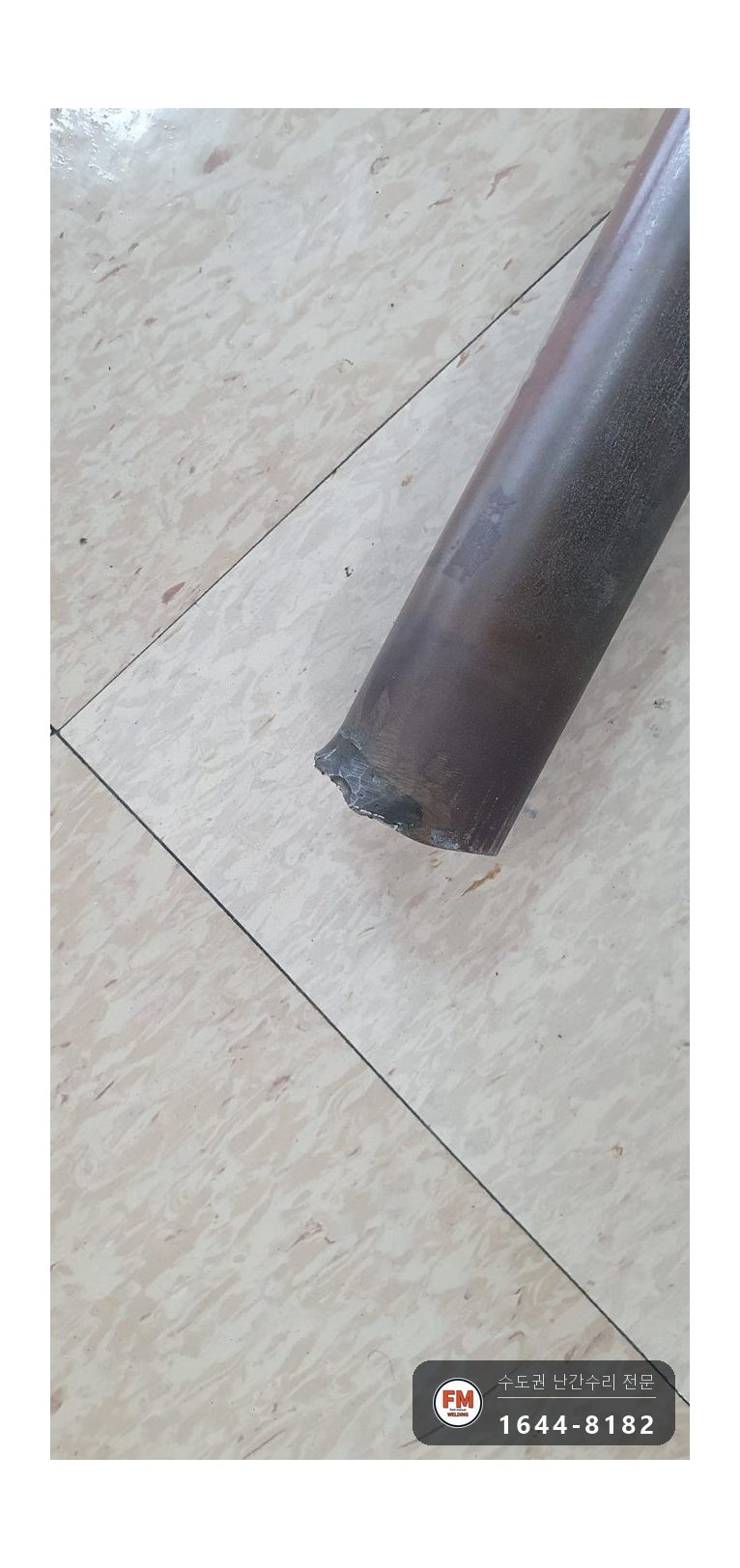

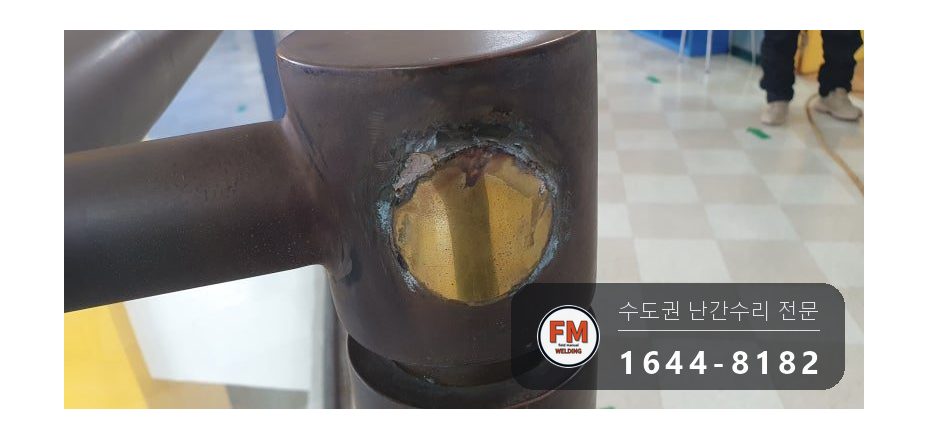

초등학교 핸드레일 상부 용접 부위가 깨끗하게 떨어져 나간 상태였습니다. 아이들이 잡고 매달리고 흔드는 사이 접합부가 견디지 못했습니다.

떨어진 자리 외에 실 크랙이 번지고 있는 구간도 있었습니다. 머리카락처럼 가늘어 눈여겨보지 않으면 지나치는 균열입니다.

난간 재질은 황동이었습니다. 신주라고도 부릅니다. 시설관리팀에서 평소 웬만한 보수는 직접 하시는데, 황동이라 따로 의뢰를 주셨습니다.

계단 난간·손잡이, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

아이들이 매달리는 힘은 한 지점에 반복해서 걸립니다. 난간이 설계상 받는 하중과 방향이 달라 접합부부터 떨어집니다.

황동에는 아연이 들어 있어 용접할 때 불꽃이 튀고 용착이 잘 붙지 않습니다. 처음 시공에서 접합 면적이 좁게 잡히면 오래 가지 못합니다.

실 크랙은 떨어지기 전 단계입니다. 그대로 두면 아이들이 매달릴 때마다 벌어져 결국 같은 식으로 빠집니다.

계단 난간·손잡이, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 학교가 쉬는 휴교일에 방문했습니다. 아이들이 곁에 와서 용접 불빛을 쳐다보면 눈을 다칠 수 있어 수업이 없는 날로 잡습니다.

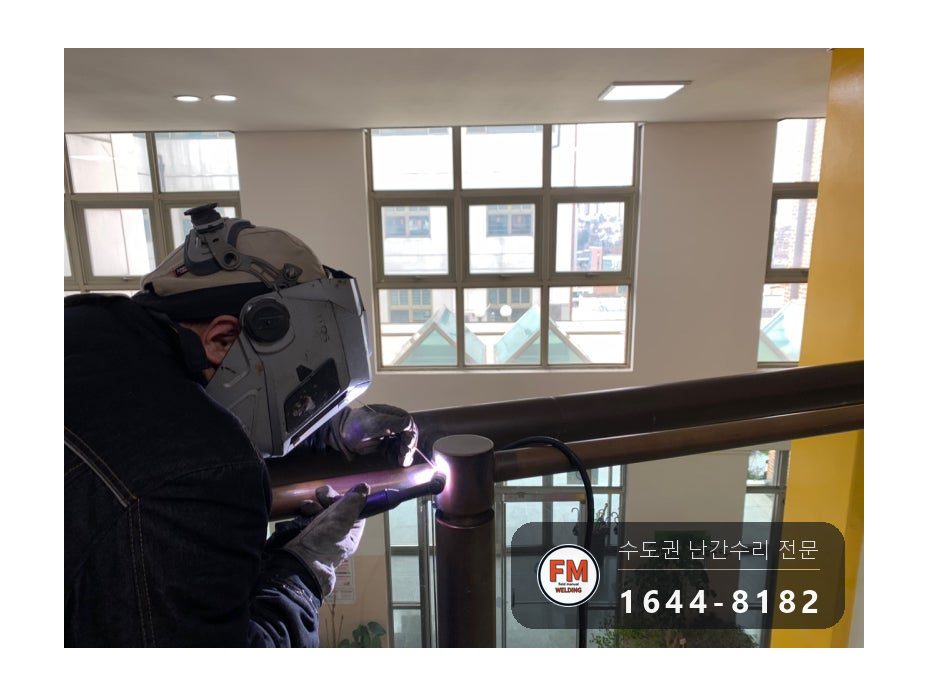

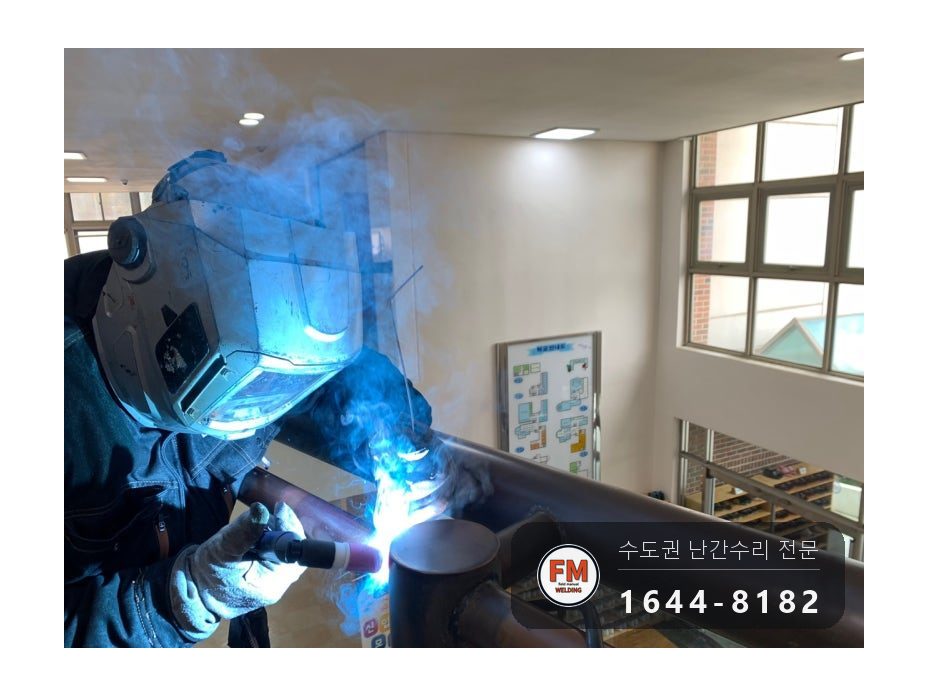

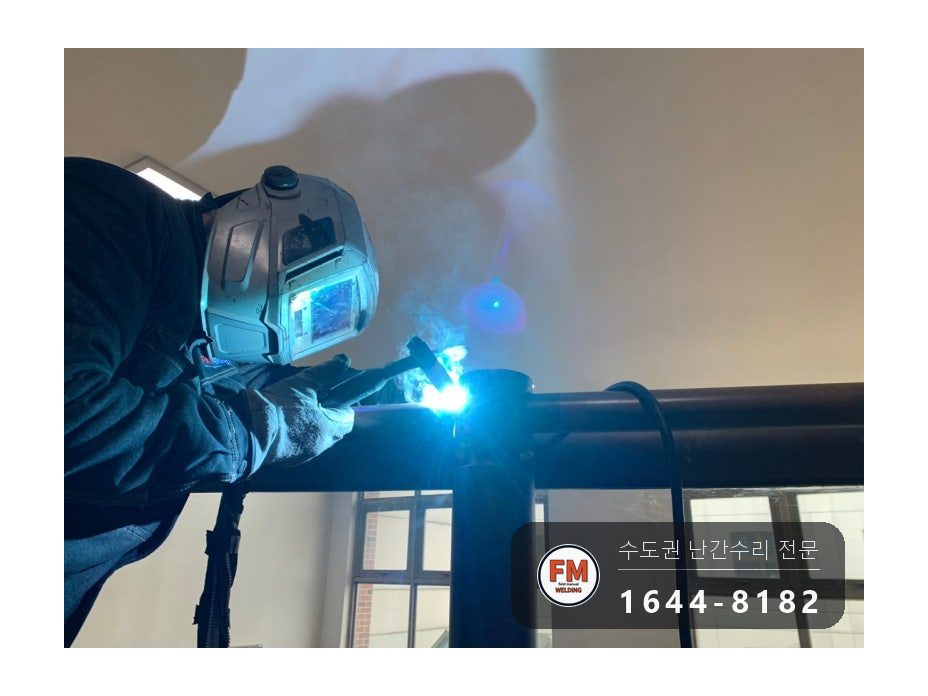

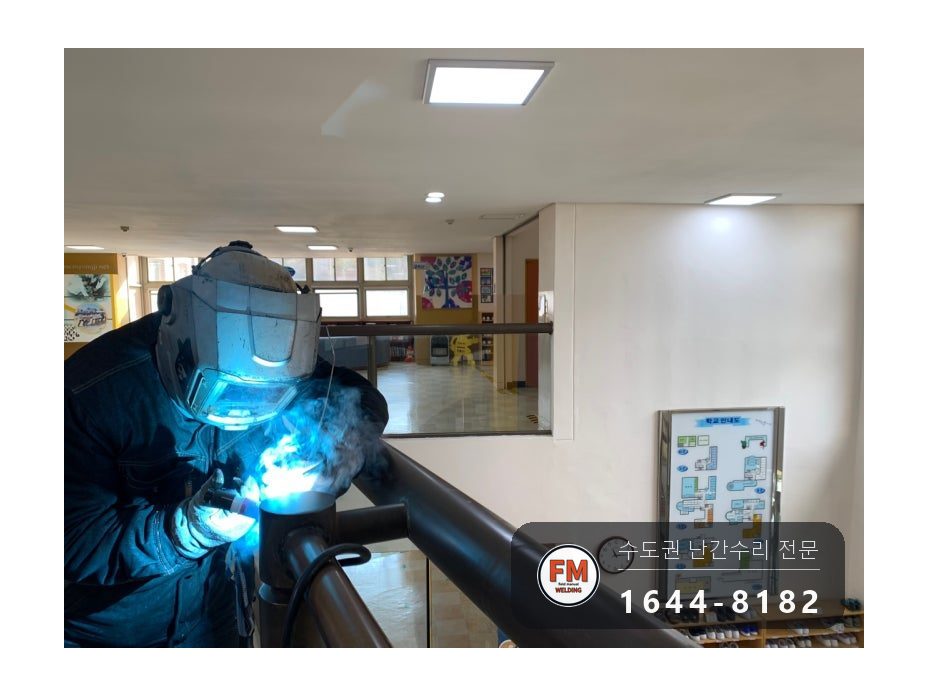

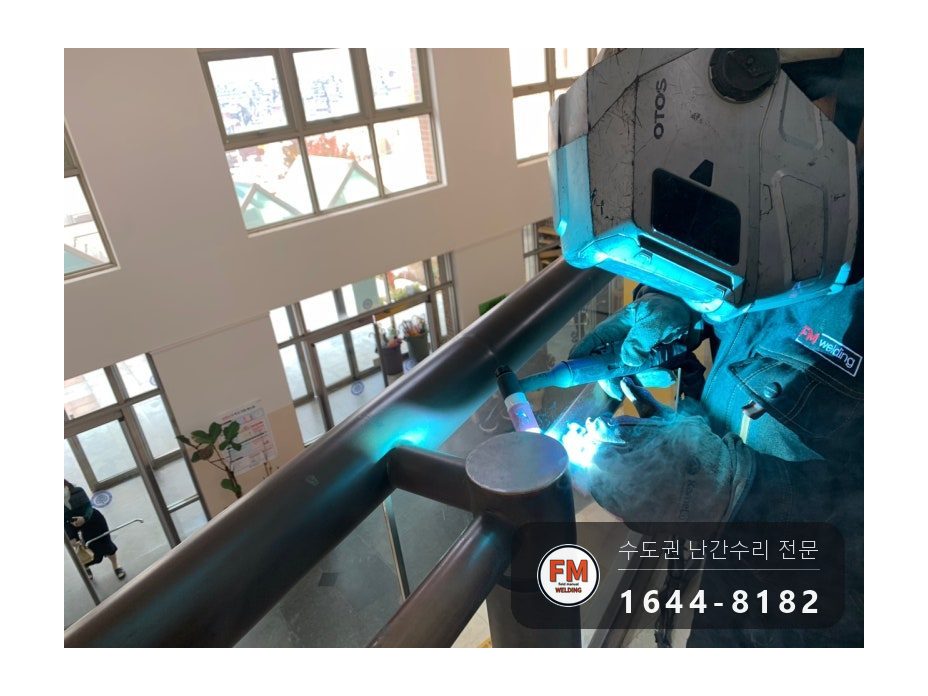

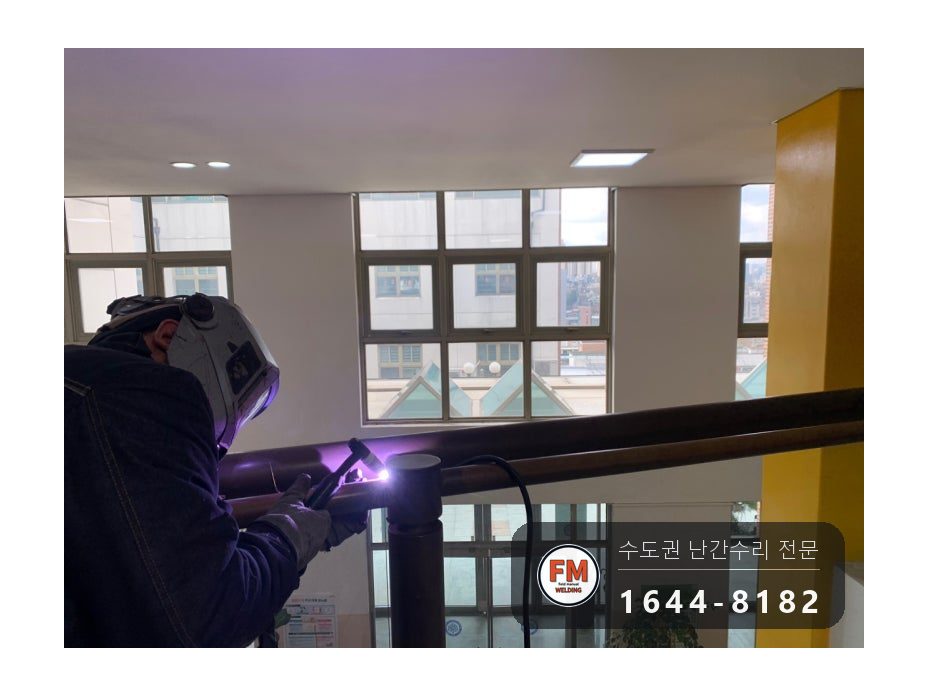

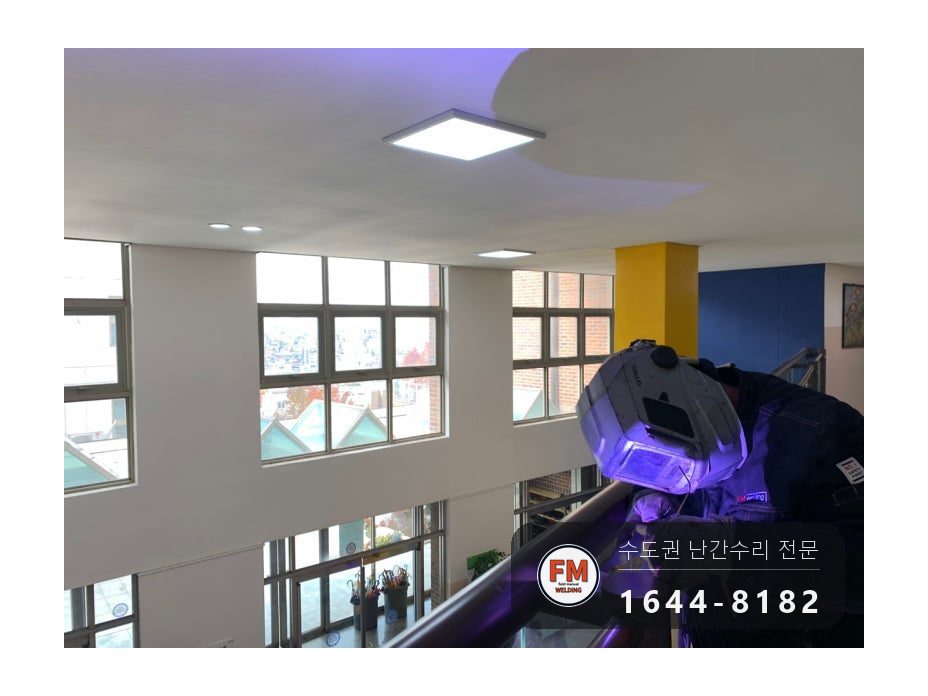

2. 떨어진 상부 접합부를 알곤으로 다시 붙였습니다. 학교 안이라 불꽃으로 인한 화재 위험이 없어야 해서 알곤을 썼습니다.

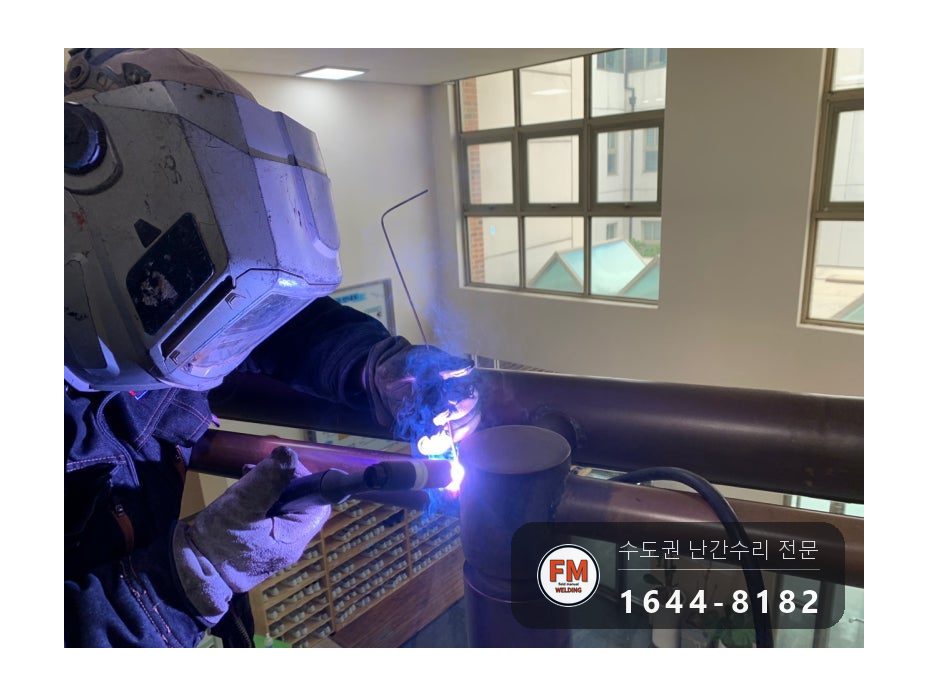

3. 가스 쉴딩을 넓히려고 렌즈바디를 끼우고 진행했습니다. 아연이 타서 튀는 자재라 보호가스가 고르게 덮여야 비드가 제대로 올라옵니다.

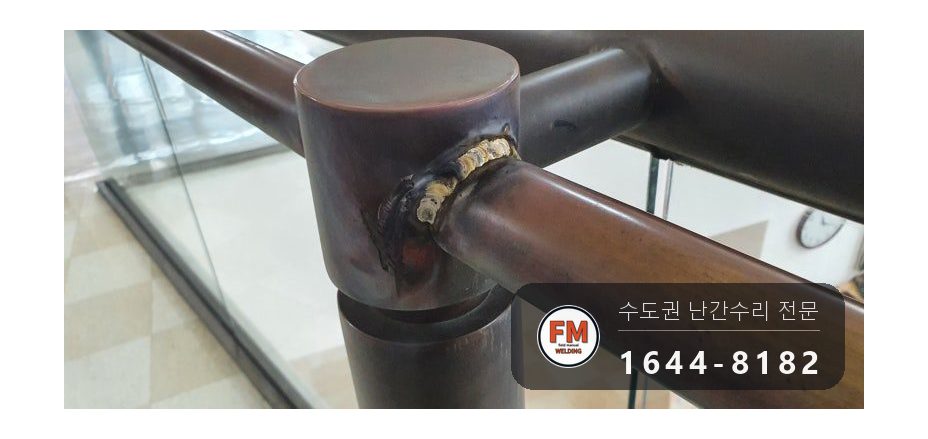

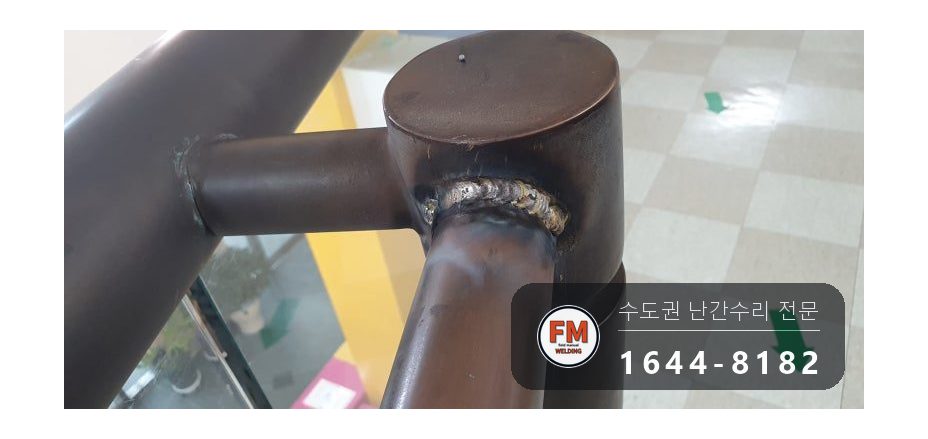

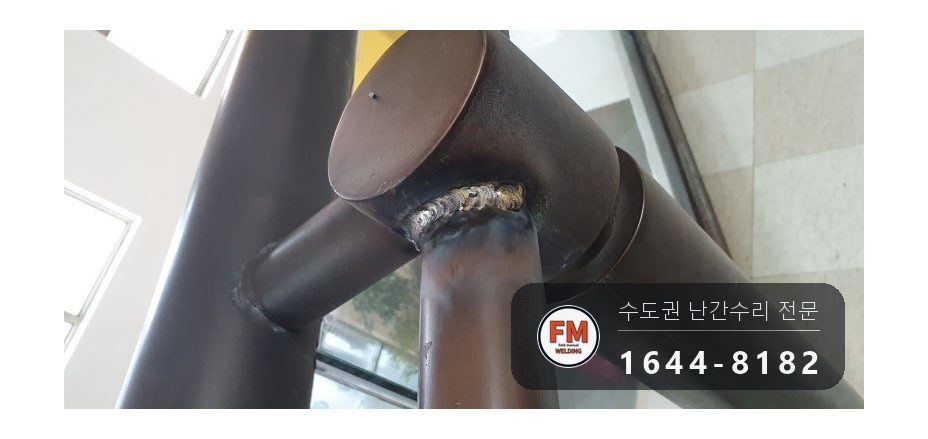

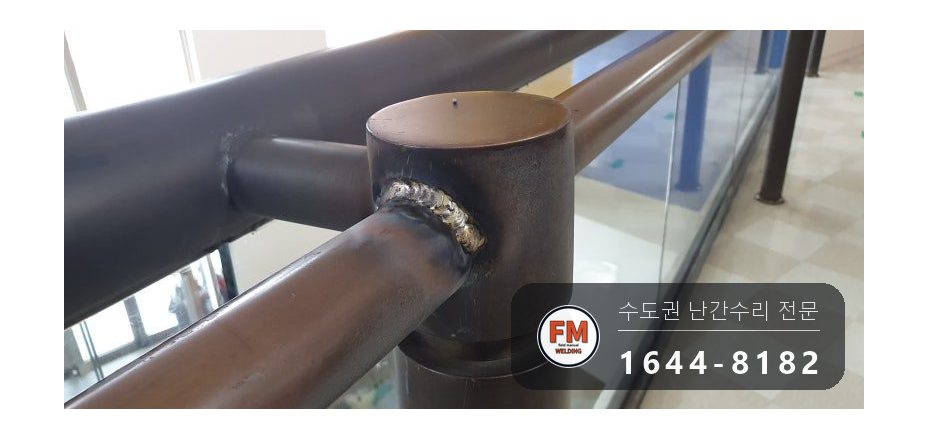

4. 기존에 용접돼 있던 것보다 접합 면적을 넓게 잡아 붙였습니다.
5. 실 크랙이 진행된 부위도 빠뜨리지 않고 함께 보수했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

황동을 붙일 때는 용접봉과 용가재 선택이 결과를 가릅니다. 재질에 맞지 않는 용가재를 쓰면 비드가 얹히기만 하고 물리지 않습니다.

렌즈바디는 보호가스를 넓게 퍼뜨리는 부속입니다. 황동처럼 용접성이 떨어지는 자재에서 특히 차이가 납니다.

황동 핸드레일은 교체할 필요 없이 용접으로 되돌릴 수 있습니다. 부품을 구하기 어려운 자재라 살려 씁니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

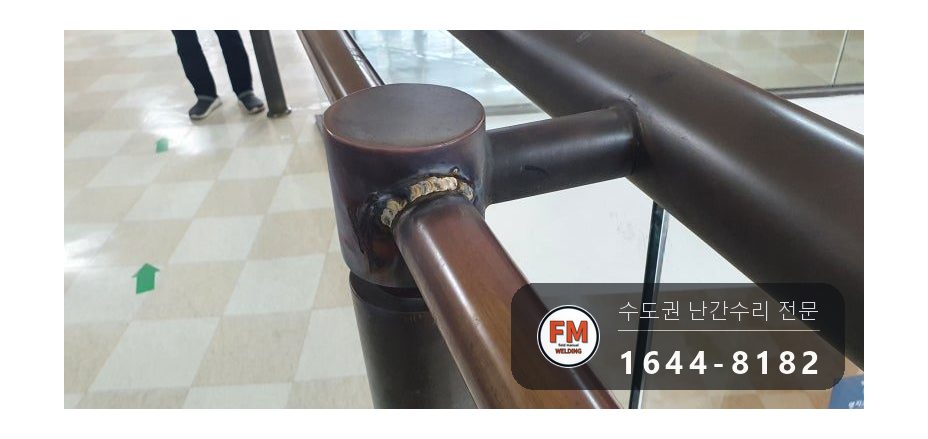

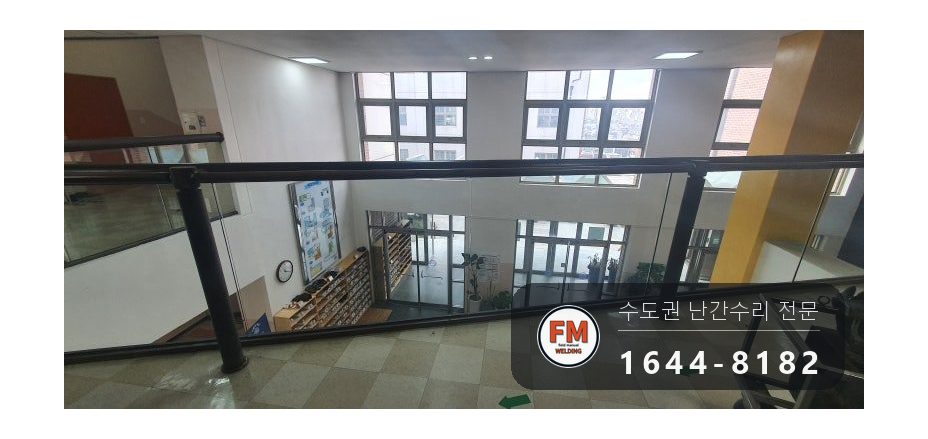

용접을 마치고 난간을 잡아 흔들어 고정 상태를 확인했습니다. 아이들이 매달려도 견디도록 처음보다 넓게 붙여 놓은 상태입니다.

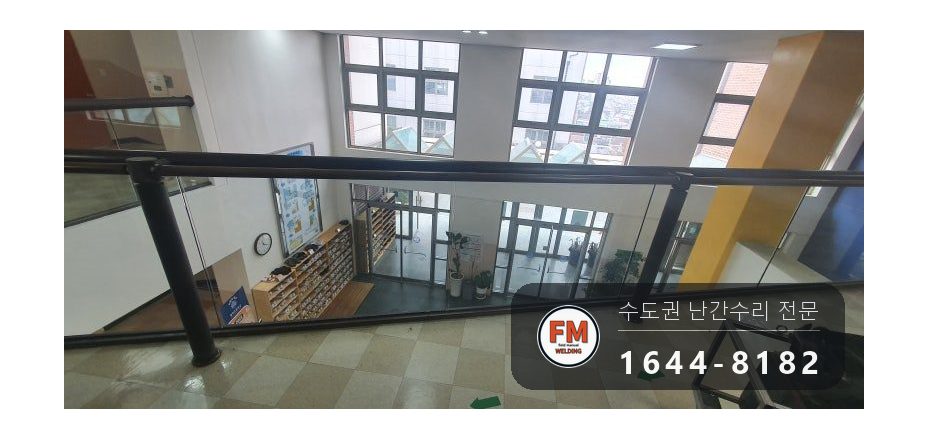

학교 난간은 한 곳이 떨어지면 옆 기둥이 같은 하중을 받습니다. 시설관리팀에서 재질을 알기 어려우실 때는 사진을 보내 주시면 구분해 드립니다.
