아파트 단지 램프 스텐 핸드레일 수리 · 충돌 구간 교체 알곤용접

이 작업에서 늘 지키는 것

소요 시간 — 1~3시간, 범위가 넓으면 반나절

앵커 지지력 — 스테인리스 M10 기준 1개당 300~350kg

계단 난간·손잡이, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

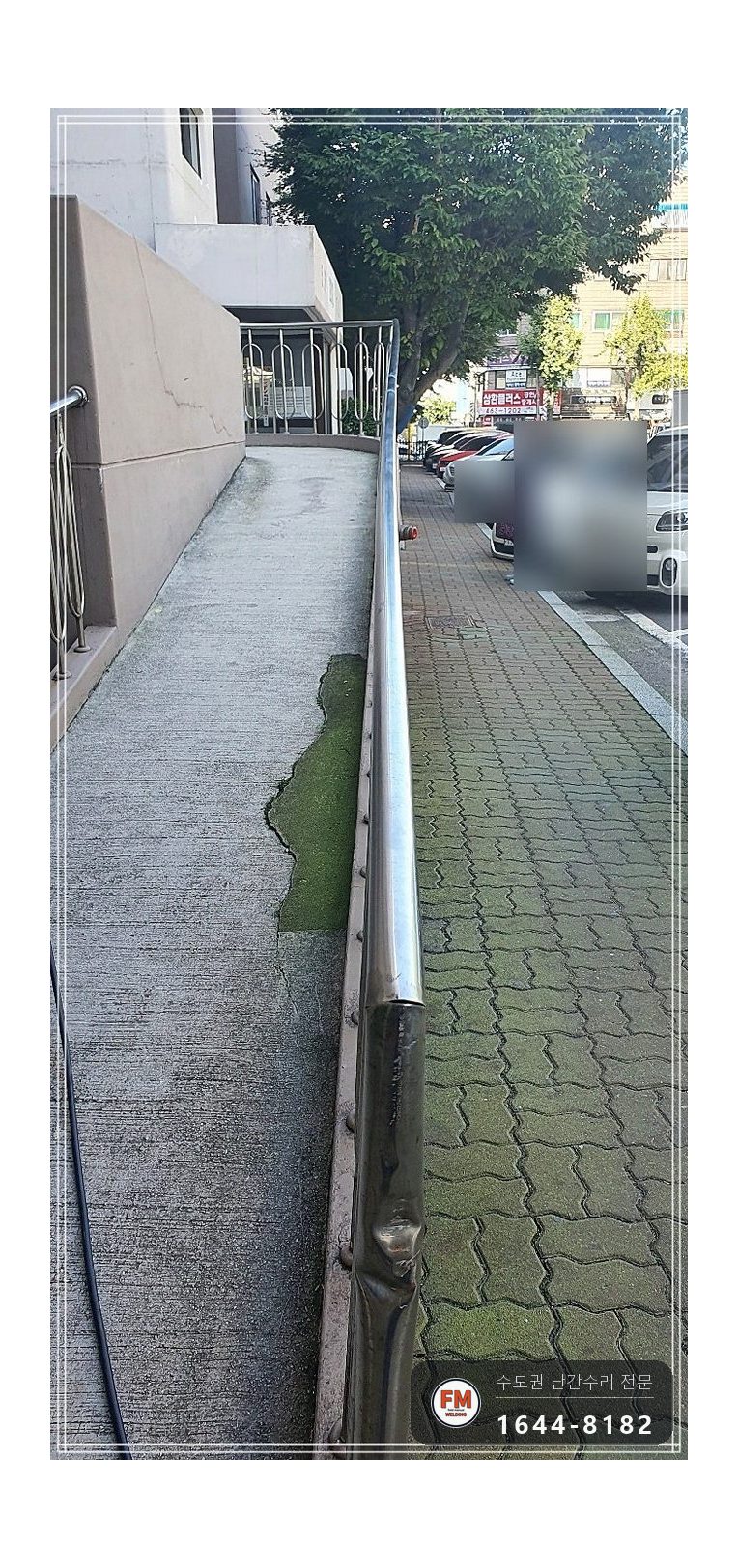

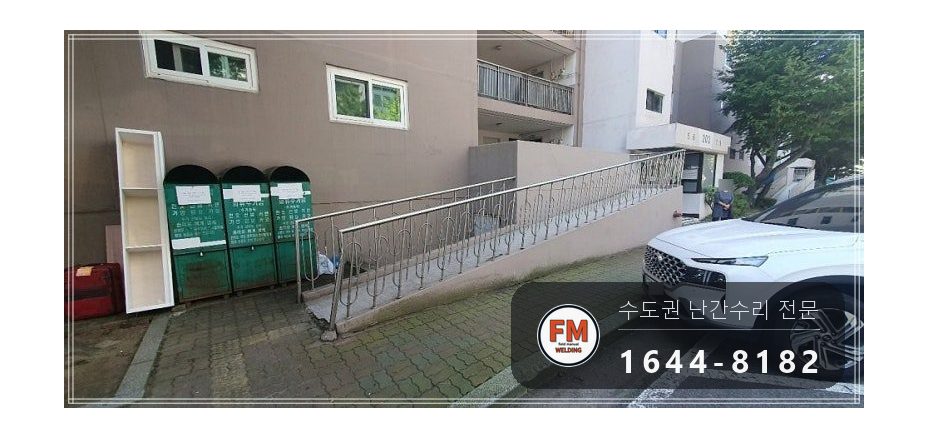

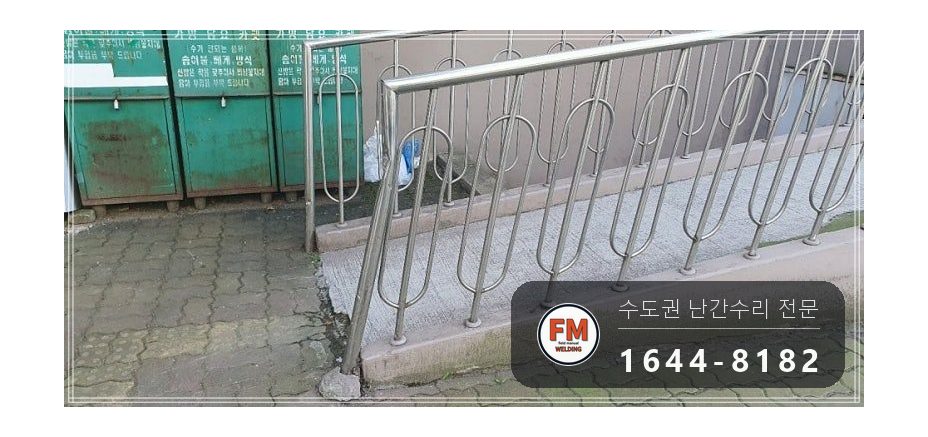

아파트 단지 입구에 있는 장애인 램프의 스텐 핸드레일이 차에 받혀 망가졌습니다. 후진하던 차가 핸드레일을 못 보고 부딪혀 우그러진 모습이었습니다.

세게 부딪힌 탓에 다친 곳을 중심으로 한쪽이 쏠렸고, 바닥에 박힌 앵커와 난간 동자도 뒤로 조금씩 밀려 있었습니다.

뒤로만 밀린 거라면 공구로 끌어당겨 줄을 맞출 수 있었는데요. 오른쪽으로도 기울어 있어 공구만으로는 되돌릴 수 없었습니다.

계단 난간·손잡이, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

스텐 핸드레일은 벽이 얇은 파이프로 만들어집니다. 우그러진 곳을 억지로 펴면 충격받은 자리가 끊어져 버립니다.

무리하게 펴는 것보다 망가진 곳을 잘라 내고 그 부분만 새것으로 잇는 편이 확실합니다. 전부 갈아 끼우지 않고 살릴 수 있는 건 그대로 둡니다.

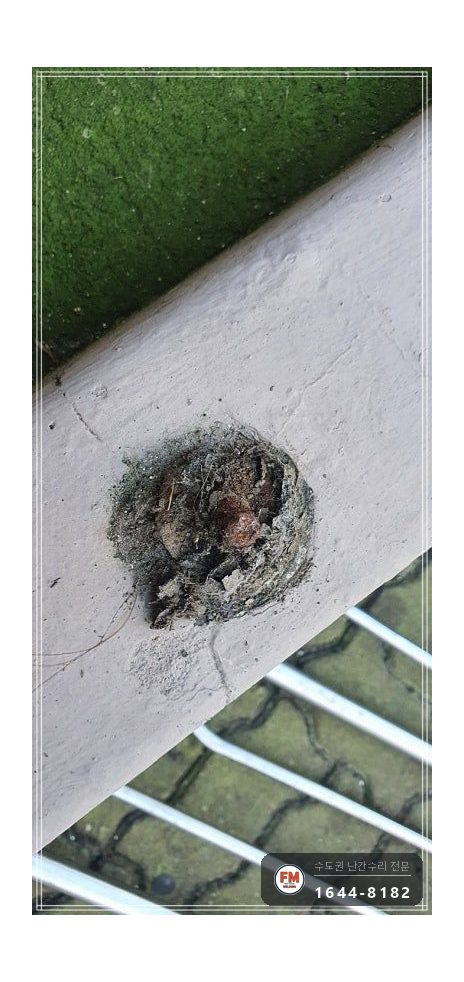

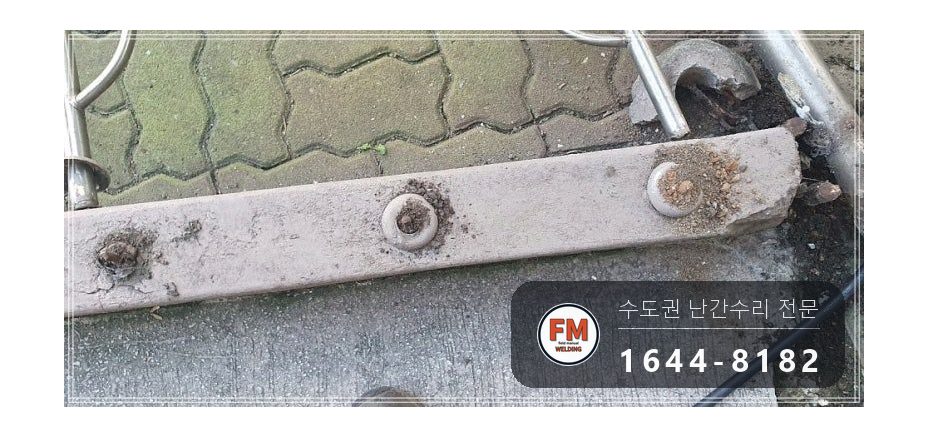

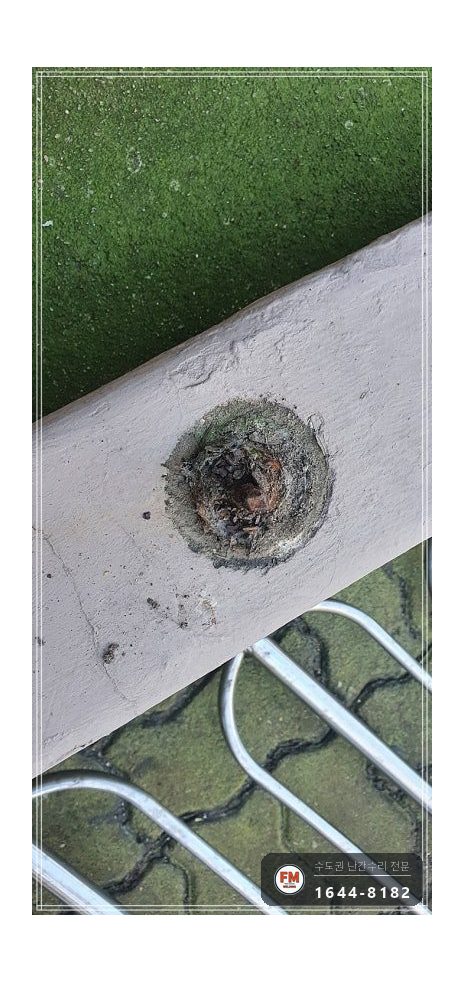

뜯어 보니 아래에 박힌 앵커가 난간과 같은 스텐이 아닌 철이었습니다. 바깥 핸드레일에 철 부속을 넣으면 빗물에 부식되고, 세월이 지나 용접 자리가 떨어지는 결함이 생깁니다.

계단 난간·손잡이, 어떻게 고쳤나요?

작업 순서와 방법입니다.

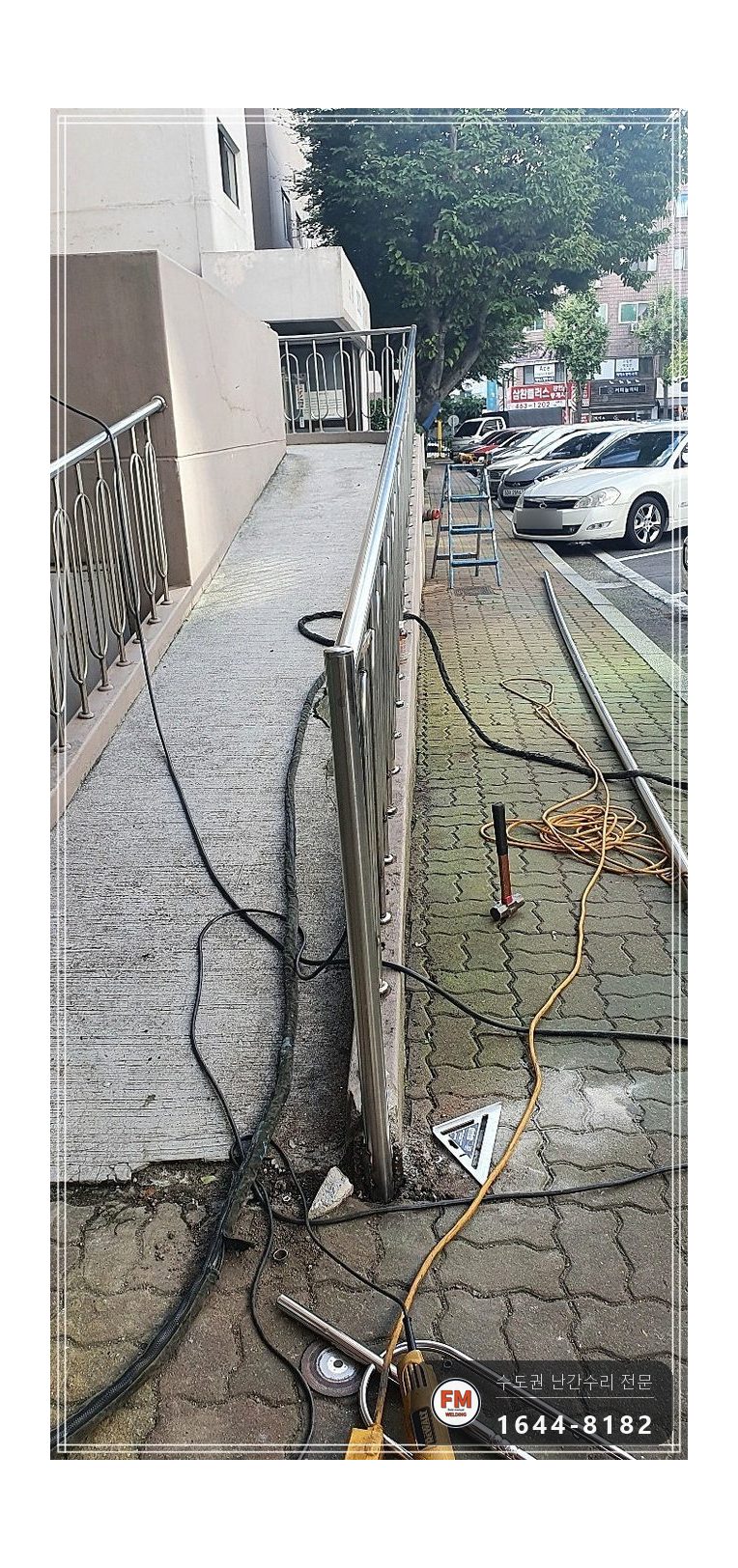

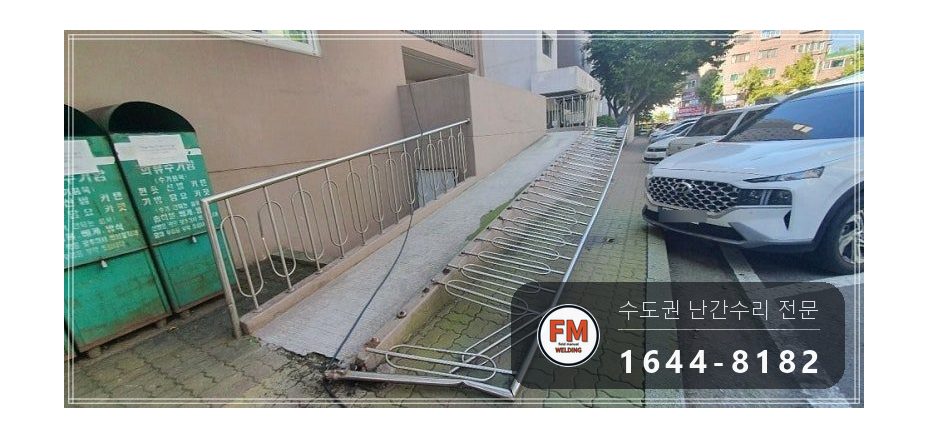

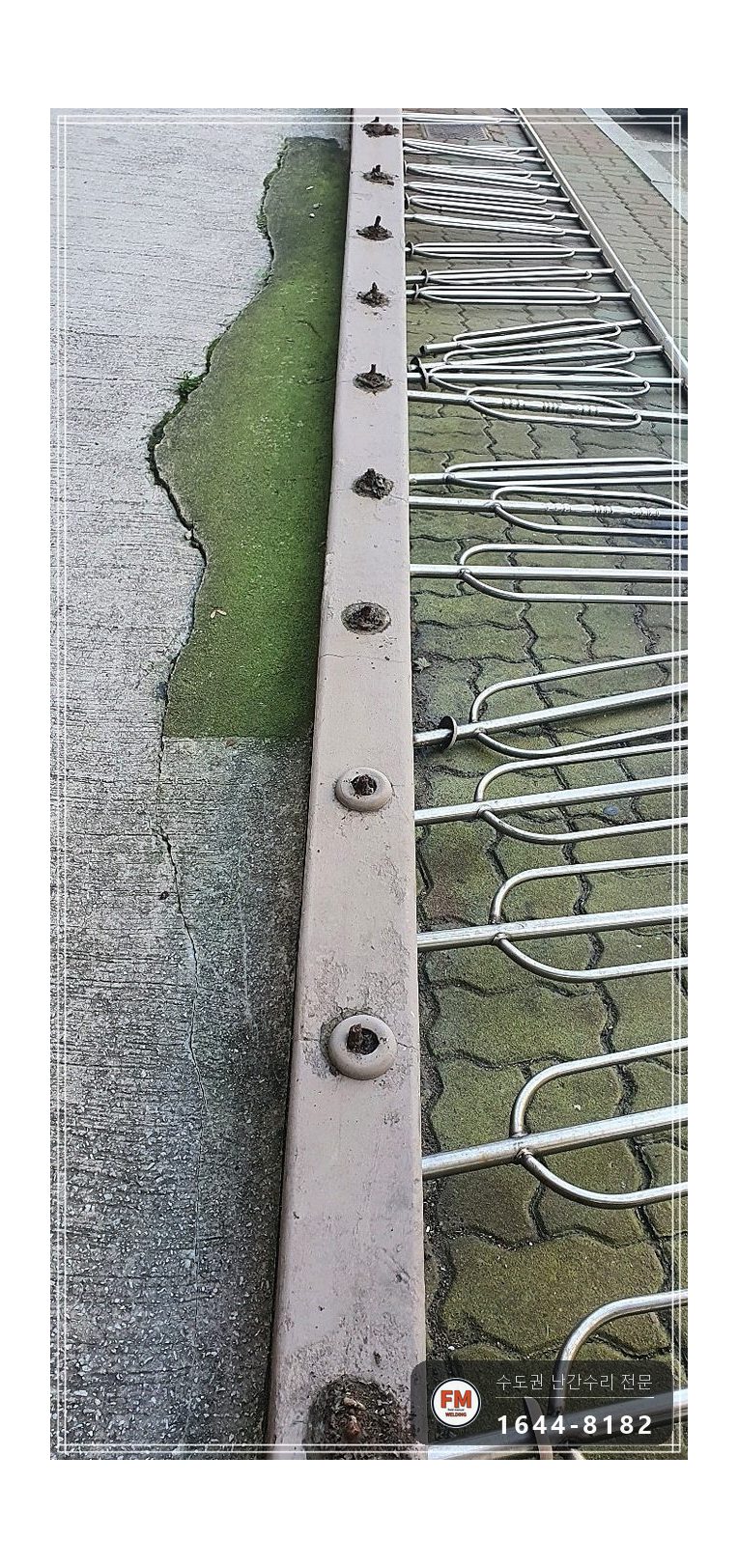

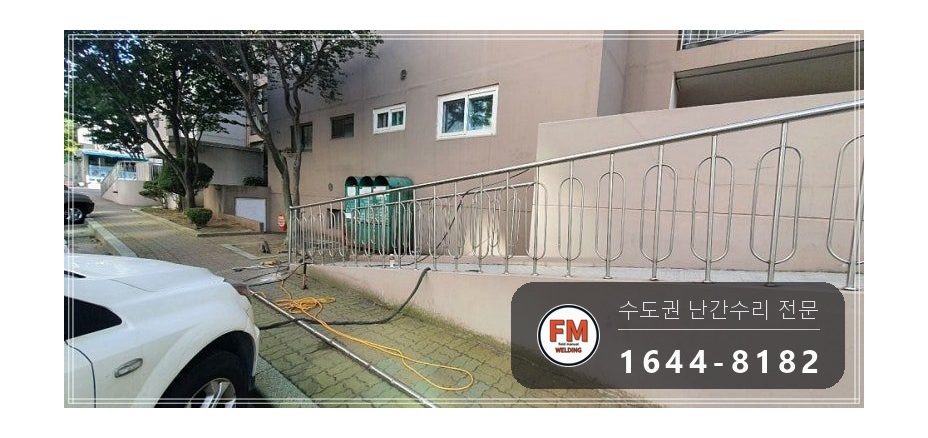

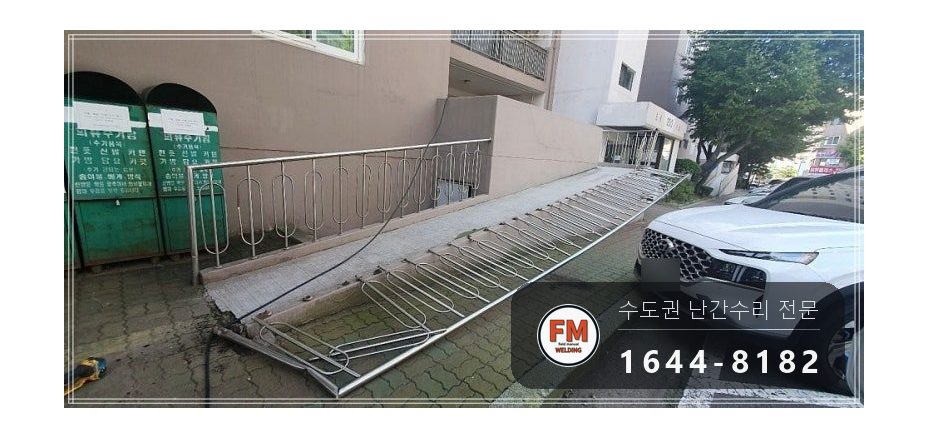

1. 망가진 핸드레일을 콘크리트에 박힌 앵커에서 떼어 내고, 다시 쓸 만한 난간 동자는 한쪽에 모아 두었습니다.
2. 철로 된 와셔는 하나도 빠짐없이 스텐 제품으로 갈았습니다.

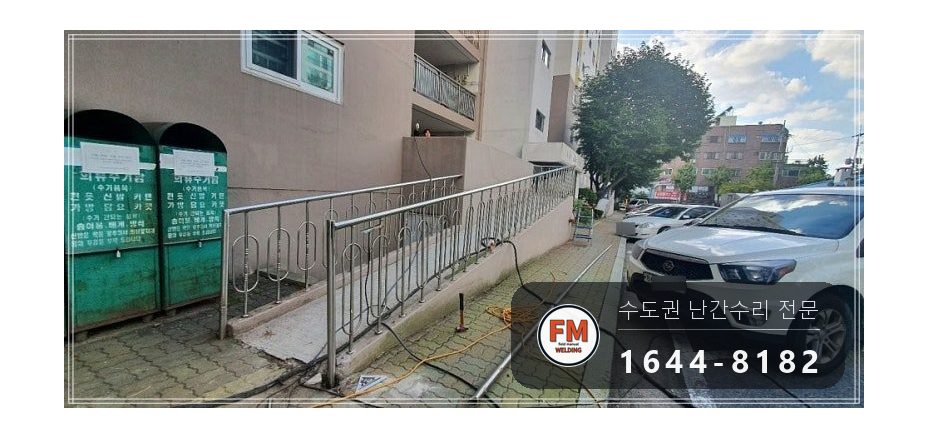

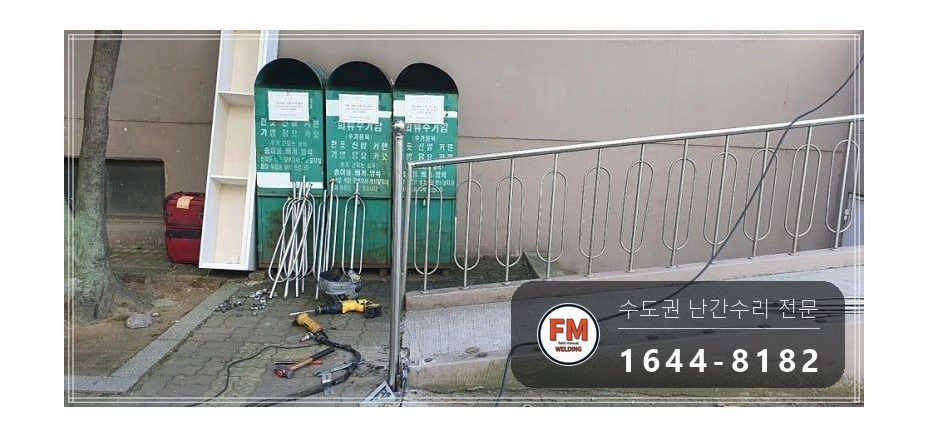

3. 기준이 될 기둥을 세워 레벨을 잡았는데, 이때 맞은편도 조금 휜 것이 보여 레벨을 한 번 더 잡았습니다.

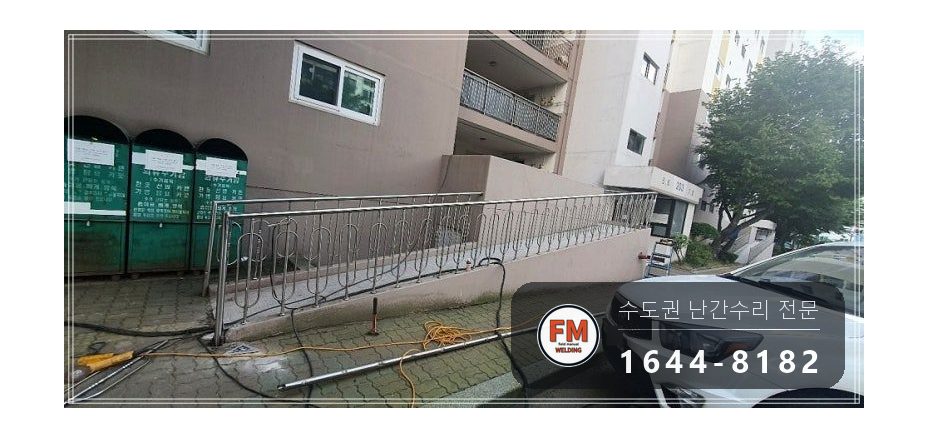

4. 바로 본접을 하면 틀어진 곳을 고치기가 어려워집니다. 가접으로 잡아 가며 겉모양 균형을 살피고 이어 붙이는 작업을 계속했습니다.
5. 마지막 설치는 알곤용접으로 끝냈습니다. 넣는 열의 양을 조절하며 붙여 열로 뒤틀리지 않게 했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

와셔는 모두 스테인리스로 교체했습니다. 밖에 세워 둔 핸드레일에는 부식에 강한 부속을 써야 합니다.

교체한 자재는 잘라 낸 구간 길이에 맞춘 스텐 파이프입니다. 쓸 만한 동자는 다시 끼워 썼습니다.

알곤은 열의 양을 맞춰 가며 점 단위로 섬세하게 붙일 수 있어 시설물을 고칠 때 결함이 적은데요. 그만큼 용접하는 사람의 솜씨에 따라 결과가 달라지는 방법입니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

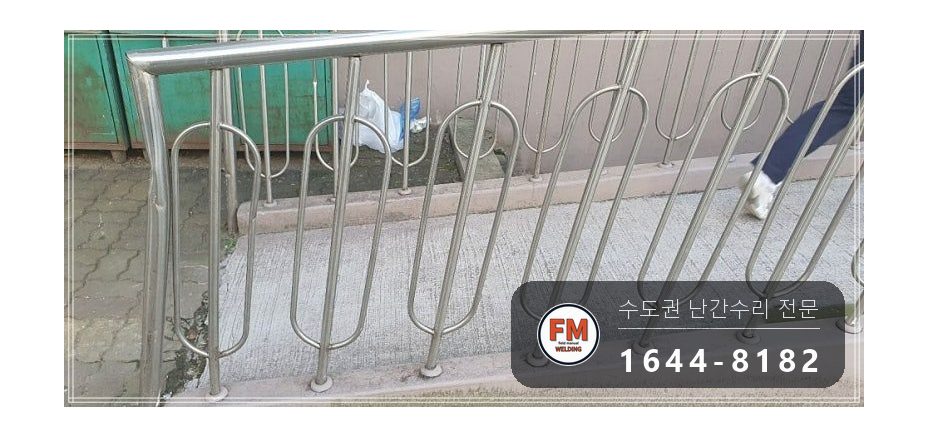

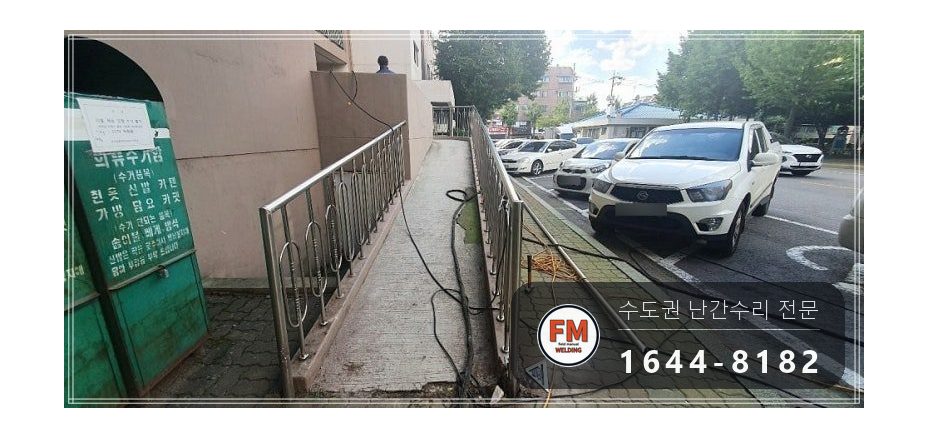

수리를 마친 뒤 힘을 세게 줘 흔들며 튼튼한지 확인했습니다.

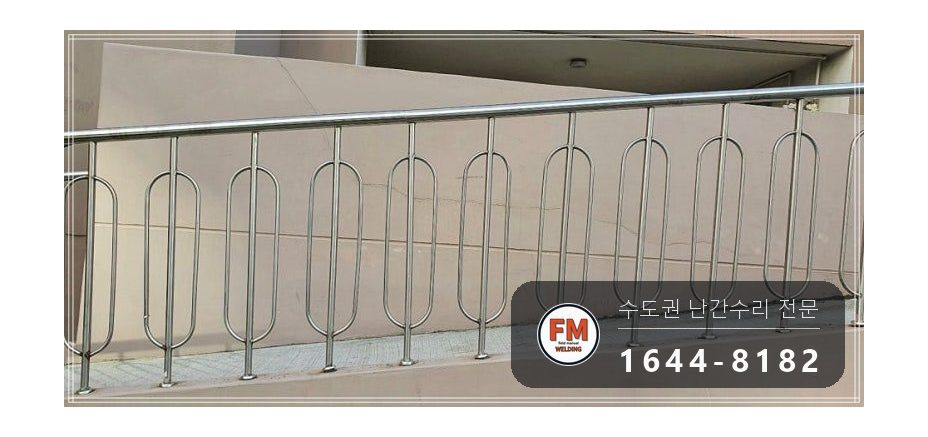

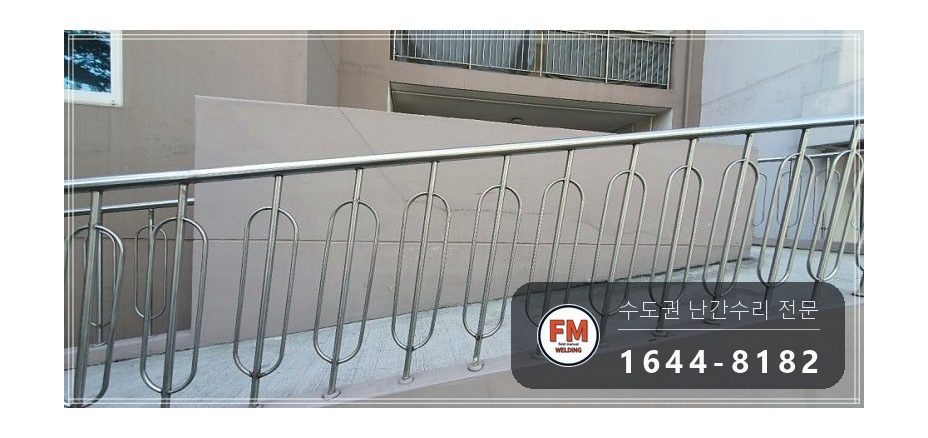

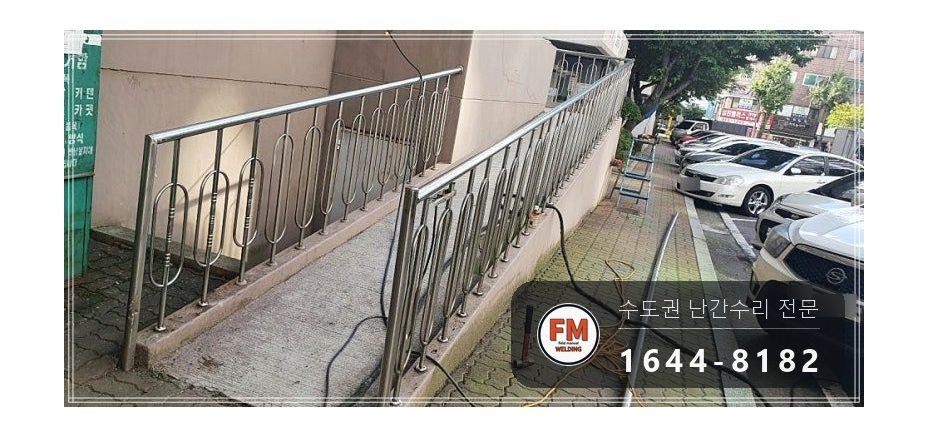

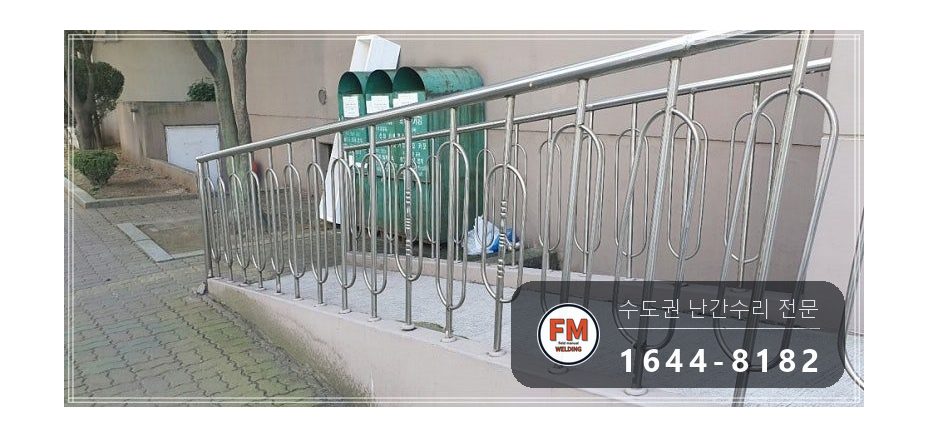

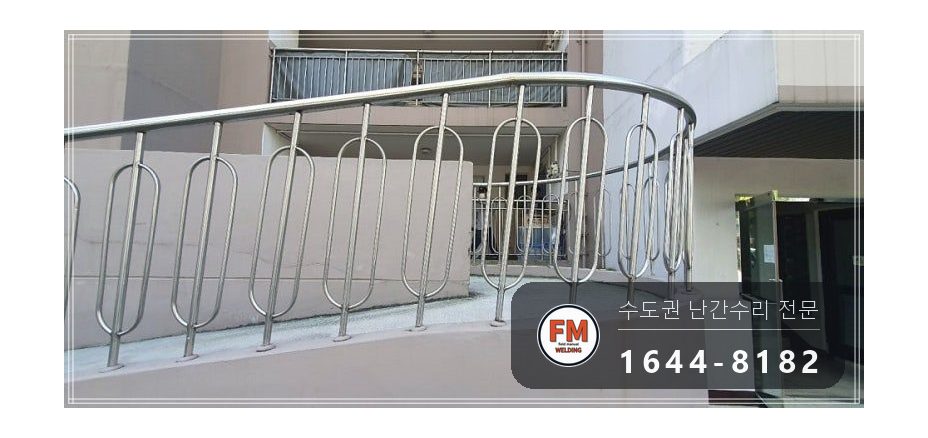

흔들림이 없는 데다 직각도 반듯하게 나온 것까지 보고 끝냈습니다. 직각은 에프엠웰딩 기준에 맞춰 새로 잡았습니다.
