상가 계단 손잡이 파손 보수 · 기둥 알곤용접

이 작업에서 늘 지키는 것

소요 시간 — 1~3시간, 범위가 넓으면 반나절

앵커 지지력 — 스테인리스 M10 기준 1개당 300~350kg

계단 난간·손잡이, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

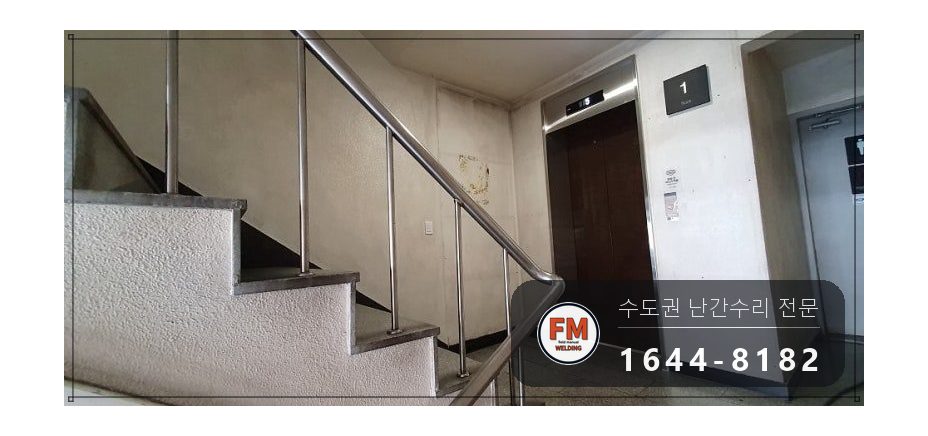

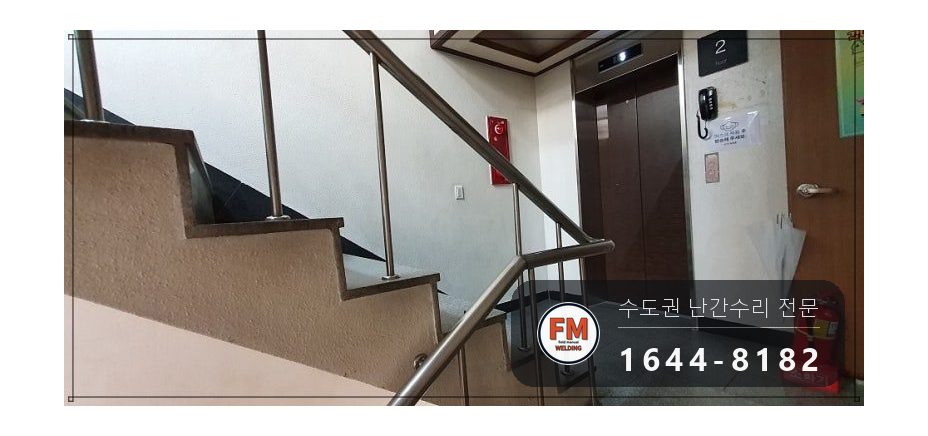

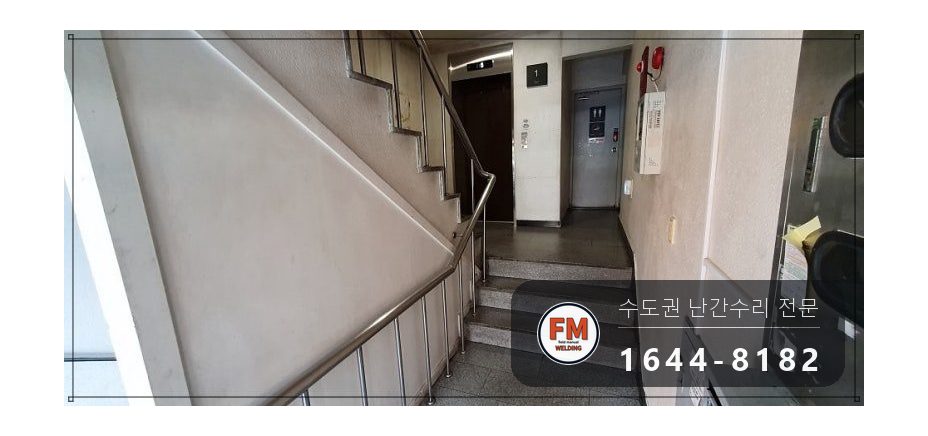

상가 계단 난간 손잡이의 기둥이 파손돼 없어진 상태였습니다. 스테인리스 파이프로 만든 흔한 형태의 난간입니다.

힘을 약하게 주어도 쉽게 흔들렸습니다. 손잡이 구실을 못 하는 상태입니다.

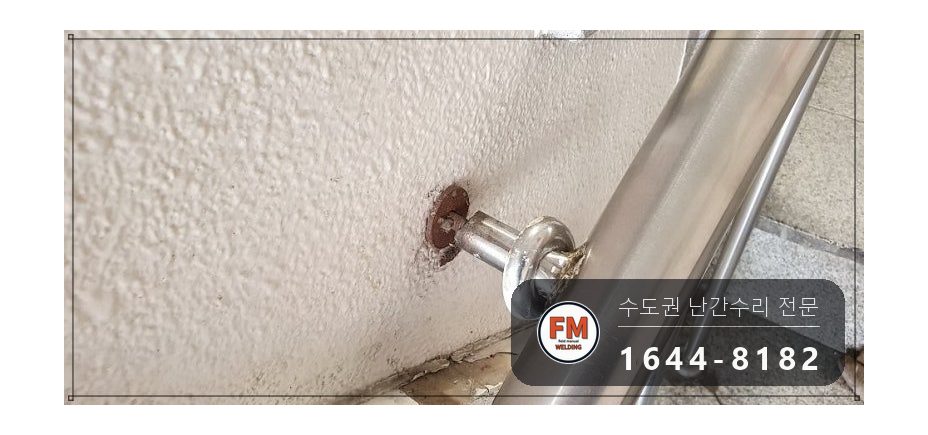

벽에 시공된 앵커와 손잡이를 잇는 지점도 탈락해 있었습니다. 난간대 전체를 잡아 주는 자리라 여기가 빠지면 나머지가 차례로 손상됩니다.

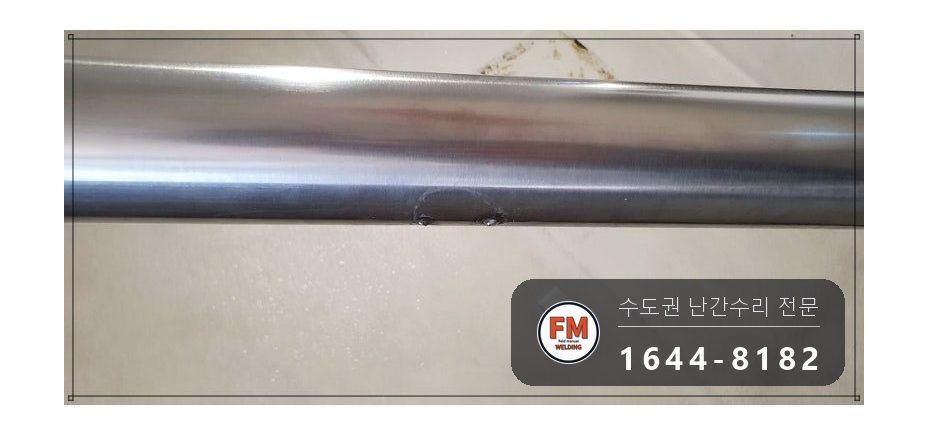

용접이 미흡하게 된 자리도 여러 곳 나왔습니다.

계단 난간·손잡이, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

계단 난간 손잡이는 용접으로 만드는 구조물입니다. 처음에 얼마나 단단히 붙였느냐로 수명이 갈립니다.

난간 대부분이 가접으로 형태만 잡아 놓은 상태로 설치됩니다. 본접을 넣지 않았기 때문에 하중이 일정 수준을 넘으면 그 점부터 떨어집니다.

기둥 하나가 빠지면 그 구간 하중이 옆으로 몰립니다. 벽 앵커 연결부까지 떨어져 있으면 좌우로 잡아 줄 곳이 남지 않아 흔들림이 커집니다.

계단 난간·손잡이, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 파손된 자리와 미흡하게 붙어 있는 자리를 모두 표시해 두고 시작했습니다.

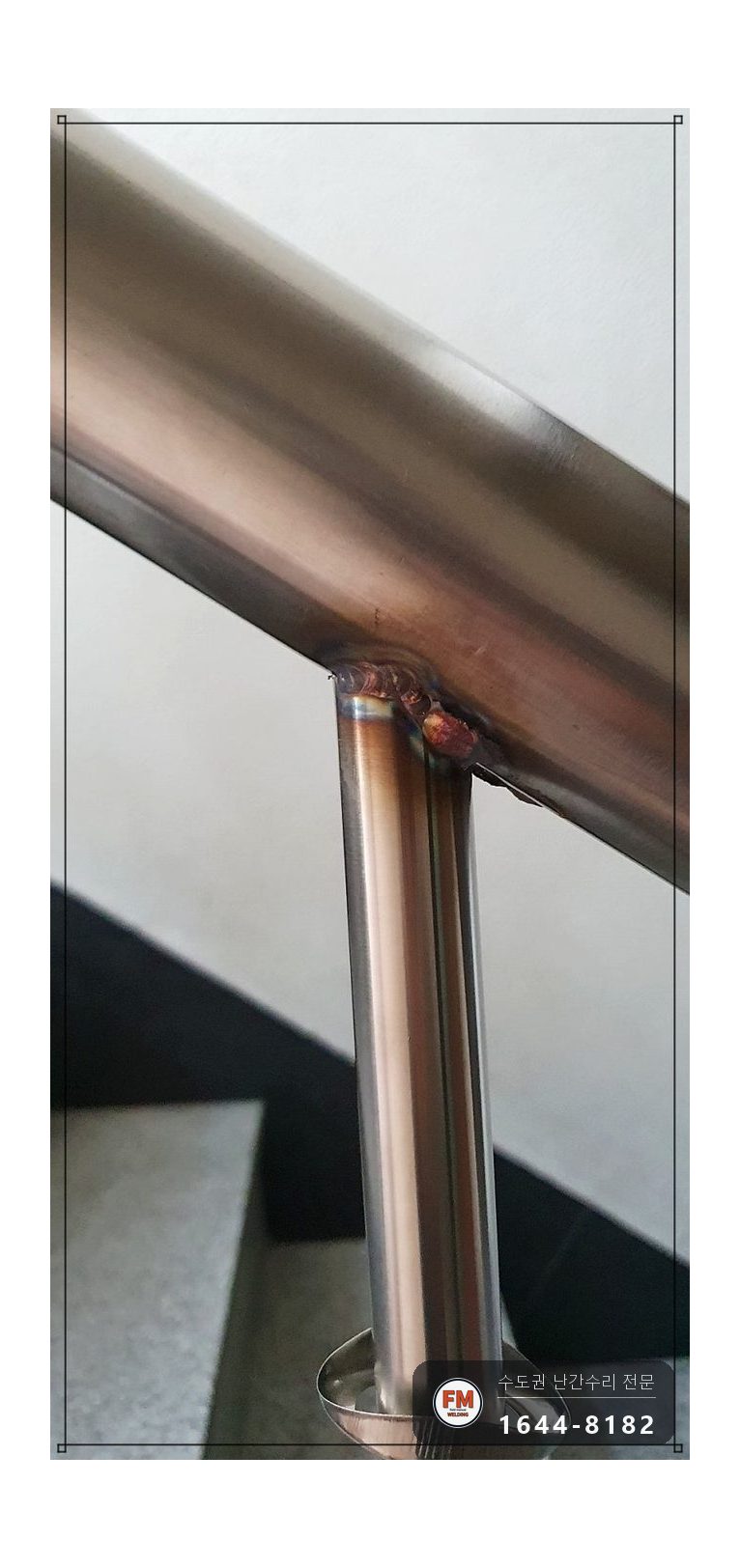

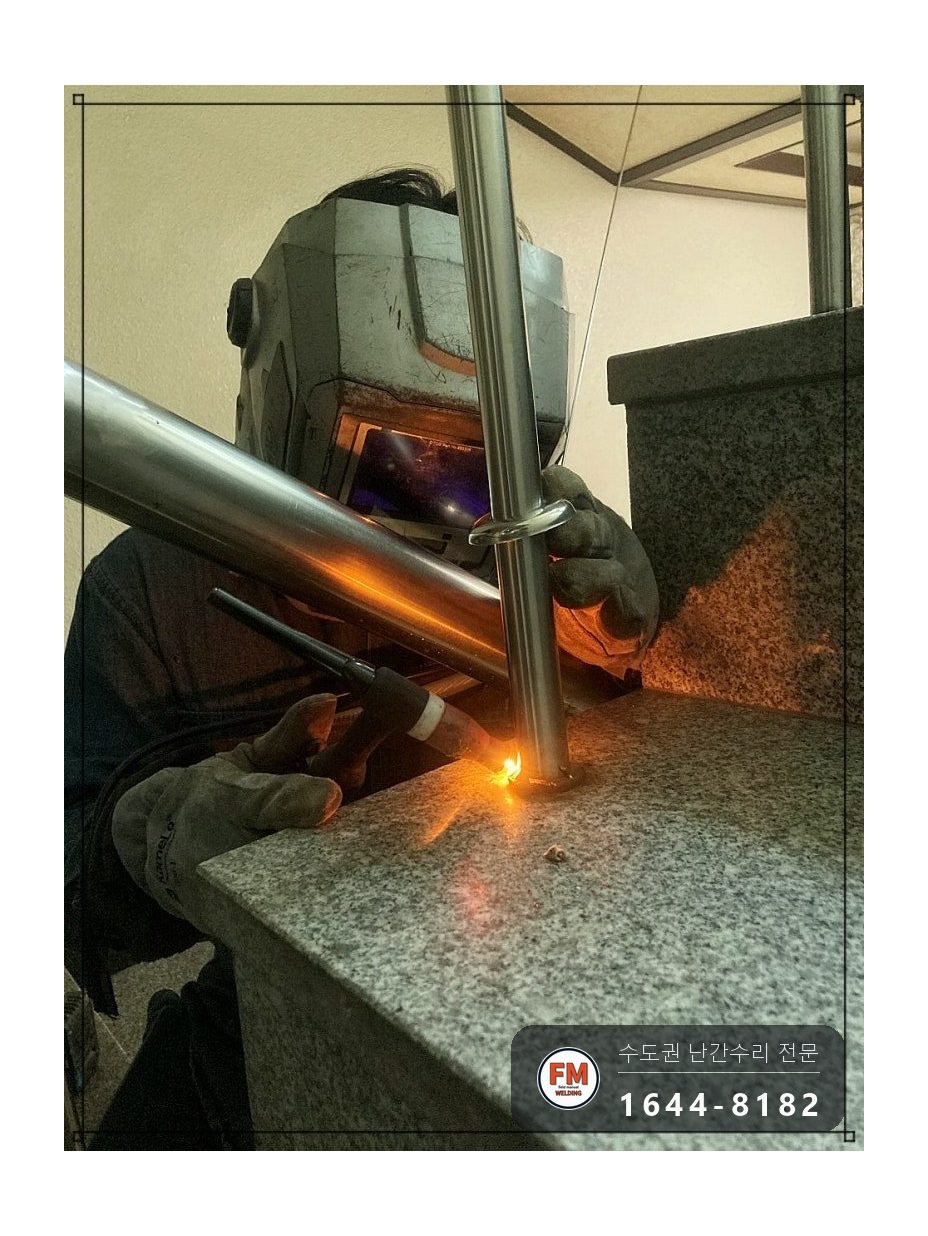

2. 바닥 앵커와 기둥이 맞닿는 부위를 알곤으로 본접했습니다. 점으로 찍지 않고 본접까지 채워야 같은 힘에 다시 떨어지지 않습니다.
3. 벽 앵커와 손잡이 연결 지점도 다시 붙였습니다.
4. 기존에 심어져 있던 앵커와 동자는 부식 없이 멀쩡해 그대로 살려 썼습니다.
5. 얇은 파이프라 남은 그을림은 보호캡으로 덮어 마감했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

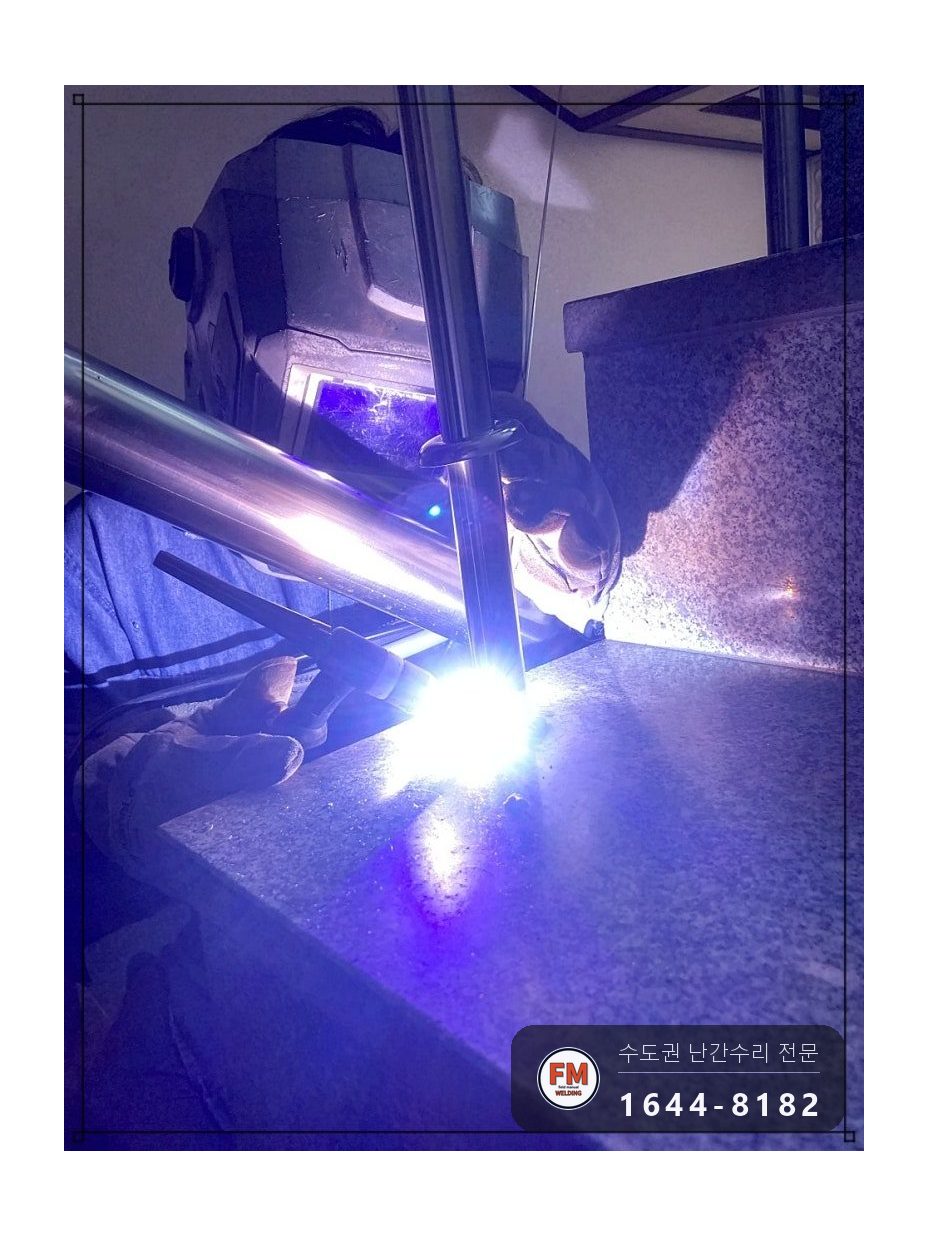

알곤을 썼습니다. 불꽃이 튀지 않아 상가 실내에서 화재 걱정 없이 작업할 수 있고, 스테인리스에서 표면이 곱게 나옵니다.

비드가 어떻게 올라오는지 눈으로 좇으며 붙였습니다. 얇은 파이프는 열이 과하면 구멍이 나기 때문에 속도를 보면서 붙입니다.

멀쩡한 부속은 바꾸지 않습니다. 앵커와 동자가 멀쩡하면 그대로 두고 접합만 다시 해도 처음 상태로 돌아옵니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

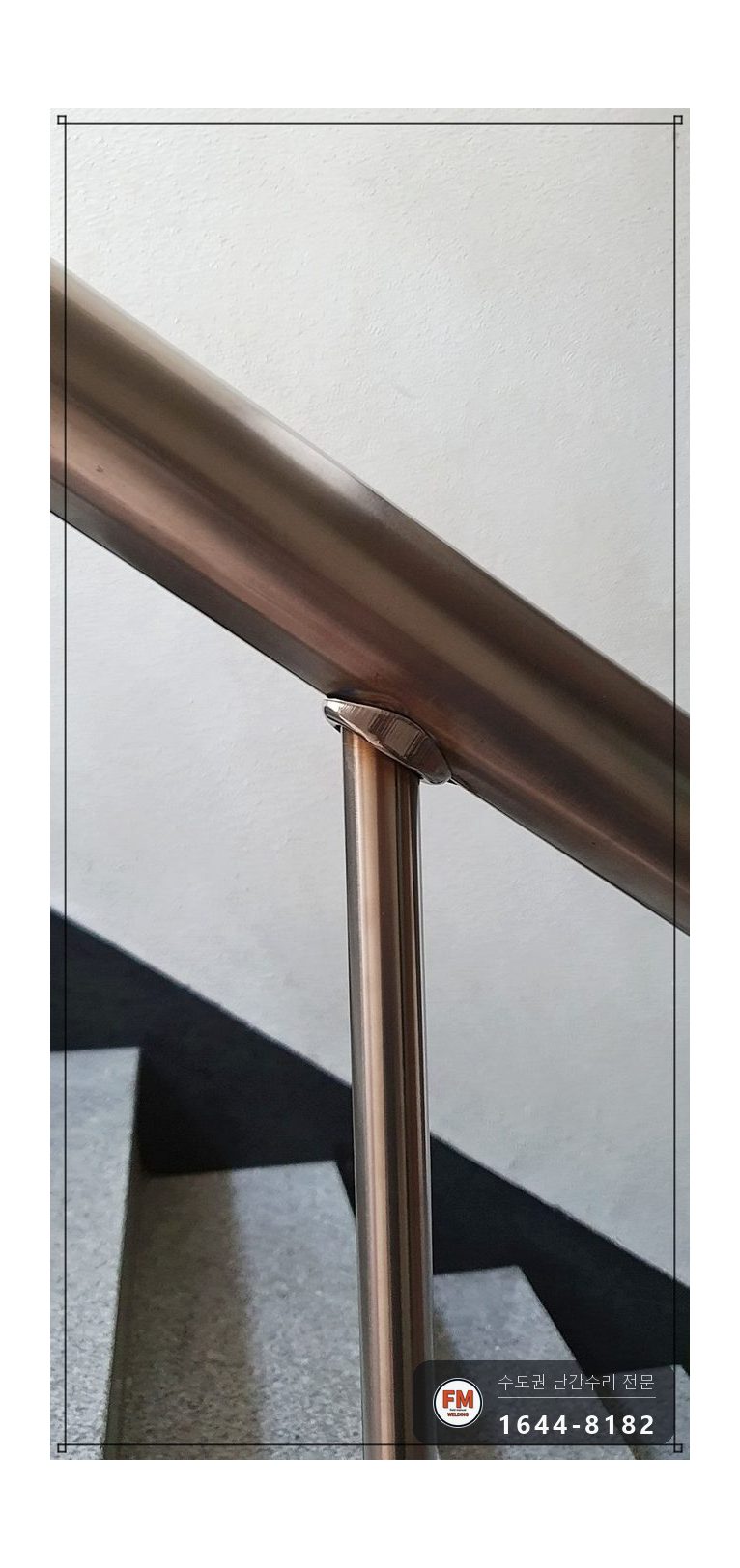

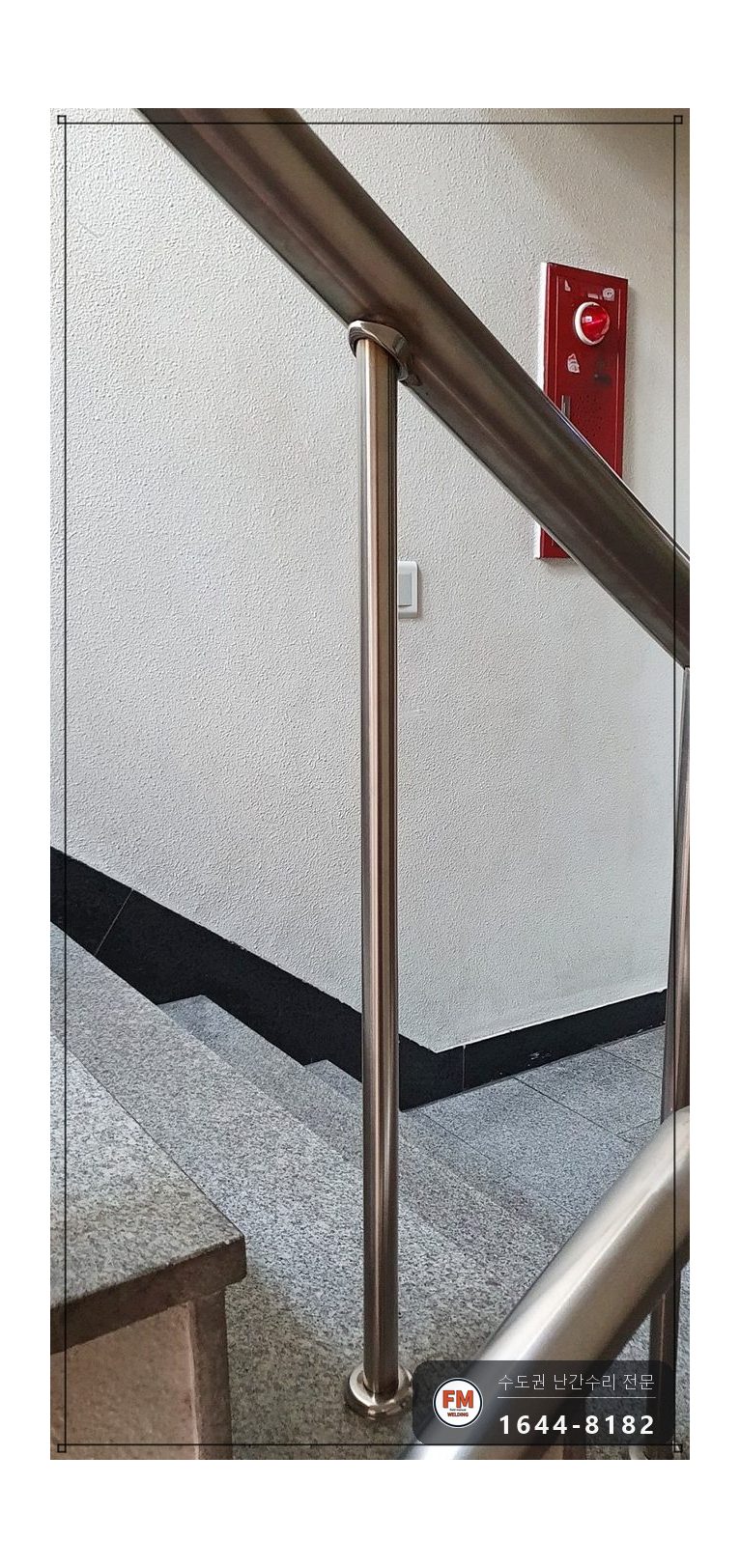

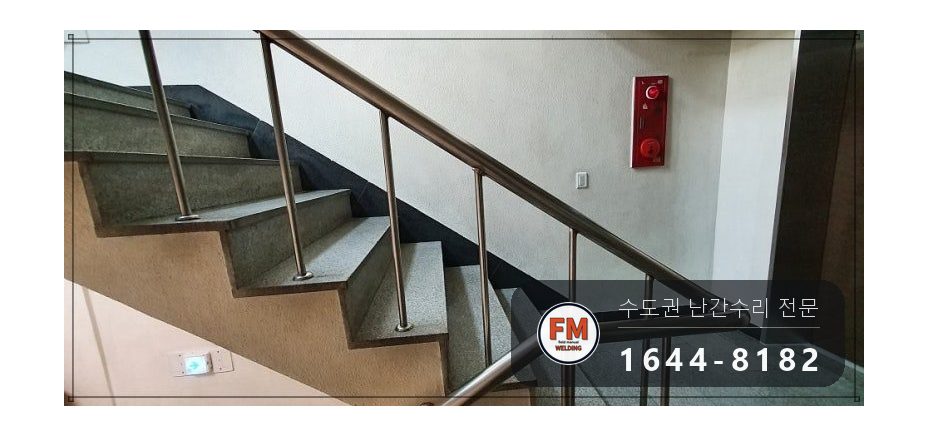

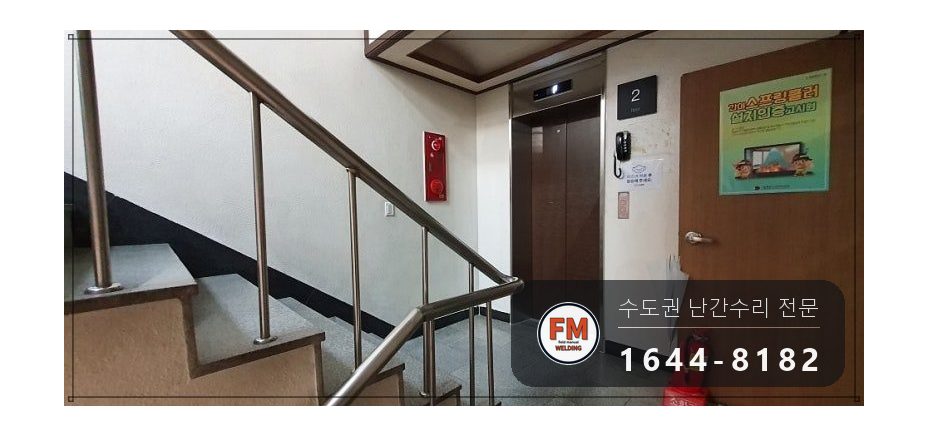

수리한 흔적이 남지 않게 마감한 뒤 손잡이를 실제로 잡고 오르내리며 흔들림이 남았는지 확인했습니다.

건물을 쓰시는 분들이 안전하게 다닐 수 있는 상태임을 확인하고 마쳤습니다. 난간 손잡이 파손은 처음 용접이 제대로 되어 있지 않은 경우가 대부분입니다.
