스테인리스 난간 설치 · 받침 용접

이 작업에서 늘 지키는 것

소요 시간 — 1~3시간, 범위가 넓으면 반나절

앵커 지지력 — 스테인리스 M10 기준 1개당 300~350kg

옥상·안전난간, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

사람이 올라갈 수 없는 곳을 청소하라는 지적이 나오면 난감해집니다. 이 현장이 딱 그랬는데요. 지붕처럼 덮인 바닥이 렉산이어서 올라서는 순간 깨집니다.

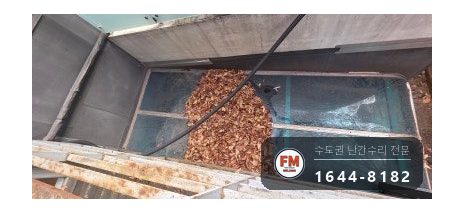

그 위를 낙엽이 수북이 뒤덮고 있었습니다. 낙엽을 그냥 두면 물이 고여 이끼와 얼룩이 퍼지는데, 치우려면 우선 사람이 디딜 곳이 필요했습니다.

발판이 놓일 자리 한편에는 강화유리까지 깔려 있었습니다. 무게를 어느 쪽으로 보낼지부터 정해야 하는 여건이었습니다.

그냥 두면 억지로 올라가다 바닥이 깨지거나 밑으로 떨어지는 사고가 생깁니다. 점검에서 이미 지적을 받았다면 더 늦출 까닭이 없습니다.

옥상·안전난간, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

렉산과 강화유리는 무게가 한 점에 몰리면 버티지 못하는 바닥입니다. 사람이 곧장 올라서면 발밑으로 힘이 쏠려 깨집니다.

그렇다 보니 이런 곳에서는 현장에서 프레임을 짤 수가 없습니다. 치수는 밀리미터 단위까지 정확해야 하는데, 정작 작업자가 설 발판이 없기 때문입니다.

그래서 먼저 답사를 다녀왔습니다. 바닥 상태, 놓일 자리, 치수를 재 온 뒤 프레임은 공장에서 제작해 가져갔습니다. 답사 한 번에 하루 작업이 좌우되는 현장이었습니다.

옥상·안전난간, 어떻게 고쳤나요?

작업 순서와 방법입니다.

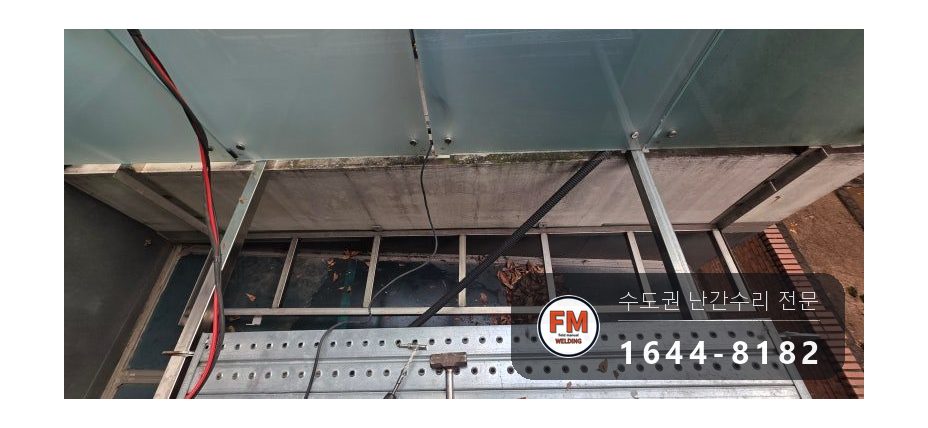

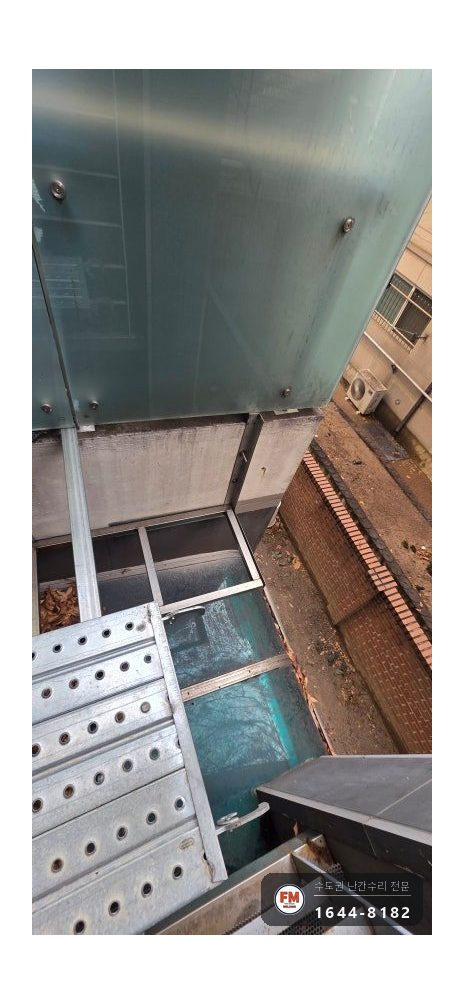

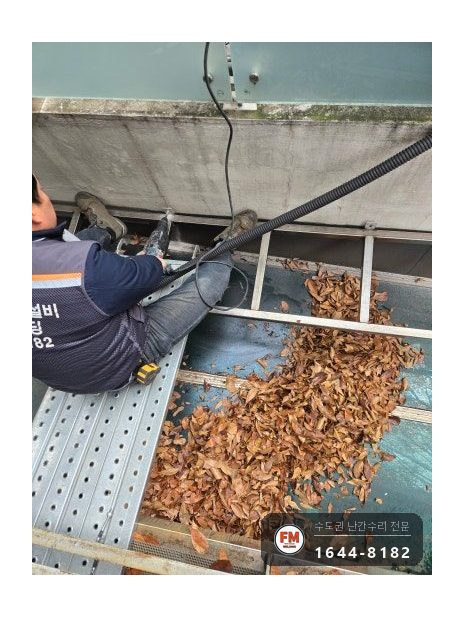

1. 우선 비계와 각파이프로 임시 작업대를 짜 올렸습니다. 사람 몸무게가 렉산에 바로 실리지 않게 하려는 준비입니다.

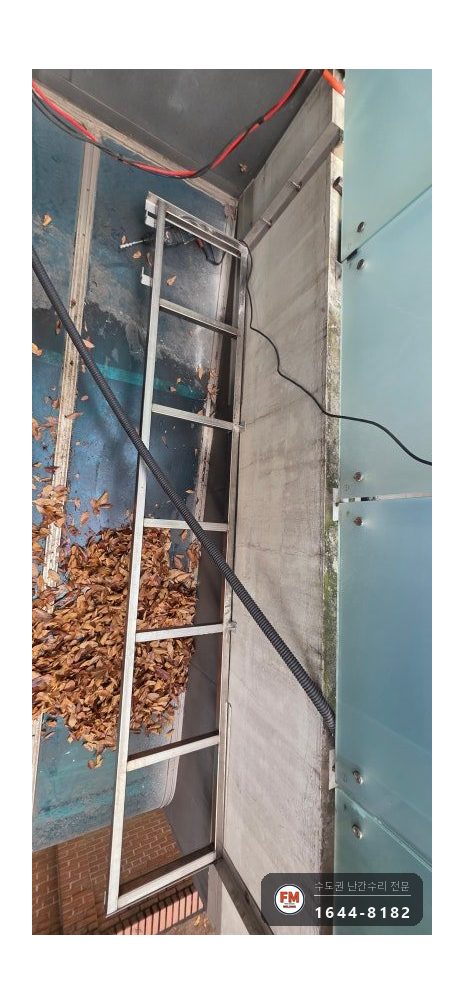

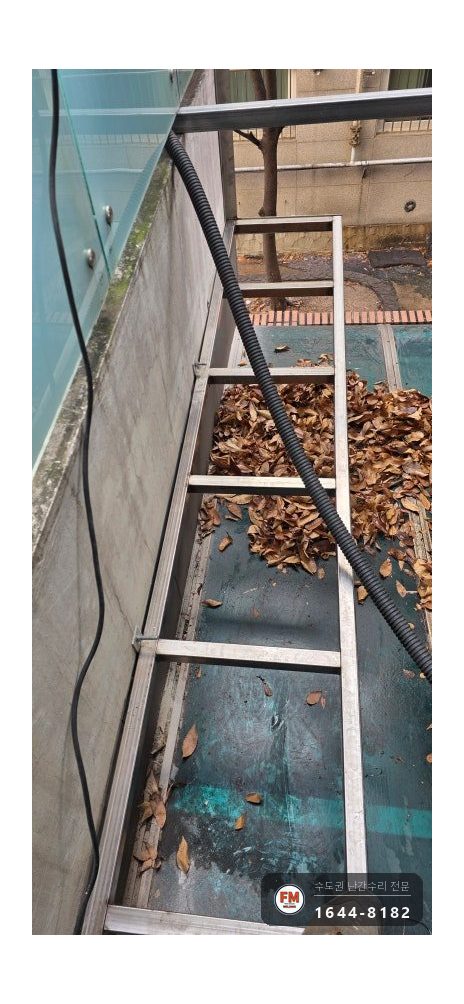

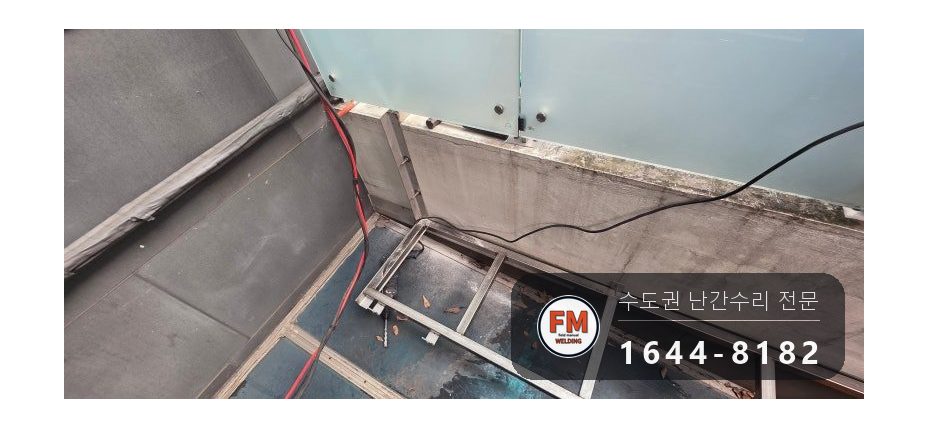

2. 50×50 스텐 각파이프 프레임은 공장에서 만들어 왔고, 이를 작업대 위로 옮겨 놓았습니다.

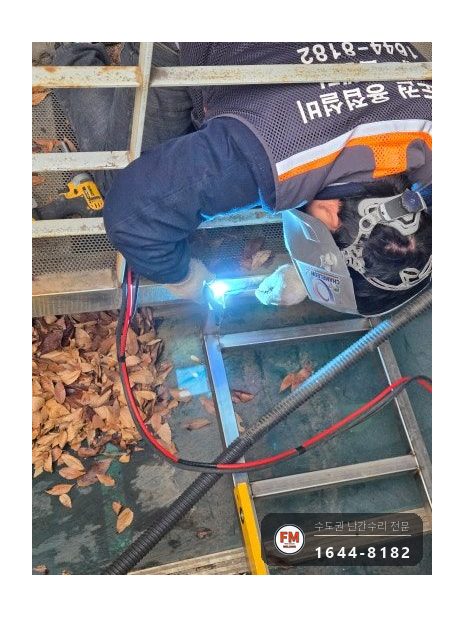

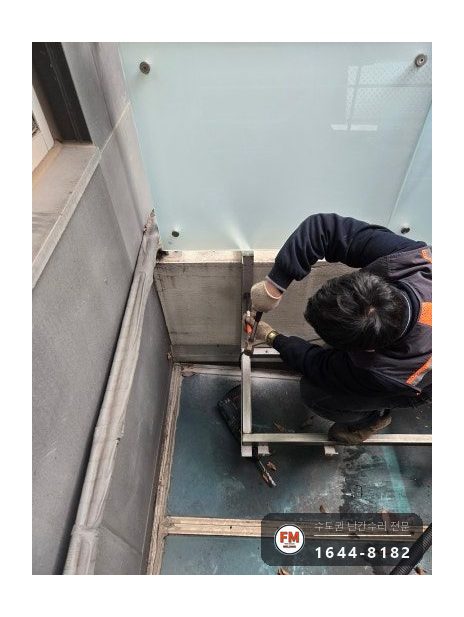

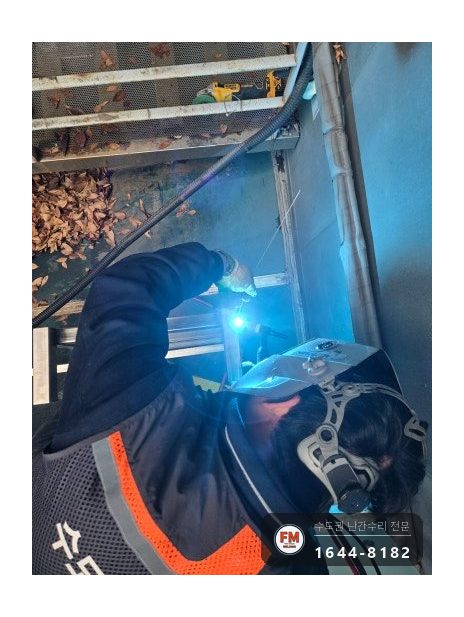

3. 양쪽 끝에는 50×50 규격 3T 앵글로 먼저 받침을 짜 세우고, 프레임을 그 위에 올려 붙였습니다. 얹어만 두지 않고 받침과 프레임이 하나로 묶이도록 용접을 길게 넣었습니다.

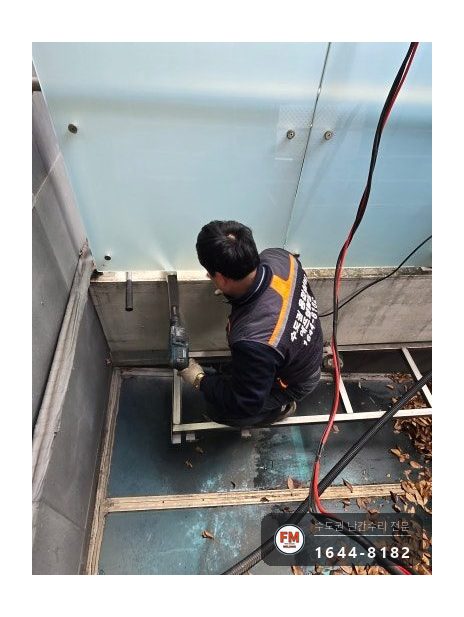

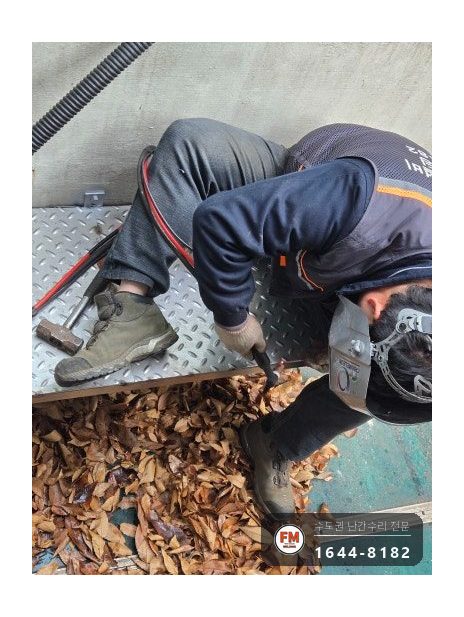

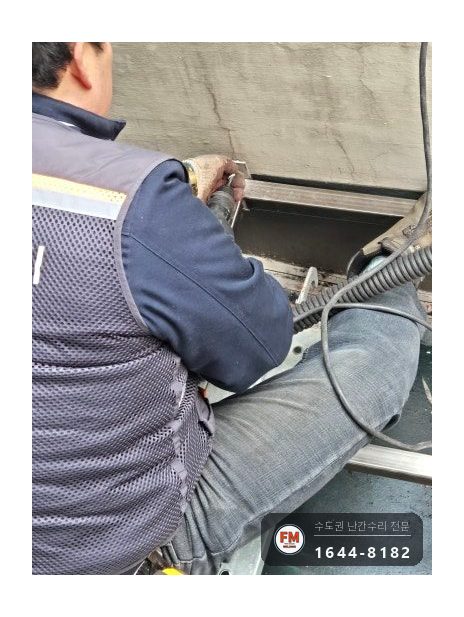

4. 삼부앵커를 박아 구조물을 바닥에 고정했습니다. 사람이 서서 도구를 휘두르는 곳이라 용접만 믿지 않고 앵커로 한 겹 더 붙들었습니다.

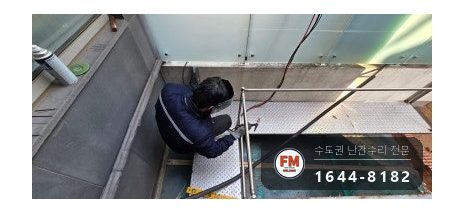

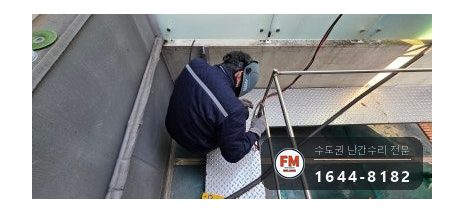

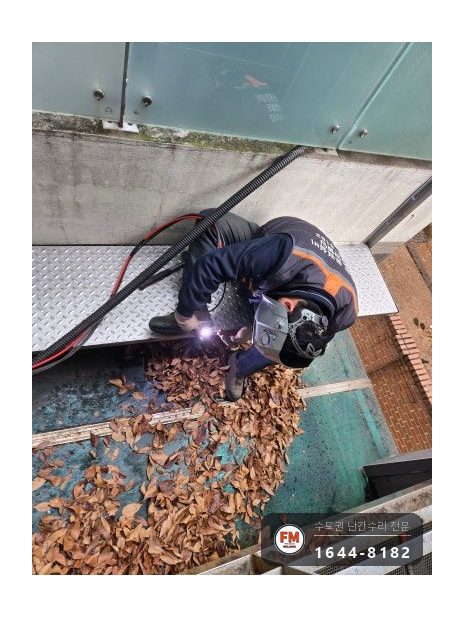

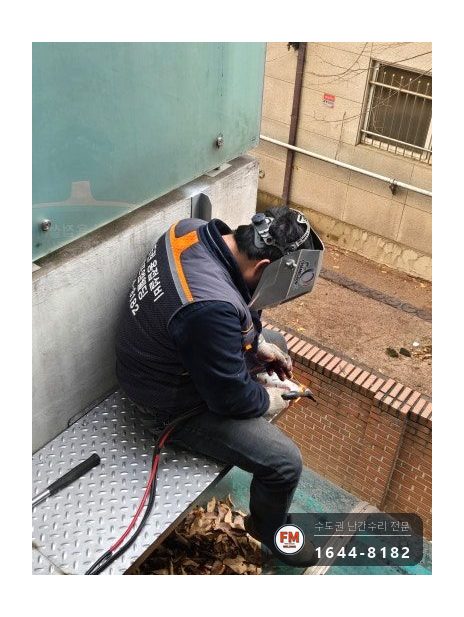

5. 밟는 면에는 체크판을 깔고 군데군데 점용접으로 붙였습니다. 격자무늬로 도드라진 표면 덕분에 젖은 곳에서도 발이 잘 밀리지 않습니다.

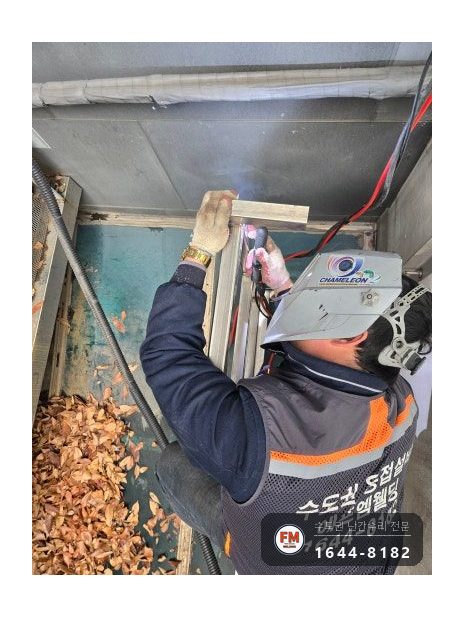

6. 기둥을 세워 프레임에 붙였는데요. 수직 맞추는 데 시간이 제일 많이 들었습니다. 기둥이 기울어 있으면 사람이 기댈 때 한쪽으로만 힘이 몰려 구조물에 무리가 갑니다.

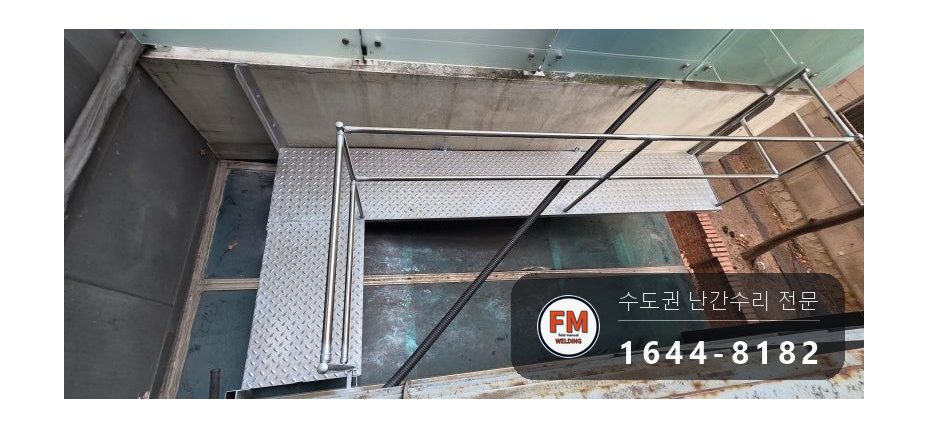

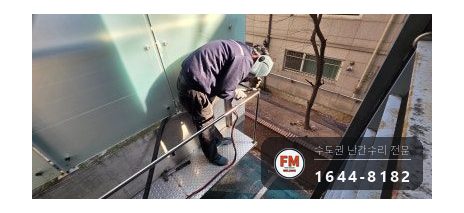

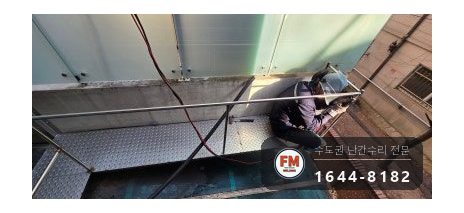

7. 기둥이 자리를 잡은 뒤, 높이를 맞춰 가로 난간대를 얹고 붙여 마무리했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

프레임 자재는 50×50 크기의 스텐 각파이프입니다. 낙엽과 빗물을 늘 맞는 바깥에는 스텐을 써야 합니다. 철은 칠이 한 번 벗겨지면 거기서부터 녹이 번져 결국 통째로 바꾸게 됩니다.

받침은 50×50 규격 3T 앵글을 썼습니다. 발판 높이를 확보하면서 프레임에 실리는 무게를 양쪽 끝으로 넘겨 주는 부재입니다.

바닥에는 삼부앵커로 고정합니다. 다만 앵커는 콘크리트에 박는 게 기본이어서, 바닥 재질이 다르면 고정 방법을 따로 정해야 합니다.

밟는 면은 체크판입니다. 도구를 쥐고 몸을 움직이는 곳에서 미끄러질 위험을 덜어 줍니다.

힘을 잘 못 버티는 바닥에 구조물을 올릴 때는 자재 못지않게 임시 작업대가 중요합니다. 바닥이 렉산이나 강화유리, 또는 얇은 슬라브라면 문의하실 때 미리 말씀해 주셔야 준비를 달리할 수 있습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

작업이 끝나자 담당자분이 발판에 직접 올라가 보셨습니다. 평소 쓰시는 청소도구를 들고 실제로 움직여 보시고, 난간도 이쪽저쪽으로 흔들어 보셨습니다.

발판도 난간도 꿈쩍하지 않았고, 도구를 들고 체크판을 밟아 보셔도 걸리적거리는 데가 없었습니다.

발판과 난간을 한번 설치해 두면 다음 청소 때부터는 안심하고 올라설 수 있습니다. 올라갈 길이 없어 관리를 미뤄 오셨다면 구조물부터 세우는 게 결국 돈이 덜 들어갑니다.
